取得したリモコン信号の送信

解説

赤外線LEDを使用すると、取得したリモコン信号を送信して、学習リモコンを作ることができます。

リモコンの信号は、赤外線の点灯時間と消灯時間の長さの組み合わせになっています。

「リモコンの信号の取得」で取得した赤外線の点灯時間と消灯時間の長さの組み合わせで、赤外線LEDを点灯、消灯させるプログラムを作成します。（取得した時間の最初の時間は、最初の信号が来るまでの時間であり、信号としてしては意味がないので、使いません）

ここで、赤外線LEDは、赤外線リモコンの発光周波数である38kHzのパルス波で点灯するようにします。

使用した赤外線LEDは、順電圧100[mA]、順電圧1.35[V]なので、抵抗として、
抵抗値 = 電圧 / 電流 = ( 5.0 - 1.35 ) / ( 100 * 10 ^ -3 ) = 36.5 [Ω]
36.5Ωよりも少し大きい抵抗として、47Ω抵抗を使用します。

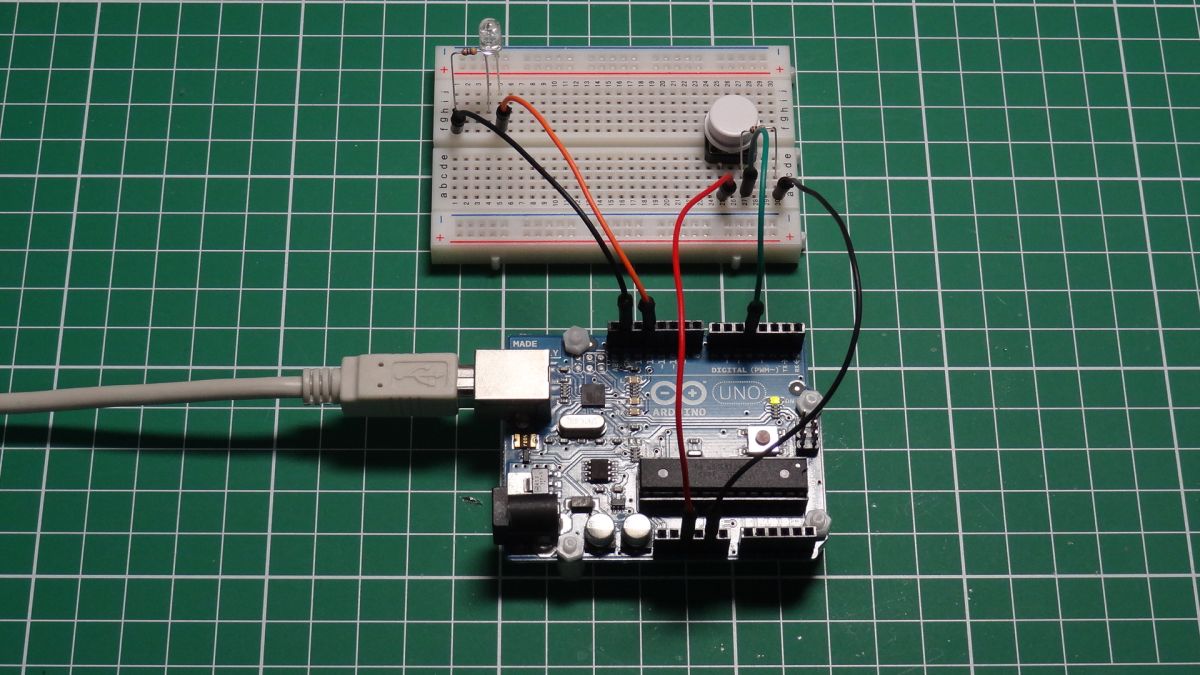

作成したプログラムは、ボタンを押すと、取得したリモコン信号を送信します。

部品表

部品名	数量	商品名	参考価格
赤外線LED	1	高輝度赤外線LED OSI5FU5111C-40	5個100円
47Ω抵抗	1	カーボン抵抗（炭素皮膜抵抗） 1/6W 47Ω	100本100円
プッシュスイッチ	1	タクトスイッチ	1個10円
10kΩ抵抗	1	カーボン抵抗（炭素皮膜抵抗） 1/6W 10kΩ	100本100円
Arduinoボード	1	Arduino Uno	2,780円
ブレッドボード	1	EIC-801	250円
ジャンパーワイヤ	適量	ジャンパーコード（オス－オス）セット	100mm49個 150mm8個 200mm4個 250mm4個 のセット200円

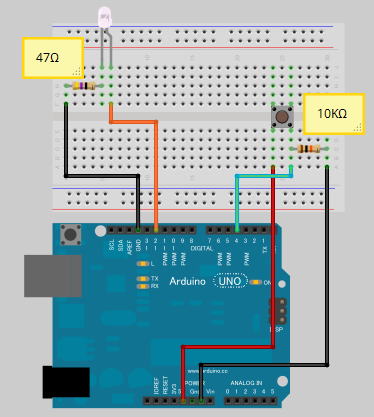

接続例

サンプルコード

#define PIN_PUSHBUTTON 4 #define PIN_IR 12 #define DEBOUNCEDELAY 500 // TVの電源のON／OFF short ARRAY_HIGHLOW[] = { 2492, 508, 1280, 500, 688, 504, 1280, 500, 688, 504, 1284, 524, 740, 460, 680, 496, 1284, 508, 708, 472, 716, 480, 684, 504, 656, 25500, 2492, 500, 1280, 508, 684, 500, 1280, 508, 688, 500, 1280, 508, 704, 484, 708, 476, 1308, 508, 676, 508, 660, 528, 712, 476, 688, 25456, 2496, 508, 1272, 508, 680, 504, 1284, 504, 680, 508, 1280, 524, 684, 508, 664, 528, 1276, 508, 680, 504, 692, 496, 744, 460, 672, }; void setup() { pinMode(PIN_PUSHBUTTON, INPUT); pinMode(PIN_IR, OUTPUT); } void loop() { static int s_iButtonState_prev = LOW; static unsigned long s_ulTime_prev = 0; int iButtonState = digitalRead(PIN_PUSHBUTTON); if( LOW == s_iButtonState_prev && HIGH == iButtonState ) { // OFF→ON時 unsigned long ulTime = millis(); if( DEBOUNCEDELAY < (ulTime - s_ulTime_prev) ) { // デバウンス時間よりも経過しているならば、正当な「OFF→ON」とみなす sendSignal(); } s_ulTime_prev = ulTime; } s_iButtonState_prev = iButtonState; } void sendSignal() { int iTimeLength; unsigned long ulTimeStart; int iCountHighLow = sizeof( ARRAY_HIGHLOW ) / sizeof( ARRAY_HIGHLOW[0] ); for( int iIndexHighLow = 0; iIndexHighLow < iCountHighLow; iIndexHighLow++ ) { iTimeLength = ARRAY_HIGHLOW[iIndexHighLow]; ulTimeStart = micros(); do { digitalWrite( PIN_IR, 1 - (iIndexHighLow % 2) ); // iIndexHighLow : 0は、high。 1は、low。以下同様。 delayMicroseconds(8); // 周波数38kHzでOn/Offするように２つのdelayMicrosecondsの時間を調整する。 // 厳密には、38kHz => 26.3[microseconds]/回だが、digitalWriteの時間があるので、数字通りにはいかない。 digitalWrite( PIN_IR, 0 ); delayMicroseconds(7); } while( iTimeLength > micros() - ulTimeStart ); } }

ダウンロード

サンプルスケッチファイル

参考

Arduinoをはじめよう Massimo Banzi (著) 船田 巧 (翻訳)
