LEDを点滅させる

解説

IOピンとGNDの間に、LEDと抵抗を繋ぎ、digitalWrite関数と、delay関数を組み合わせて使用することで、LEDを点滅させることができます。

LEDを点灯させるには、LEDにどれぐらいの電流、電圧を流せばよいのか、そのためにはどのような回路を組めば良いのか。

点灯させるLEDのデータシートを見ます。
電気的特性(Electrical Characteristics)の順電流(IF)と順電圧(VF)を見ます。

電気的特性の順電流(IF)が 20[mA]、順電圧(VF)が2.0[V]
のLEDを例に解説します。

「電気的特性」の意味は、「LEDに電気的特性の順電流(IF)を流したら、LEDの電圧が電気的特性の順電圧(VF)になる」という意味です。

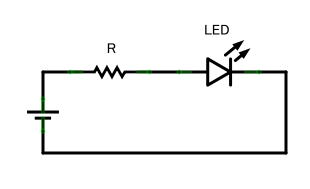

Raspberry Pi の出力ピン(HIGH電圧3.3[V])とGNDの間に、LEDと抵抗を繋ぐことを考えます。



抵抗の値は、いくつにしたらよいか。

LEDの電気的特性(順電流(IF)20[mA]、順電圧(VF)2.0[V])から、抵抗として、電流20[mA]、電圧1.3[V](出力ピンHIGH電圧3.3[V]-LED順電圧2[V])、流れるような抵抗にしたらよいことがわかります。

抵抗値 = 電圧 / 電流 = 1.3[V] / (20 * 10 ^ -3) = 65[Ω]
ということで、65[Ω]抵抗の抵抗を繋ぐとよさそうだということがわかります。

抵抗の入手のしやすさから、100[Ω]の抵抗を使用することにします。

部品表

最低限必要なものは「ハードウェアのセットアップ」参照

部品名 数量 商品名 参考価格
LED 1 赤色LED 3mm OSDR3133A 100個350円
100Ω抵抗器 1 カーボン抵抗(炭素皮膜抵抗) 1/6W 100Ω 100本100円

接続例

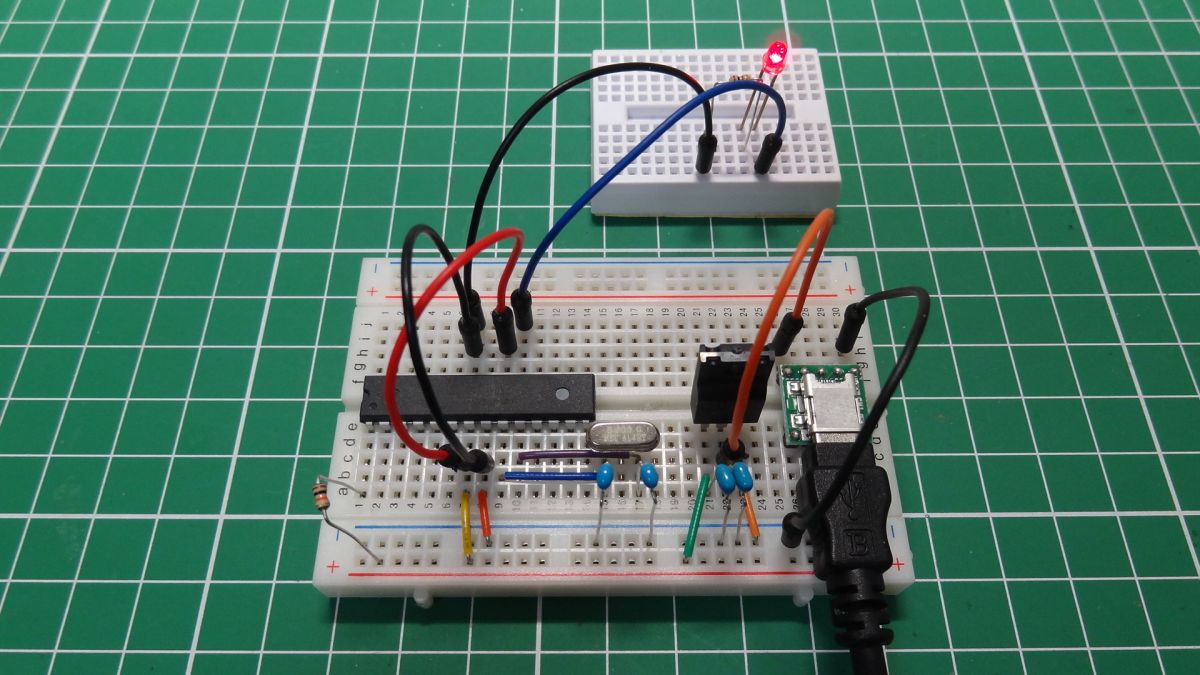

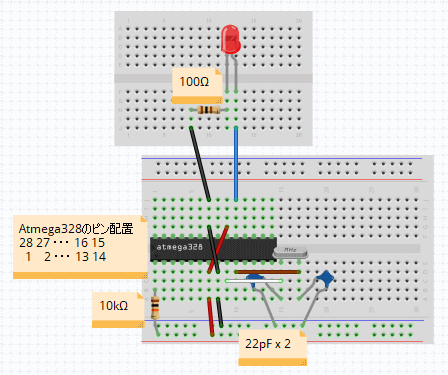

出力ピンとして、digital pin 13 (19番ピン) を使用した場合の接続例

※電源に関する接続は省略(ブレッドボードの一番下の行に外部電源のVCCを、下から2行目に外部電源のGNDを接続する)

サンプルコード

実行

ダウンロード

サンプルスケッチファイル
