LCD (Liquid Crystal Display) に文字列を表示する

解説

TextLCDライブラリを使用すると、簡単にLCDに文字列を表示することができます。

部品表

部品名	数量	商品名	参考価格
LCD	1	３．３Ｖ動作ＬＣＤキャラクタディスプレイモジュール［１６×２行］［バックライト付白抜き］SC1602BBWB-XA-LB-G	900円
10Ω抵抗	1	LCDに付属	-
10KΩ半固定抵抗器	1	半固定ボリューム10KΩ	10個200円
mbedボード	1	mbed NXP LPC1768	5,250円
ブレッドボード	1	EIC-801	250円
ジャンパーワイヤ	適量	ブレッドボード・ジャンパーコード（オス－オス）セット	100mm49個 150mm8個 200mm4個 250mm4個 のセット200円

接続表

SC1602BBWB-XA-LB-G側		mbed側
ピン番号	ピン名称	ピン番号
1	VDD	3.3V
2	VSS	GND
3	Vo	10KΩの半固定抵抗器を経由して5Vピンに接続
4	RS	p15
5	R/W	GND
6	E	p16
7	DB0	無接続
8	DB1	無接続
9	DB2	無接続
10	DB3	無接続
11	DB4	p17
12	DB5	p18
13	DB6	p19
14	DB7	p20
裏面J3	A	半田ショート
裏面R9	K	10Ω抵抗を半田付け

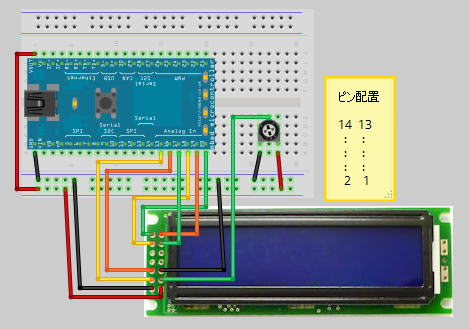

接続例

サンプルコード

#include "mbed.h" #include "TextLCD.h" TextLCD g_lcd(p15, p16, p17, p18, p19, p20); // RS, E, DB4, DB5, DB6, DB7 int main() { wait(0.001); g_lcd.cls(); wait(0.001); g_lcd.locate(0, 0); g_lcd.printf( "Hello world!"); int iCounter = 0; while(1) { g_lcd.locate(0, 1); g_lcd.printf( "%d", iCounter ); iCounter++; wait(1.0); } }
※cls関数後のwait関数呼び出し：画面クリア命令に対するLCDハードウェア側の処理完了を待つ時間が足りないようで、安定動作しないため、処理完了待ち時間を追加。なくても安定動作するならば不要。
※main関数の最初のwait関数呼び出し：オブジェクト生成時のコンストラクタ内でもcls関数は呼ばれており、コンストラクタ内でのcls関数呼び出しに対する待ち時間の追加。なくても安定動作するならば不要。

プロジェクトへのTextLCDライブラリのインポート

1. mbed.orgサイトのコンパイラ画面のメニューの「Import」をクリックします。「Import」ペインが表示されます。
2. 「Import」ペインの一番下の「Search」に「TextLCD」と入力します。「TextLCD」に関するライブラリが検索されます。
3. 「Import」ペインの中段の「Programs」「Libraries」「Bookmarked」タブの「Programs」を選択します。
4. Nameが、「TextLCD」で、Userが「Simon Ford」である項目のひとつを選択状態にします。「Import」ペインの上段の「Source URL:」および「Target Name:」が自動入力されます。
5. 「Import」ペインの上段の「Target Path」にインポート先プロジェクトを指定し、「Import」ボタンを押すと、プロジェクトにTextLCDライブラリがインポートされます。

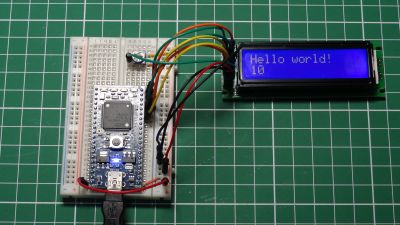

実行

mbed.org ページへのリンク

http://mbed.org/users/nobuki/programs/lcd/
