03．ハードウェア組み立て

ハードウェアの組み立ては、「学習リモコンを作る（ Raspberry Pi + 赤外線リモコン受信モジュール + 赤外線LED + プッシュスイッチ )」と同様です。

赤外線リモコン受信モジュール、赤外線LED、NPNトランジスタ、赤色LEDは、交換可能にするために、基板には、ピンソケットをはんだ付けします。

基板接続表

下記接続表になるように、基板に配線をします。

プッシュスイッチ	Raspberry Pi 側（1つ目のボタン）	Raspberry Pi 側（2つ目のボタン）	Raspberry Pi 側（3つ目のボタン）	Raspberry Pi 側（4つ目のボタン）
ピン名称	ピン番号	ピン番号	ピン番号	ピン番号
T1,T2	3.3V	3.3V	3.3V	3.3V
T3,T4	GPIO 6 と、 10kΩ抵抗を経由してGND	GPIO 13 と、 10kΩ抵抗を経由してGND	GPIO 19 と、 10kΩ抵抗を経由してGND	GPIO 26 と、 10kΩ抵抗を経由してGND

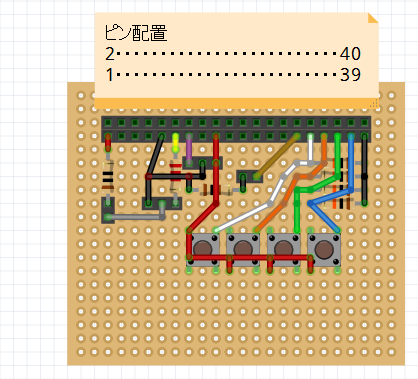

図では基板の表側を配線が這っていますが、実際には、裏側を這わせます。

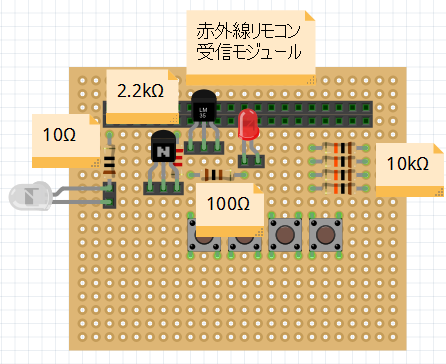

ピンソケットに差し込む電子パーツを配置し、基板の裏側を這わせる配線を表示しないと以下のようになります。

基板接続表、基板接続図に従い、基板に部品をはんだ付けします。

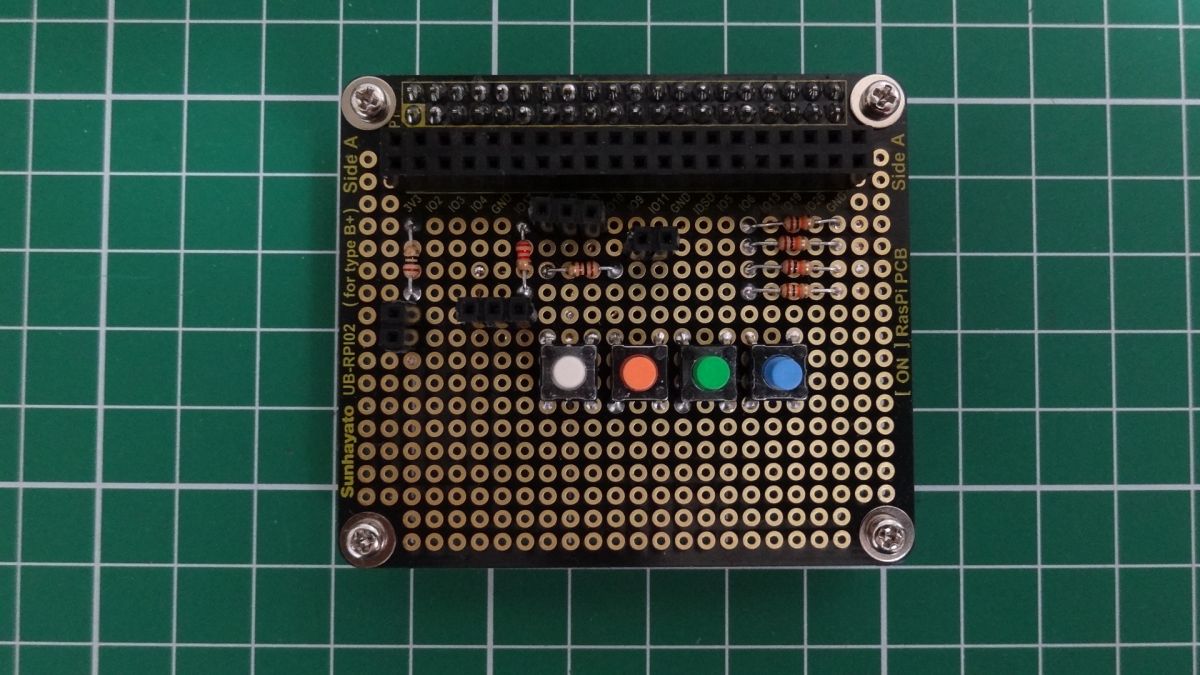

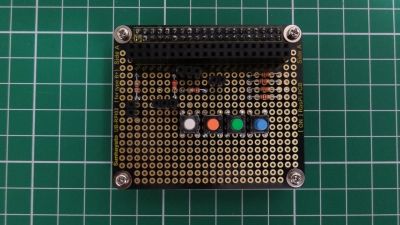

表側

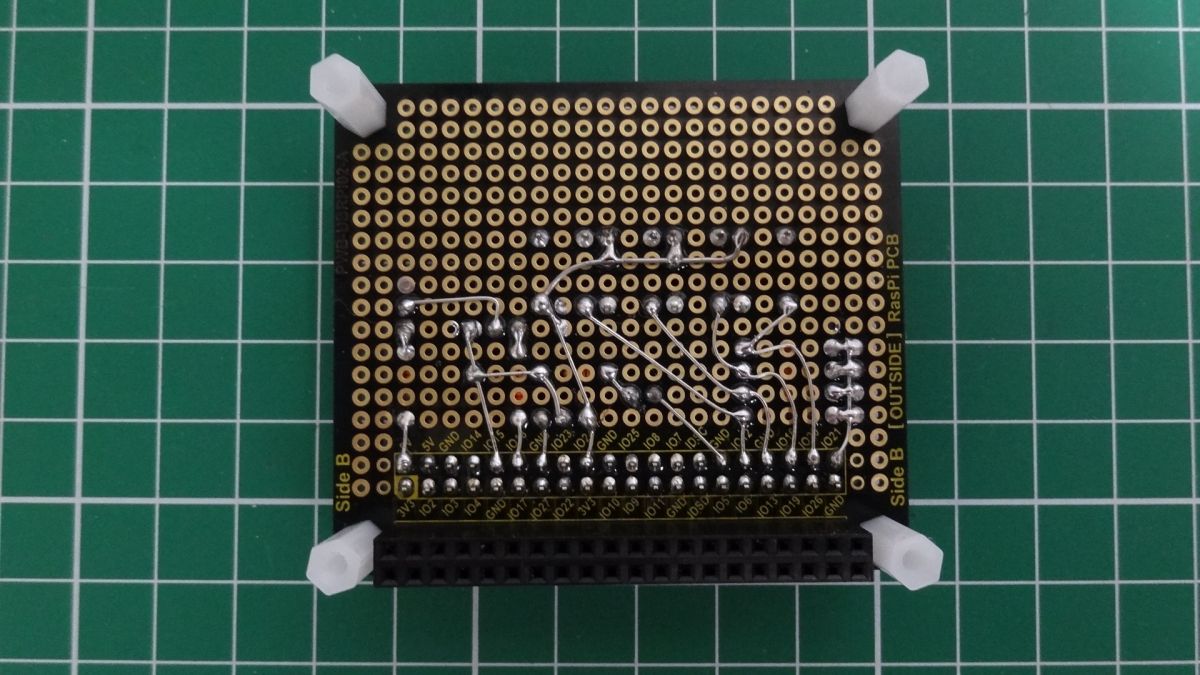

裏側（上下反転）

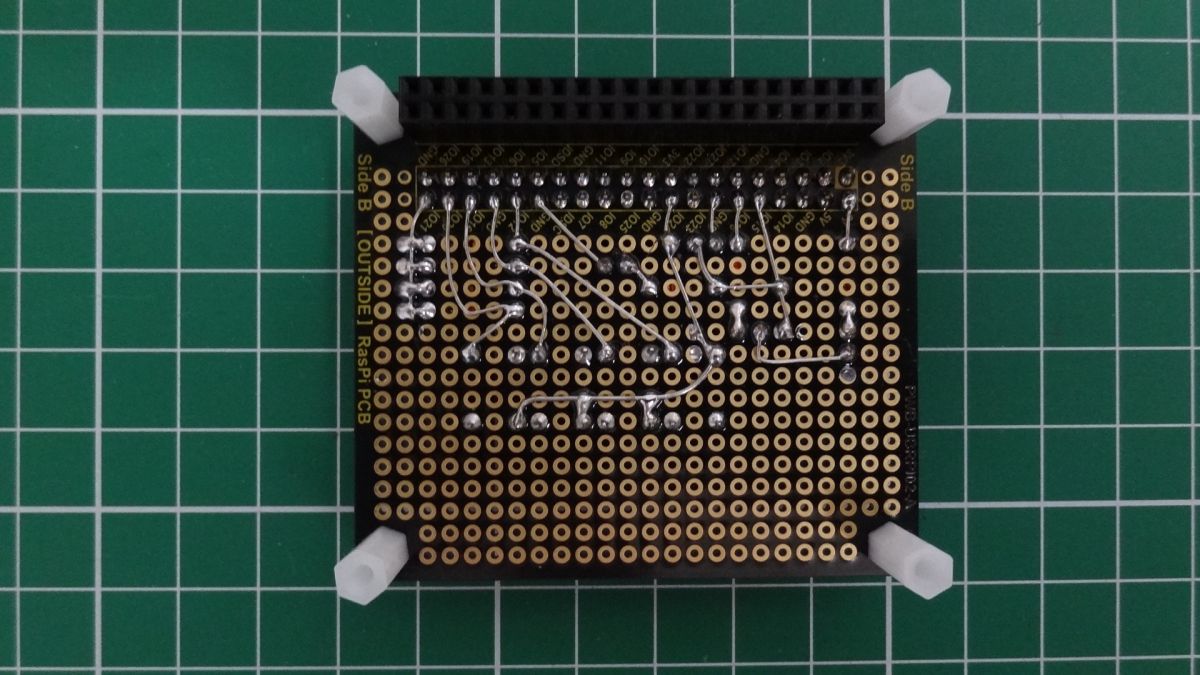

裏側（左右反転）

基板の四隅に、スペーサーを取りつけ、基板裏面のピンソケットに、Raspberry Pi、をはめ込みます。

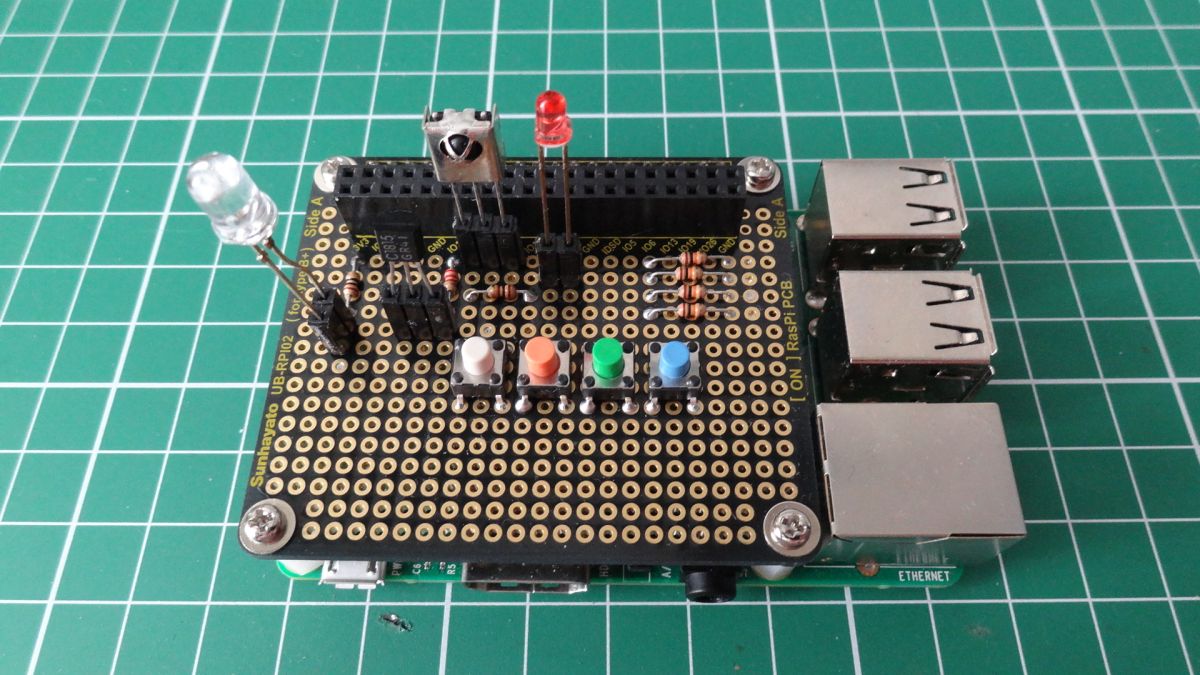

基板のピンソケットに、赤外線リモコン受信モジュール、赤外線LED、NPNトランジスタ、赤色LEDをピン配置に注意してはめ込み、学習リモコンを組み上げます。
