03.配線 (ブレッドボード 版)



ブレッドボードの配線についてまとめます。
(Raspberry Pi 3/4 の上に乗せる基板の配線は、「03.配線 (Raspberry Pi 3/4 シールド 版)」にあります。
 Raspberry Pi Zero の上に乗せる基板の配線は、「03.配線 (Raspberry Pi Zero シールド 板)」にあります。)

配線表

ハードウェア仕様の「FMラジオモジュールまわりの回路図」に従い配線します。
下記配線表になるように、ブレッドボードに配線をします。

FMラジオモジュール
RDA5807M RRD-102
接続先(Raspberry Pi、
オーディオジャック)
ピン番号 ピン名称 接続先
1 SDA Raspberry Piの3番ピン(GPIO2,SDA)
および
10kΩ抵抗を経由して3V3
2 SCL Raspberry Piの5番ピン(GPIO2,SDA)
および
10kΩ抵抗を経由して3V3
3 NC (無接続)
4 NC (無接続)
5 3V3 Raspberry Piの1番ピン(3V3)
および
0.1μFコンデンサを経由してGND
6 GND GND
7 L OUT ACカップリング回路、分圧回路を経由して、オーディオジャックのLピン
8 R OUT ACカップリング回路、分圧回路を経由して、オーディオジャックのRピン
9 NC (無接続)
10 ANT アンテナ用ビニール線

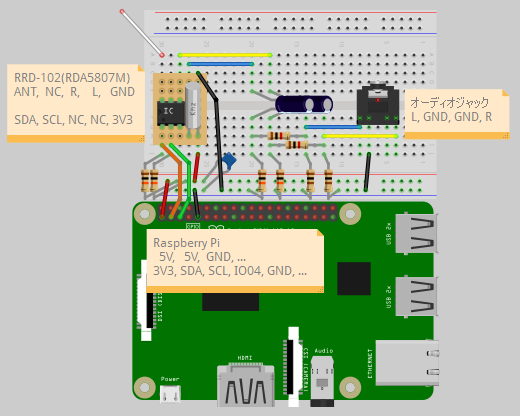

配線図

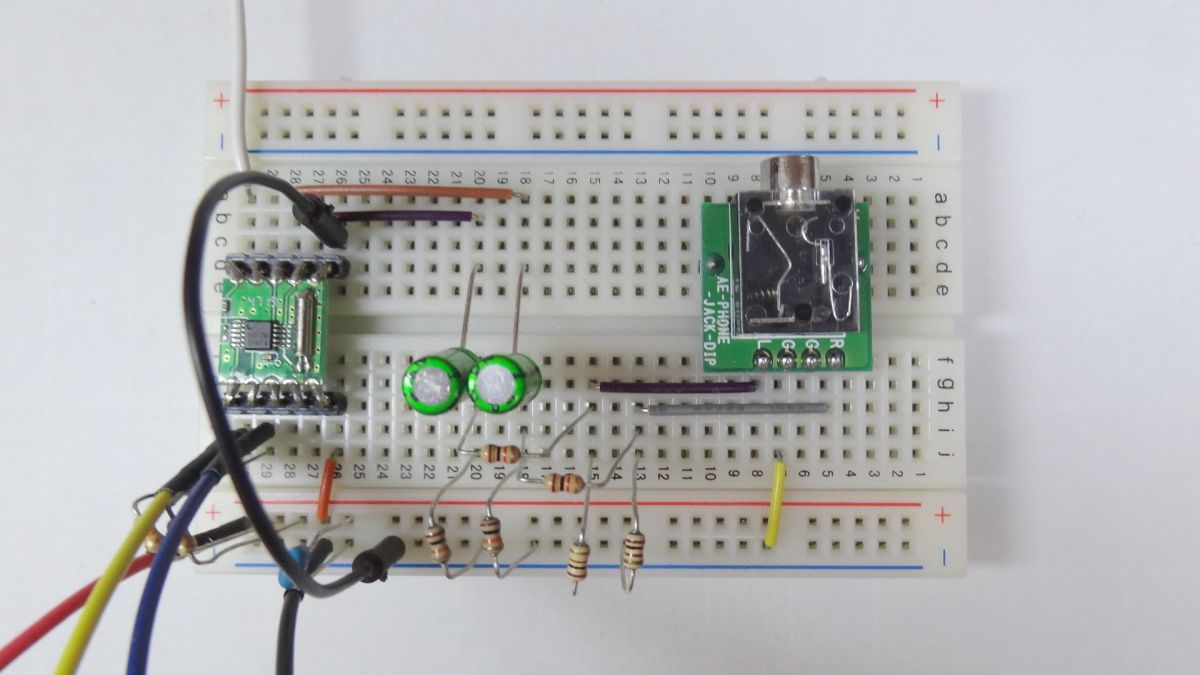

配線結果

配線表、配線図に従い、ブレッドボードに部品をはめます。
