LEDを点滅させる（WebIOPi 利用）

解説

（「Raspberry Pi 1」を使用した、古い情報です。
　新しい情報は、「ホーム > フィジカルコンピューティング > Raspberry Pi 3 > LEDを点滅させる（WebIOPi 利用）」にまとめています。）

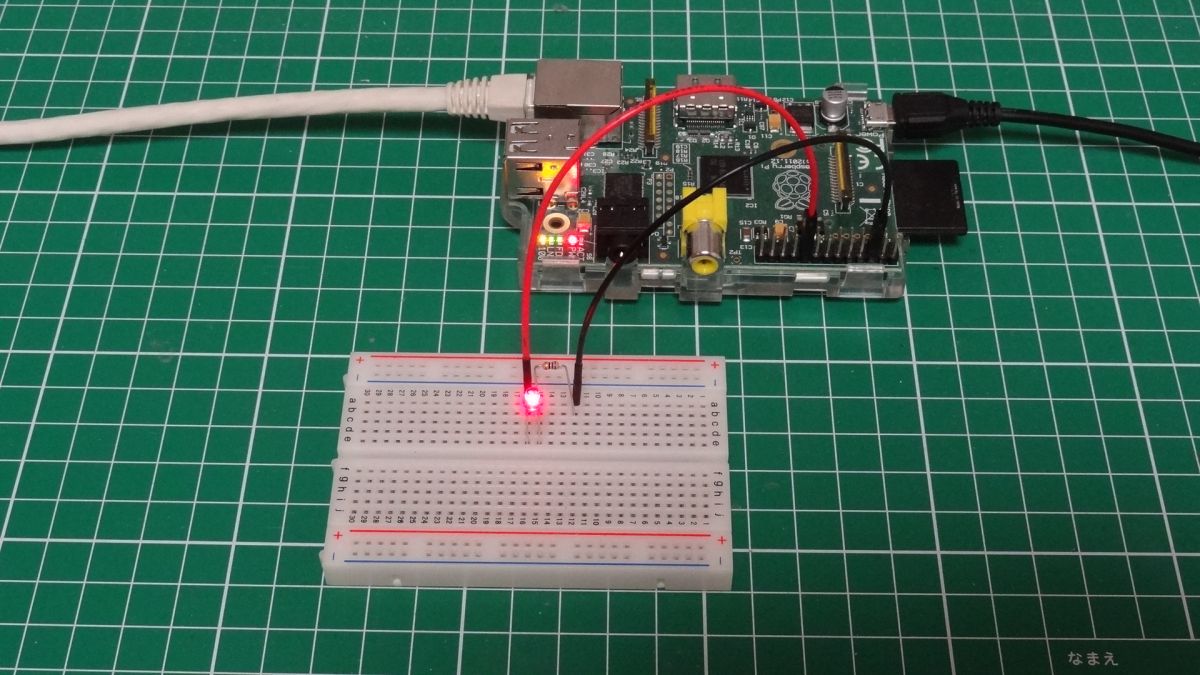

GPIOとGNDの間に、LEDと抵抗を繋ぎ、GPIO.digitalWrite関数と、sleep関数を組み合わせて使用することで、LEDを点滅させることができます。

部品表

部品名	数量	商品名	参考価格
LED	1	赤色LED 3mm OSDR3133A	100個350円
75Ω抵抗器	1	カーボン抵抗（炭素皮膜抵抗） 1/6W 75Ω	100本100円
Raspberry Pi	1	Raspberry Pi Type B 512MB	3,300円
ブレッドボード	1	EIC-801	250円
ジャンパーワイヤ	適量	ジャンパーワイヤ（オス－メス）	10本300円

接続例

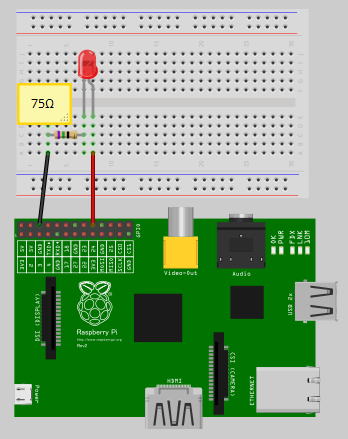

出力ピンとして、GPIO 24 を使用した場合の接続例

WebIOPiのインストール

Raspberry Pi にWebIOPiをインストールしてない場合は、まず、WebIOPiをインストールします。

WebIOPiのインストール

スクリプトファイルの作成

「/home/pi/work/webiopi」フォルダに、「blink.py」というファイル名で、以下の内容のスクリプトファイルを作成します。

import webiopi GPIO = webiopi.GPIO LEDPIN = 24 GPIO.setFunction( LEDPIN, GPIO.OUT ) while 1: GPIO.digitalWrite( LEDPIN, True ) webiopi.sleep( 1.0 ) GPIO.digitalWrite(LEDPIN, False ) webiopi.sleep( 1.0 )

WebIOPi サービスの設定の変更

WebIOPi のサービスを開始したときに、作成したスクリプトが実行されるように、WebIOPi サービスの設定を変更します。

WebIOPi サービスの設定は、「/etc/webiopi/config」ファイルに記述されています。

以下のコマンドを実行し、「/etc/webiopi/config」ファイルを開きます。

sudo nano /etc/webiopi/config

[SCRIPTS] セクションを探し、[SCRIPTS] セクションの「myscript =」を以下のように書き換えます。

（・・・省略・・・） #------------------------------------------------------------------------# [SCRIPTS] # Load custom scripts syntax : # name = sourcefile # each sourcefile may have setup, loop and destroy functions and macros #myscript = /home/pi/webiopi/examples/scripts/macros/script.py myscript = /home/pi/work/webiopi/blink.py #------------------------------------------------------------------------# [HTTP] （・・・省略・・・）

編集し終えたら、
Ctrl + O
で上書き保存し、
Ctrl + X
で nano を終了します。

実行

WebIOPi のサービスを開始します。

sudo /etc/init.d/webiopi start

WebIOPi のサービスを終了するには、以下のコマンドを実行します。

sudo /etc/init.d/webiopi stop

ダウンロード

サンプルスクリプトファイル
