LEDを点滅させる（WebIOPi 利用）
解説
GPIOとGNDの間に、LEDと抵抗を繋ぎ、GPIO.digitalWrite関数と、sleep関数を組み合わせて使用することで、LEDを点滅させることができます。
LEDを点灯させるには、LEDにどれぐらいの電流、電圧を流せばよいのか、そのためにはどのような回路を組めば良いのか。
点灯させるLEDのデータシートを見ます。
電気的特性（Electrical Characteristics）の順電流（IF）と順電圧（VF）を見ます。
電気的特性の順電流（IF）が 20[mA]、順電圧（VF）が2.0[V]
のLEDを例に解説します。
「電気的特性」の意味は、「LEDに電気的特性の順電流（IF）を流したら、LEDの電圧が電気的特性の順電圧（VF）になる」という意味です。

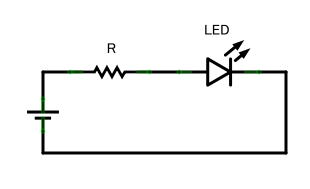

Raspberry Pi の出力ピン（HIGH電圧3.3[V]）とGNDの間に、LEDと抵抗を繋ぐことを考えます。
抵抗の値は、いくつにしたらよいか。
LEDの電気的特性（順電流（IF）20[mA]、順電圧（VF）2.0[V]）から、抵抗として、電流20[mA]、電圧1.3[V]（出力ピンHIGH電圧3.3[V]-LED順電圧2[V]）、流れるような抵抗にしたらよいことがわかります。
抵抗値 = 電圧 / 電流 = 1.3[V] / (20 * 10 ^ -3) = 65[Ω]
ということで、65[Ω]抵抗の抵抗を繋ぐとよさそうだということがわかります。
抵抗の入手のしやすさから、100[Ω]の抵抗を使用することにします。
部品表
| 部品名 | 数量 | 商品名 | 参考価格 |
|---|---|---|---|
| LED | 1 | 赤色LED 3mm OSDR3133A | 100個350円 |
| 100Ω抵抗器 | 1 | カーボン抵抗（炭素皮膜抵抗） 1/6W 100Ω | 100本100円 |
| Raspberry Pi | 1 | Raspberry Pi 3 Model B | 6,300円 |
| ブレッドボード | 1 | EIC-801 | 250円 |
| ジャンパーワイヤ | 適量 | ジャンパーワイヤ（オス－メス） | 10本300円 |
接続例

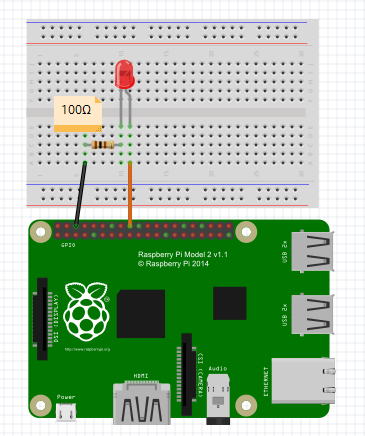

出力ピンとして、GPIO 24 を使用した場合の接続例
WebIOPiのインストール
Raspberry Pi にWebIOPiをインストールしてない場合は、まず、WebIOPiをインストールします。
WebIOPiのインストール
スクリプトファイルの作成
「/home/pi/work/webiopi」フォルダに、「led_blink.py」というファイル名で、以下の内容のスクリプトファイルを作成します。
WebIOPi サービスの設定の変更
WebIOPi のサービスを開始したときに、作成したスクリプトが実行されるように、WebIOPi サービスの設定を変更します。
WebIOPi サービスの設定は、「/etc/webiopi/config」ファイルに記述されています。
以下のコマンドを実行し、「/etc/webiopi/config」ファイルを開きます。
[SCRIPTS] セクションを探し、[SCRIPTS] セクションの「myscript =」に、作成したスクリプトファイルを指定します。
編集し終えたら、
Ctrl + O
で上書き保存し、
Ctrl + X
で nano を終了します。
実行
WebIOPi のサービスを開始します。

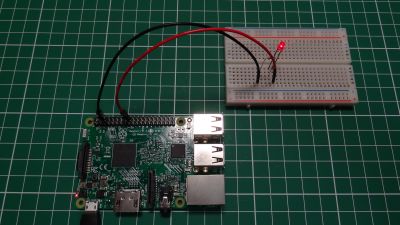

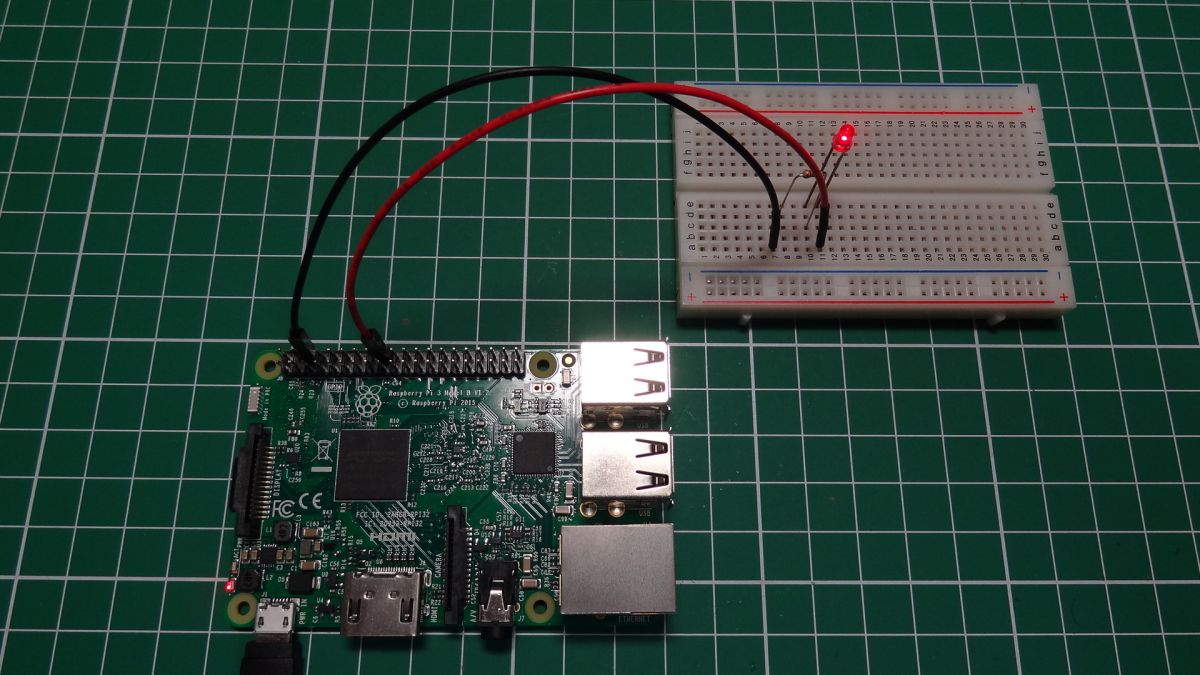

LEDが点滅します。
WebIOPi のサービスを終了するには、以下のコマンドを実行します。
