02.ハードウェア仕様
(「Raspberry Pi 1」を使用した、古い情報です。
新しい情報は、「ホーム > フィジカルコンピューティング > RCタンクを作る(Raspberry Pi 3)」にまとめています。)

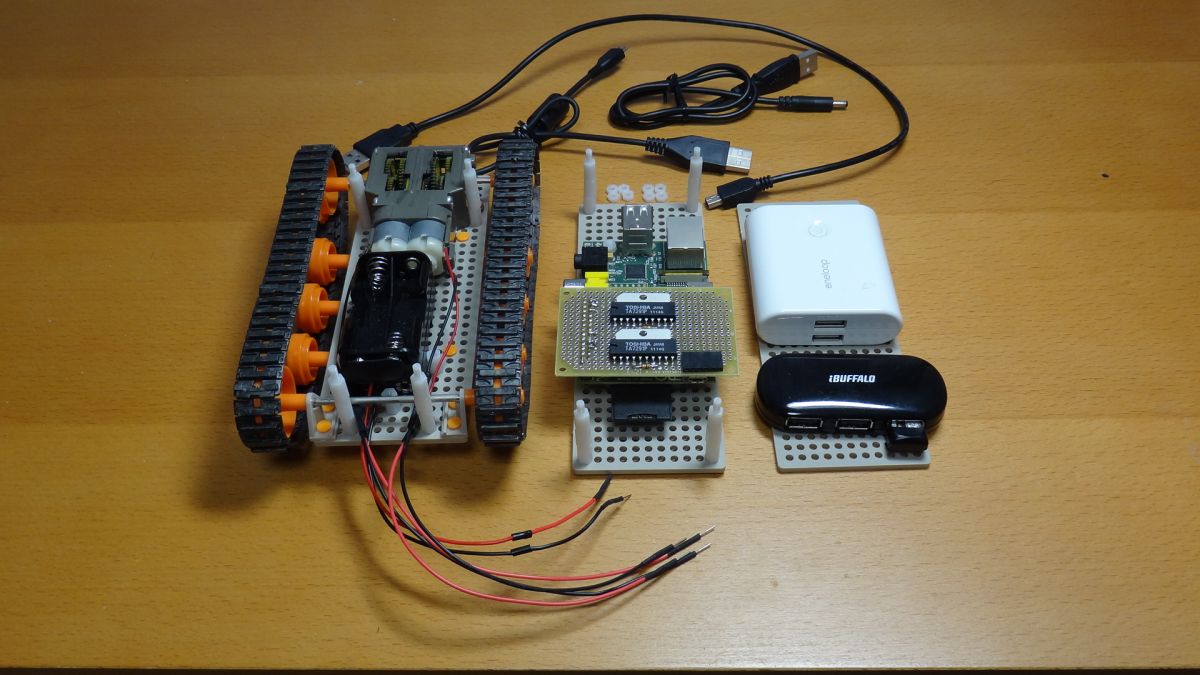

部品表
基本部品
部品名 | 数量 | 商品名 | 参考価格 | 購入先例 |
---|---|---|---|---|
Raspberry Pi | 1 | Raspberry Pi Type B 512MB | 3,300円 | RSコンポーネンツ |
USB(A-MicroB)ケーブル | MPA-AMB015BK | 445円 | amazon | |
無限軌道 | 1 | トラック&ホイールセット | 455円 | amazon |
ギヤ―ボックス | 1 | ツインモーターギヤーボックス | 882円 | amazon |
ユニバーサルプレート | 2セット | ユニバーサルプレート 2枚セット | 455円 | amazon |
USB無線LAN子機 | 1 | WLI-UC-GNM2 | 800円 | amazon |
セルフパワーUSBハブ | 1 | BSH4A01BK | 1,030円 | amazon |
USBモバイルバッテリー | 1 | QE-QL201 | 2,300円 | amazon |
USB-DCケーブル | 1 | カモン USB→DC(外径3.5mm内径1.3mm)電源供給ケーブル | 440円 | amazon |
両面テープ | 1 | NW-15S | 382円 | amazon |
電池ケース | 1 | 電池ボックス 単3×4本用(プラスチック・Bスナ タイプ) | 50円 | 秋月電子通商 |
バッテリスナップ | 1 | バッテリースナップ(電池スナップ・Bスナップ)「横型」 | 10円 | 秋月電子通商 |
スペーサー | 4セット | プラスチックナット+連結(6角ジョイント)スペーサー(10mm)セット | 1セット100円 | 秋月電子通商 |
プラネジ | 1セット | 3mmプラネジ(7mm)+六角スペーサー(14mm)セット | 1セット50円 | 秋月電子通商 |
ジャンパーワイヤ | 適量 | ジャンパーコード(オス-オス)セット | 100mm49個 150mm8個 200mm4個 250mm4個 のセット200円 |
秋月電子通商 |
ジャンパーワイヤ | 1セット | ジャンパーワイヤ(オス-メス) | 10本300円 | 秋月電子通商 |
単3電池 | 4 | 単3電池 | 不明 | 不明 |
Raspberry Pi に乗せる基板まわりの電子部品
部品名 | 数量 | 商品名 | 参考価格 | 購入先例 |
---|---|---|---|---|
基板 | 1枚 | 両面スルホール・ガラス・ニユバーサル基板 | 100円 | 秋月電子通商 |
モータードライバ | 2個 | モータドライバ TA7291P(2個入) | 300円 | 秋月電子通商 |
10kΩ抵抗器 | 1 | カーボン抵抗(炭素皮膜抵抗) 1/4W10kΩ (100本入) | 100本100円 | 秋月電子通商 |
ピンソケット | 1 | L型ピンソケット(メス)6P(1×6) | 20円 | 秋月電子通商 |
ピンソケット | 1 | 分割ロングピンソケット 2×42 | 100円 | 秋月電子通商 |
配線材 | 適量 | SHW-S 0.65 2m×7色 耐熱ビニル電線 | 483円 | 千石電商 |
