Androidアプリを用いたBLE通信の動作確認

解説

Androidアプリを用いたBLE通信の動作確認についてまとめます。

Android OSでは、多くのBLEツールが配布されています。
ここでは、BLE通信Androidアプリとして、「BLE Scanner: Read,Write,Notify」を使用します。

BLE Scanner を用いたBLE通信の動作確認

Playストアより「BLE Scanner: Read,Write,Notify」をインストールします。

「BLE Scanner: Read,Write,Notify」を起動します。

スキャンが開始され、RN4020が検出されます。

「CONNECT」ボタンをタップし、検出されたRN4020と接続します。

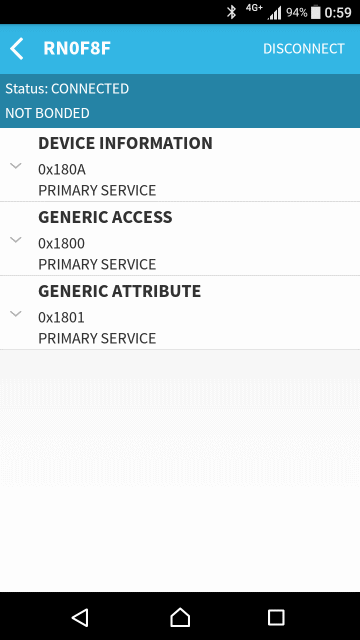

BLEでサポートされているサービスのリストが表示されます。

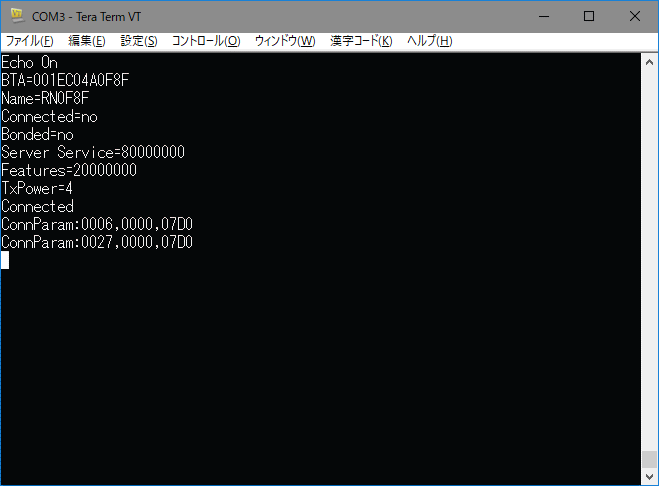

TeraTermの画面には、「Connected」以下の3行のような結果が表示されます。


「BLE Scanner: Read,Write,Notify」の画面の「DISCONNECT」ボタンをタップするか、戻るボタンをタップしスキャン画面に戻るか、アプリを終了するかすると、RN4020との接続が切断されます。

RN4020モジュール「AE-RN4020-XB」の接続状態LED

RN4020モジュール「AE-RN4020-XB」には、接続状態を表示するためのLEDがあります。

接続しているときは、LEDは消灯し、接続していないときは、LEDは点灯します。

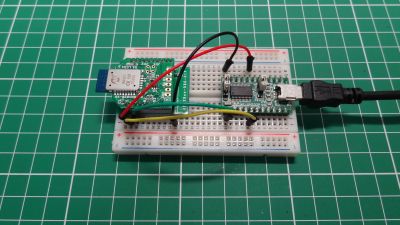

接続しているとき(LEDは消灯)

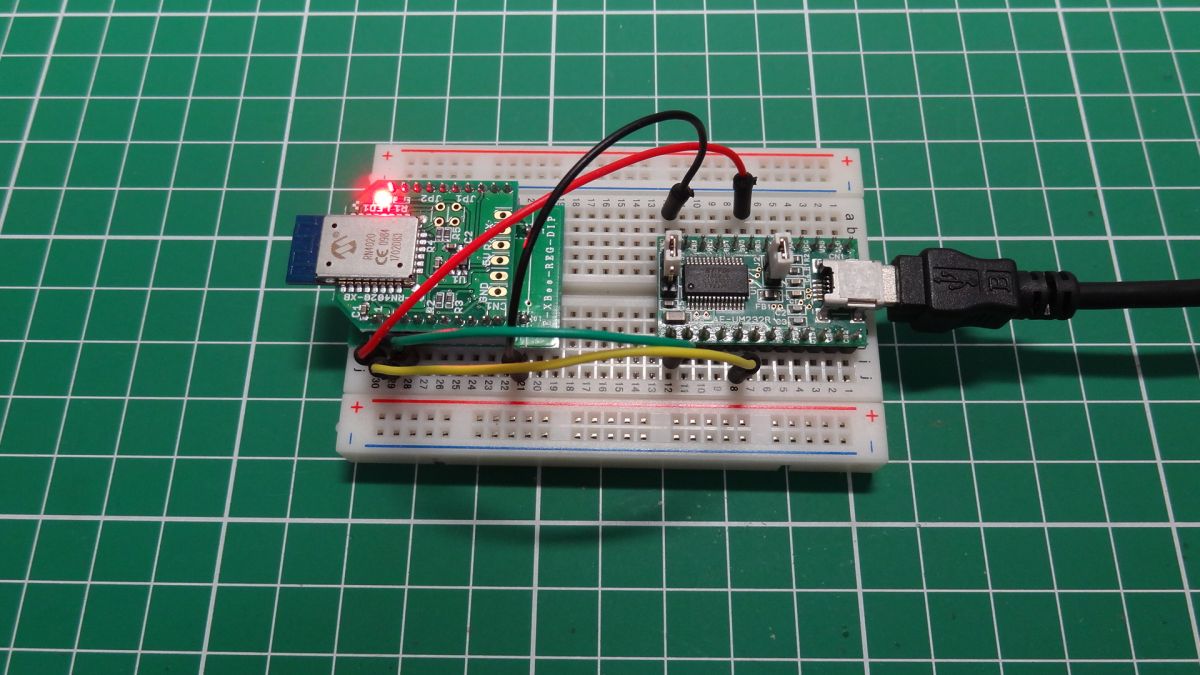

接続していないとき(LEDは点灯)


以上で、Androidアプリを用いたBLE通信の動作確認ができました。
