03.ハードウェア組み立て



学習リモコンの組み立て

赤外線リモコン受信モジュール、赤外線LED、NPNトランジスタ、赤色LEDは、交換可能にするために、基板には、ピンソケットをはんだ付けします。

基板接続表

下記接続表になるように、基板に配線をします。

赤外線リモコン受信モジュール Raspberry Pi 側
ピン名称 ピン番号
Vout GPIO 27
GND GND
Vcc 3.3V

赤外線LED Raspberry Pi 側
ピン名称 ピン番号
アノード 10Ω抵抗を経由して3.3V
カソード NPNトランジスタのコレクタ

NPNトランジスタ Raspberry Pi 側
ピン名称 ピン番号
エミッタ GND
コレクタ 赤外線LEDのカソード
ベース 2.2kΩ抵抗を経由してGPIO 17

プッシュスイッチ Raspberry Pi 側
(1つ目のボタン)
Raspberry Pi 側
(2つ目のボタン)
Raspberry Pi 側
(3つ目のボタン)
Raspberry Pi 側
(4つ目のボタン)
ピン名称 ピン番号 ピン番号 ピン番号 ピン番号
T1,T2 3.3V 3.3V 3.3V 3.3V
T3,T4 GPIO 6 と、
10kΩ抵抗を経由してGND
GPIO 13 と、
10kΩ抵抗を経由してGND
GPIO 19 と、
10kΩ抵抗を経由してGND
GPIO 26 と、
10kΩ抵抗を経由してGND

赤色LED Raspberry Pi 側
ピン名称 ピン番号
アノード GPIO 5
カソード 100Ω抵抗を経由してGND

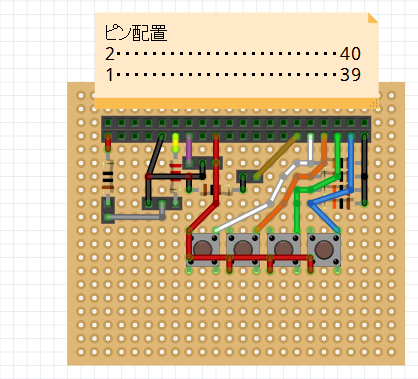

基板接続図

図では基板の表側を配線が這っていますが、実際には、裏側を這わせます。

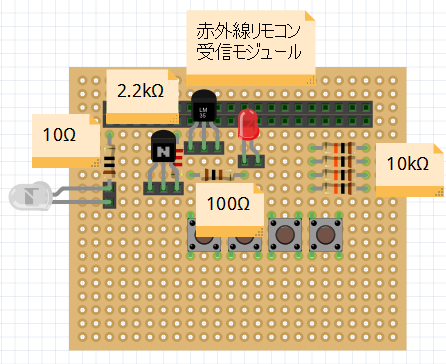

ピンソケットに差し込む電子パーツを配置し、基板の裏側を這わせる配線を表示しないと以下のようになります。

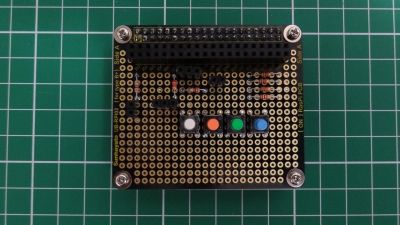

基板写真

基板接続表、基板接続図に従い、基板に部品をはんだ付けします。

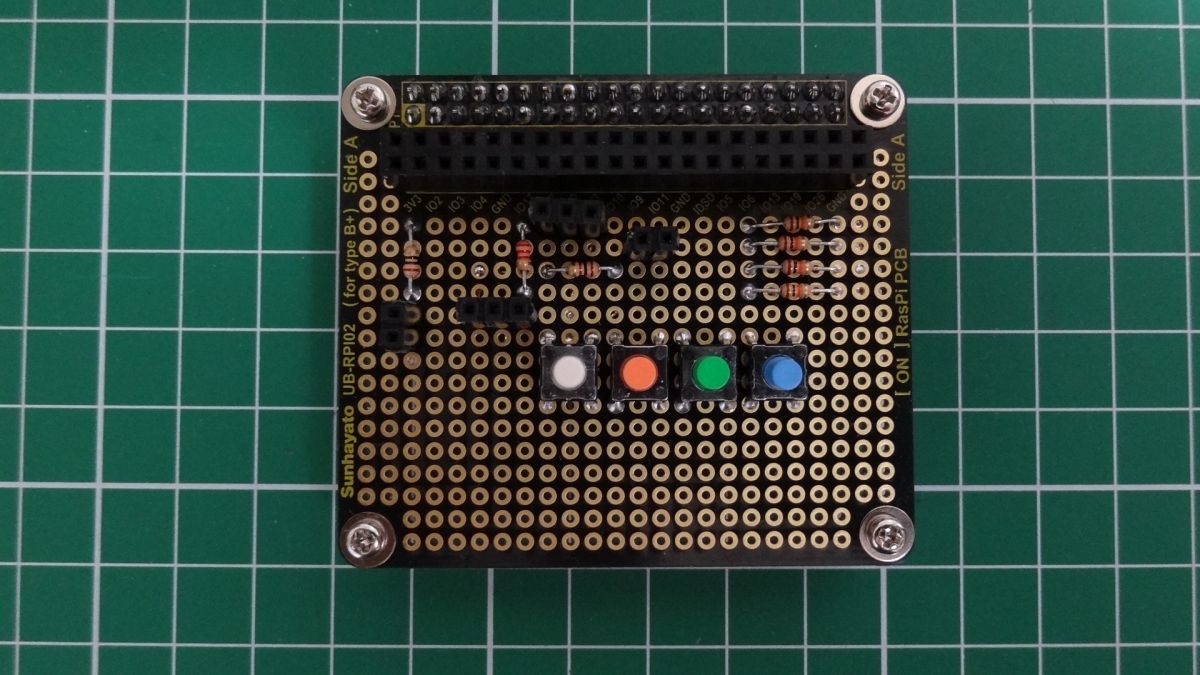

表側

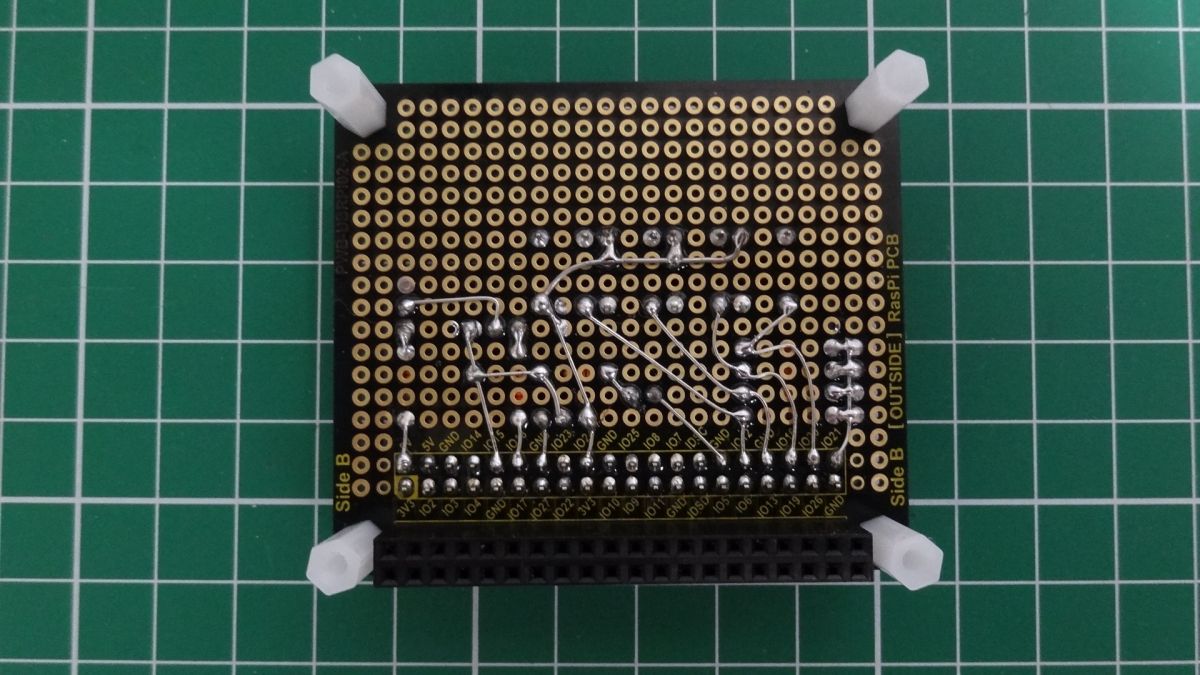

裏側(上下反転)

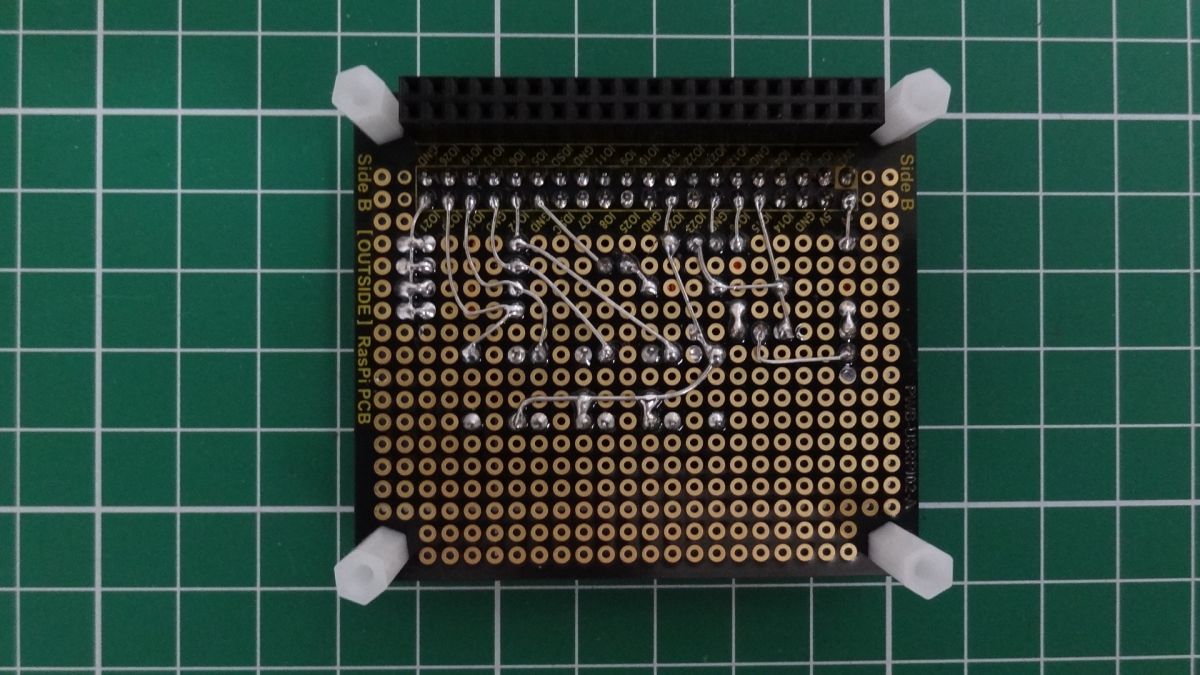

裏側(左右反転)

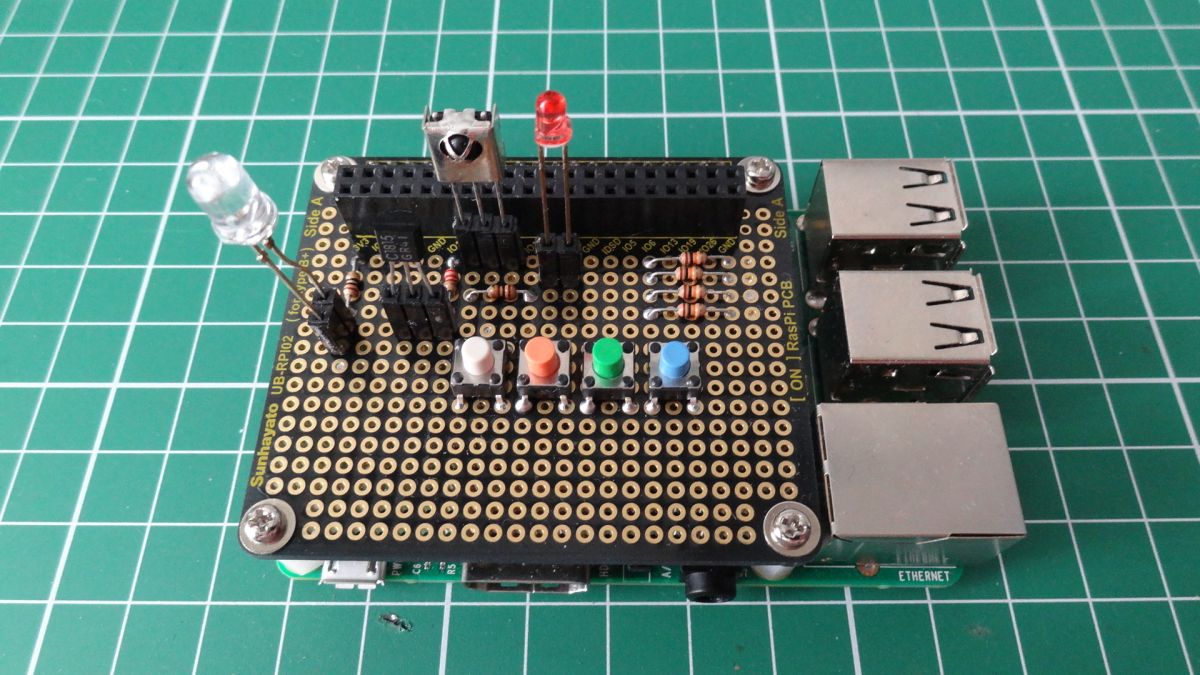

組み上げ

基板の四隅に、スペーサーを取りつけ、基板裏面のピンソケットに、Raspberry Pi、をはめ込みます。
基板のピンソケットに、赤外線リモコン受信モジュール、赤外線LED、NPNトランジスタ、赤色LEDをピン配置に注意してはめ込み、学習リモコンを組み上げます。
