01．ベースOpenGLビュークラスを作る

OpenGLの初期化処理と終了処理を行い、OpenGLを用いた描画処理の骨格を担う、ベースOpenGLビュークラスを作成します。

プロジェクトの作成

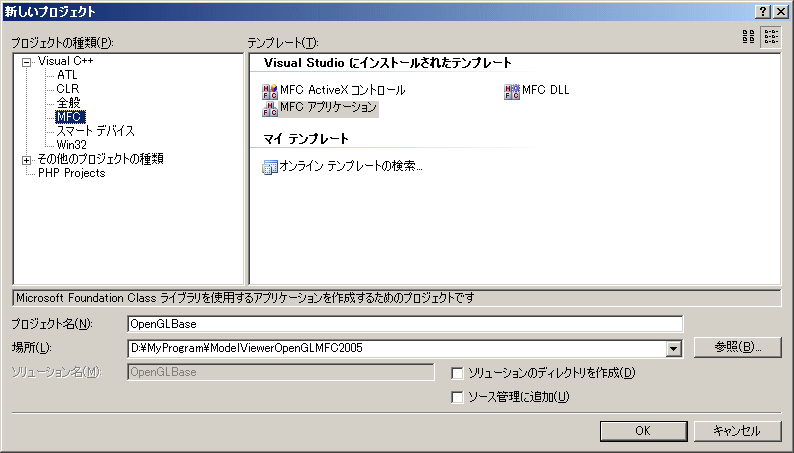

「メニュー／新規作成／プロジェクト」を選択します。

プロジェクトの種類：MFC
テンプレート：MFC アプリケーション
プロジェクト名：OpenGLBase
場所：適当なフォルダを指定
ソリューションのディレクトリの作成：チェックしない
でOKボタンを押します。

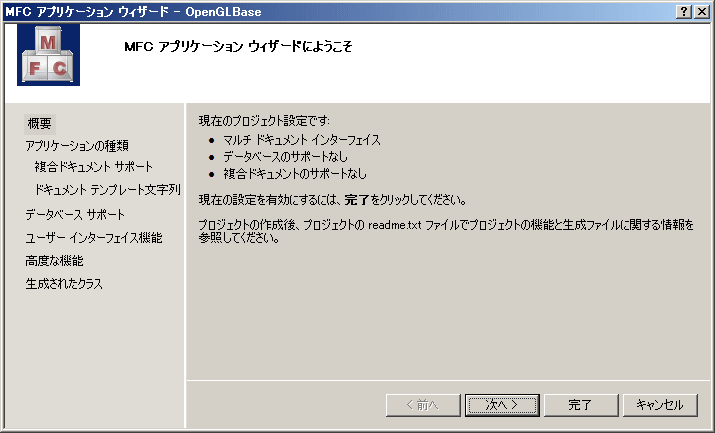

次へボタンを押します。

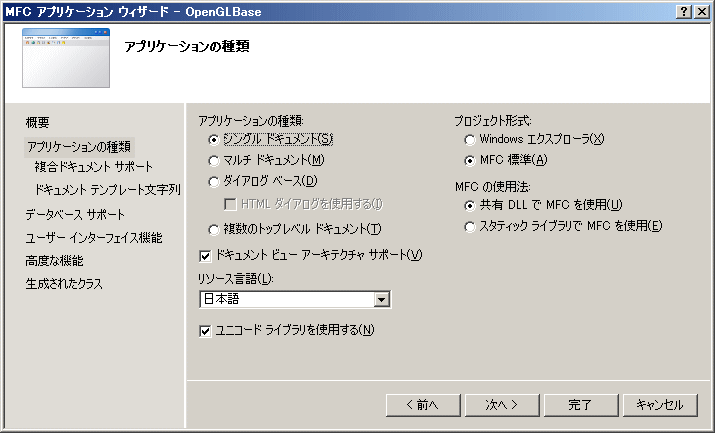

アプリケーションの種類：シングル ドキュメント
プロジェクト形式：MFC 標準
MFCの使用：共有DLLでMFCを使用
ドキュメント ビュー アーキテクチャー サポート：チェックする
リソース言語：日本語
ユニコードライブラリを使用する：チェックする
で次へボタンを押します。

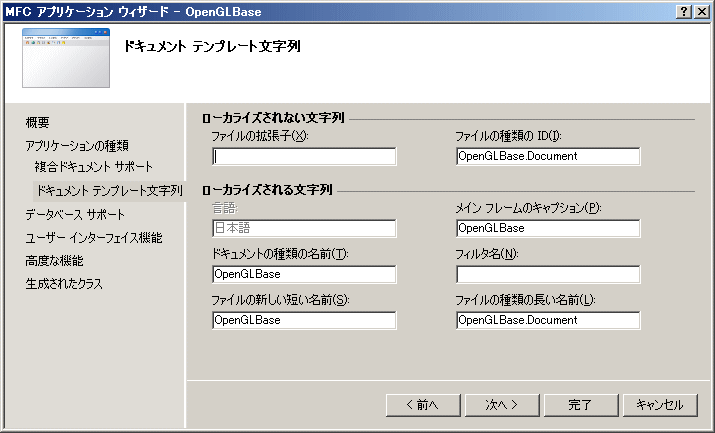

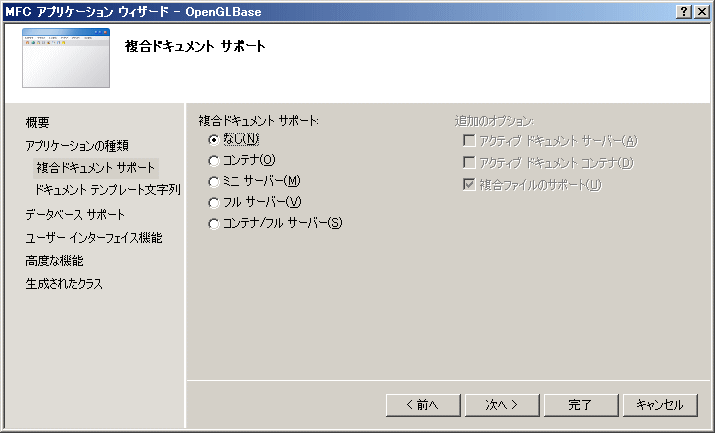

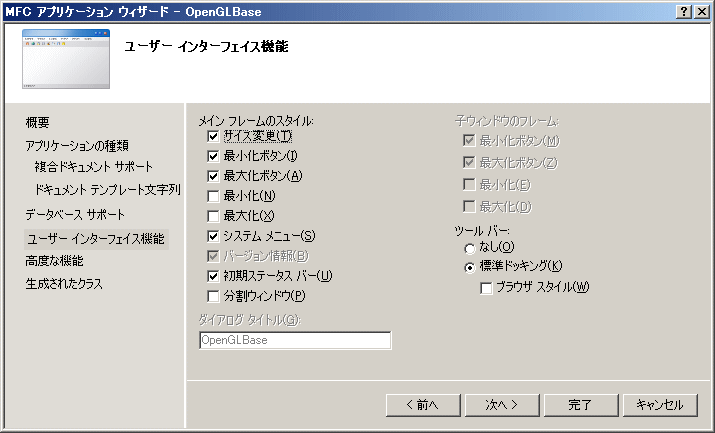

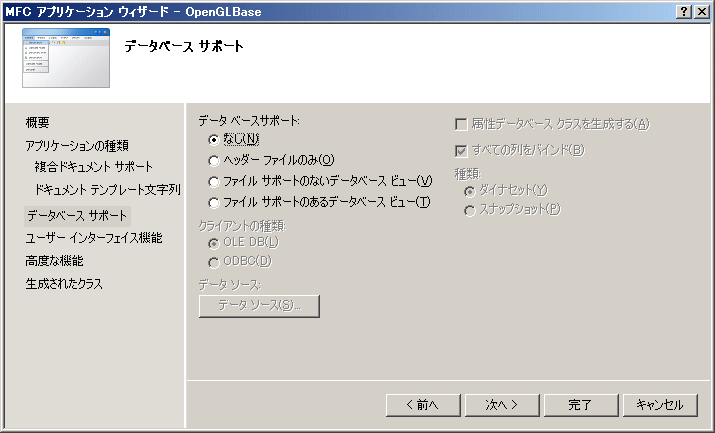

設定を変更せず次へボタンを押します。


設定を変更せず次へボタンを押します。


設定を変更せず次へボタンを押します。


設定を変更せず次へボタンを押します。

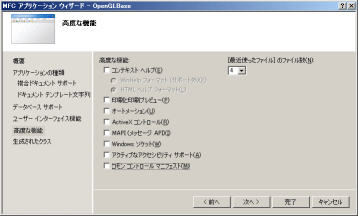

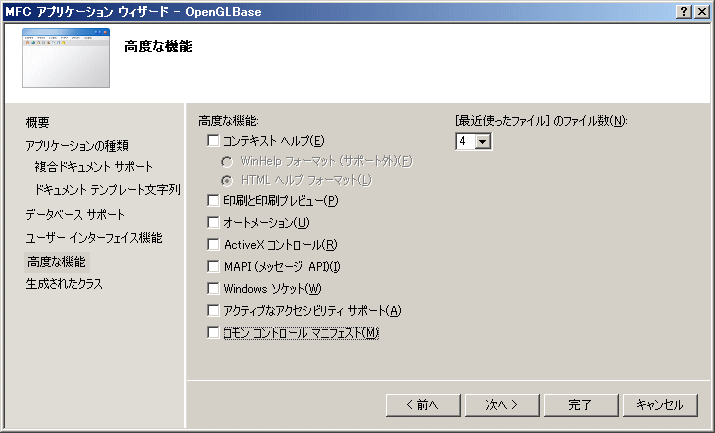

コンテキストヘルプ：チェックしない
印刷と印刷プレビュー：チェックしない
オートメーション：チェックしない
ActiveXコントロール：チェックしない
MAPI（メッセージ API）：チェックしない
Windows ソケット：チェックしない
アクティブなアクセシビティサポート：チェックしない
コモンコントロールマニフェスト：チェックしない
で次へボタンを押します。

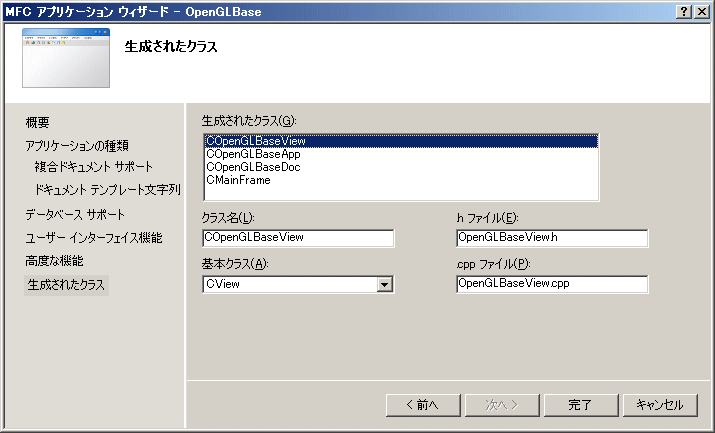

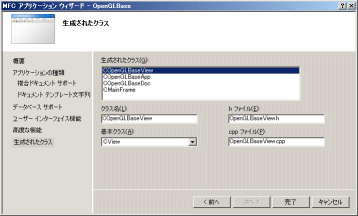

設定を変更せず完了ボタンを押します。

ビルドし、エラー、警告がないことを確認します。

OpenGLのヘッダーファイルのインクルード

OpenGLBaseView.h に以下の２行のOpenGLのヘッダーファイルのインクルードを追加します。
#include <gl\gl.h>
#include <gl\glu.h>

// OpenGLBaseView.h : COpenGLBaseView クラスのインターフェイス // #pragma once #include <gl\gl.h> #include <gl\glu.h> class COpenGLBaseView : public CView （・・・以下略・・・）

ビルドし、エラー、警告がないことを確認します。

OpenGLのlibファイルをプロジェクトに追加

OpenGLBaseView.cpp に以下の２行のOpenGLのlibファイルをプロジェクトに追加する記述を追加します。
#pragma comment( lib, "opengl32.lib" )
#pragma comment( lib, "glu32.lib" )

// OpenGLBaseView.cpp : COpenGLBaseView クラスの実装 // #include "stdafx.h" #include "OpenGLBase.h" #include "OpenGLBaseDoc.h" #include "OpenGLBaseView.h" #pragma comment( lib, "opengl32.lib" ) #pragma comment( lib, "glu32.lib" ) #ifdef _DEBUG #define new DEBUG_NEW #endif （・・・以下略・・・）

ビルドし、エラー、警告がないことを確認します。

メンバ変数、メンバ関数の宣言の追加

OpenGLBaseView.h のベースOpenGLビュークラス定義の最初にメンバ変数、メンバ関数の宣言を追加します。

class COpenGLBaseView : public CView { // メンバ変数 private: HGLRC m_hRC; CDC* m_pDC; GLuint m_uiDisplayListIndex_StockScene; int m_cx; int m_cy; // メンバ関数 private: bool InitializeOpenGL(); void UninitializeOpenGL(); bool SetupPixelFormat(); bool SetupViewport(); bool PreRenderScene(){ return true; } void RenderStockScene(); bool PostRenderScene(){ return true; } void RenderAxis(); bool RenderScene(){ return true; } bool SetupViewingFrustum(); bool SetupViewingTransform(); protected: // シリアル化からのみ作成します。 （・・・省略・・・）

ビルドし、エラー、警告がないことを確認します。

メンバ変数の初期化

OpenGLBaseView.cpp のベースOpenGLビュークラスのコンストラクタにメンバ変数の初期化を追加します。

COpenGLBaseView::COpenGLBaseView() : m_hRC(NULL), m_pDC(NULL), m_uiDisplayListIndex_StockScene(0), m_cx(0), m_cy(0) { // TODO: 構築コードをここに追加します。 }

ビルドし、エラー、警告がないことを確認します。

OpenGL初期化処理

OpenGLBaseView.cpp にOpenGL初期化処理の定義を追加します。

bool COpenGLBaseView::InitializeOpenGL() { // デバイスコンテキストの取得、設定 m_pDC = new CClientDC( this ); if( NULL == m_pDC ) { ASSERT( !"m_pDC is NULL" ); return false; } // OpenGL pixel format の設定 if( !SetupPixelFormat() ) { ASSERT( !"SetupPixelFormat failed" ); return false; } // レンダリングコンテキストの作成 if( 0 == ( m_hRC = ::wglCreateContext( m_pDC->GetSafeHdc() ) ) ) { ASSERT( !"wglCreateContext failed" ); return false; } // レンダリングコンテキストをカレントのデバイスコンテキストに設定 if( TRUE != ::wglMakeCurrent( m_pDC->GetSafeHdc(), m_hRC ) ) { ASSERT( !"wglMakeCurrent failed" ); return false; } // クリアカラーの設定 ::glClearColor( 0, 0, 0, 0 ); // 黒 // デプスバッファのクリア ::glClearDepth( 1.0f ); // デプステスト ::glEnable( GL_DEPTH_TEST ); // デプステスト //デプスファンク（同じか、手前にあるもので上描いていく） ::glDepthFunc( GL_LEQUAL ); return true; } bool COpenGLBaseView::SetupPixelFormat() { static PIXELFORMATDESCRIPTOR pfd = { sizeof(PIXELFORMATDESCRIPTOR), 1, PFD_DRAW_TO_WINDOW | PFD_SUPPORT_OPENGL | PFD_DOUBLEBUFFER, PFD_TYPE_RGBA, 24, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 32, 0, 0, PFD_MAIN_PLANE, 0, 0, 0, 0 }; int iPixelFormat; if( 0 == ( iPixelFormat = ::ChoosePixelFormat( m_pDC->GetSafeHdc(), &pfd ) ) ) { ASSERT( !"ChoosePixelFormat is failed" ); return FALSE; } if( TRUE != ::SetPixelFormat( m_pDC->GetSafeHdc(), iPixelFormat, &pfd ) ) { ASSERT( !"SetPixelFormat is failed" ); return FALSE; } return true; }

ビルドし、エラー、警告がないことを確認します。

OpenGL終了処理

OpenGLBaseView.cpp にOpenGL終了処理の定義を追加します。

void COpenGLBaseView::UninitializeOpenGL() { if( m_hRC ) { ::wglDeleteContext( m_hRC ); m_hRC = NULL; } if( m_pDC ) { delete m_pDC; m_pDC = NULL; } }

ビルドし、エラー、警告がないことを確認します。

ビューポート設定処理

OpenGLBaseView.cpp にビューポート設定処理の定義を追加します。

bool COpenGLBaseView::SetupViewport() { ::glViewport( 0, 0, m_cx, m_cy ); return true; }

ビルドし、エラー、警告がないことを確認します。

視野角錐台設定処理

OpenGLBaseView.cpp に視野角錐台設定処理の定義を追加します。

bool COpenGLBaseView::SetupViewingFrustum() { ::glOrtho( - m_cx * 0.5 / 10.0, m_cx * 0.5 / 10.0, - m_cy * 0.5 / 10.0, m_cy * 0.5 / 10.0, 0.1, 1000.0 ); return true; }

ビルドし、エラー、警告がないことを確認します。

視点座標変換処理

OpenGLBaseView.cpp に視点座標変換処理の定義を追加します。

bool COpenGLBaseView::SetupViewingTransform() { ::gluLookAt ( 0.0, 0.0, 500.0, // 視点 0.0, 0.0, 0.0, // 注視点 0.0, 1.0, 0.0 ); // 上ベクトル return true; }

ビルドし、エラー、警告がないことを確認します。

視点座標変換処理

OpenGLBaseView.cpp に描画処理の定義を追加します。

void COpenGLBaseView::RenderStockScene() { if( 0 == m_uiDisplayListIndex_StockScene ) { // 軸描画処理 m_uiDisplayListIndex_StockScene = ::glGenLists(1); if( 0 == m_uiDisplayListIndex_StockScene ) { return; } ::glNewList( m_uiDisplayListIndex_StockScene, GL_COMPILE ); RenderAxis(); ::glEndList(); } if( 0 != m_uiDisplayListIndex_StockScene ) { ::glCallList( m_uiDisplayListIndex_StockScene ); } } void COpenGLBaseView::RenderAxis() { float points[4][3]; points[0][0] = 0.0; points[0][1] = 0.0; points[0][2] = 0.0; points[1][0] = 10; points[1][1] = 0.0; points[1][2] = 0.0; points[2][0] = 0.0; points[2][1] = 10; points[2][2] = 0.0; points[3][0] = 0.0; points[3][1] = 0.0; points[3][2] = 10; ::glPushAttrib( GL_CURRENT_BIT | GL_LINE_BIT ); // 色 | 線情報 ::glLineWidth( 2.0 ); ::glBegin( GL_LINES ); ::glColor3ub( 255, 0, 0 ); ::glVertex3fv( points[0] ); ::glVertex3fv( points[1] ); ::glColor3ub( 0, 255, 0 ); ::glVertex3fv( points[0] ); ::glVertex3fv( points[2] ); ::glColor3ub( 0, 0, 255 ); ::glVertex3fv( points[0] ); ::glVertex3fv( points[3] ); ::glEnd(); ::glPopAttrib(); }

ビルドし、エラー、警告がないことを確認します。

PreCreateWindow関数の編集

OpenGLが他のウィンドウに描画するのを防ぐために、以下の行を OpenGLBaseView.cpp のベースOpenGLビュークラスのPreCreateWindow関数に追加します。
cs.style |= WS_CLIPSIBLINGS | WS_CLIPCHILDREN;

BOOL COpenGLBaseView::PreCreateWindow(CREATESTRUCT& cs) { // TODO: この位置で CREATESTRUCT cs を修正して Window クラスまたはスタイルを // 修正してください。 cs.style |= WS_CLIPSIBLINGS | WS_CLIPCHILDREN; return CView::PreCreateWindow(cs); }

ビルドし、エラー、警告がないことを確認します。

OnEraseBkgnd関数の追加、編集

プロパティウィンドウを用いて、ベースOpenGLビュークラスにWM_ERASEBKGNDメッセージに対応するメッセージハンドラOnEraseBkgnd関数を追加します。

画面の描画はOpenGLがすべてを行うので、既定の画面背景消去処理を無効にします。
元からあるreturn文をコメントアウトし、
return TRUE;
を追加します。

BOOL COpenGLBaseView::OnEraseBkgnd(CDC* pDC) { // TODO: この位置にメッセージ ハンドラ用のコードを追加するかまたはデフォルトの処理を呼び出してください return TRUE; //return CView::OnEraseBkgnd(pDC); }

ビルドし、エラー、警告がないことを確認します。

OnSize関数の追加、編集

ベースOpenGLビュークラスにWM_SIZEメッセージに対応するメッセージハンドラOnSize関数を追加します。
OpenGL初期化処理、ビューポート設定処理、視野角錐台設定処理、視点座標変換処理のメンバ関数の呼び出しを追加します。

void COpenGLBaseView::OnSize(UINT nType, int cx, int cy) { CView::OnSize(nType, cx, cy); // TODO: ここにメッセージ ハンドラ コードを追加します。 if( 0 >= cx || 0 >= cy ) { return; } if( NULL == m_hRC ) { // OpenGL初期化処理 InitializeOpenGL(); } if( NULL != m_hRC ) { // 画面大きさの設定 m_cx = cx; m_cy = cy; // ビューポート設定処理 SetupViewport(); // 視野角錐台設定 ::glMatrixMode( GL_PROJECTION ); ::glLoadIdentity(); SetupViewingFrustum(); // 視点座標変換 ::glMatrixMode( GL_MODELVIEW ); ::glLoadIdentity(); SetupViewingTransform(); } }

ビルドし、エラー、警告がないことを確認します。

OnDestroy関数の追加、編集

ベースOpenGLビュークラスにWM_DESTROYメッセージに対応するメッセージハンドラOnDestroy関数を追加します。
OpenGL終了処理のメンバ関数の呼び出しを追加します。

void COpenGLBaseView::OnDestroy() { CView::OnDestroy(); // TODO: ここにメッセージ ハンドラ コードを追加します。 UninitializeOpenGL(); }

ビルドし、エラー、警告がないことを確認します。

OnDraw関数の編集

OpenGLBaseView.cpp のOnDraw関数に描画に関するOpenGL関数の呼び出しおよび描画処理のメンバ関数の呼び出しを追加します。

void COpenGLBaseView::OnDraw(CDC* /*pDC*/) { COpenGLBaseDoc* pDoc = GetDocument(); ASSERT_VALID(pDoc); if (!pDoc) return; // TODO: この場所にネイティブ データ用の描画コードを追加します。 if( !m_pDC ) { return; } // ドライバにバグのあるグラフィックカードにおいてのSDIの最初の描画と、 // すべてのグラフィックカードにおいてのMDI描画において // 以下の命令は、効果を発揮する。 ::wglMakeCurrent( m_pDC->GetSafeHdc(), m_hRC ); ::glClear( GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT ); PreRenderScene(); ::glPushMatrix(); RenderStockScene(); ::glPopMatrix(); ::glPushMatrix(); RenderScene(); ::glPopMatrix(); PostRenderScene(); ::glFinish(); ::SwapBuffers( m_pDC->GetSafeHdc() ); }

ビルドし、エラー、警告がないことを確認します。

実行

実行結果

ダウンロード

実行形式ファイルダウンロード (ModelViewerOpenGLMFC2005_01_exe.lzh)

ソースファイルダウンロード (ModelViewerOpenGLMFC2005_01_src.lzh)
