03．モデルOpenGLレンダラクラスを作る

モデル描画に関する処理を担うモデルOpenGLレンダラクラスを、トラックOpenGLレンダラクラスの派生クラスとして作成します。

解説

OpenGL ES のポリゴン描画にとって効率のよいデータ構造を用意し、このデータ構造のデータを作成し、ポリゴン描画をします。

実装

プロジェクトを開く

02．で作成したモデルビューアプロジェクトを開きます。

モデルデータ構造クラスの作成

モデルデータの構造を定義するモデルデータ構造クラスを作成します。

「Project」ペインの「app > java > ドメイン.modelviewertutorial」を右クリックします。
右クリックメニュー「New > Java Class」を選択します。

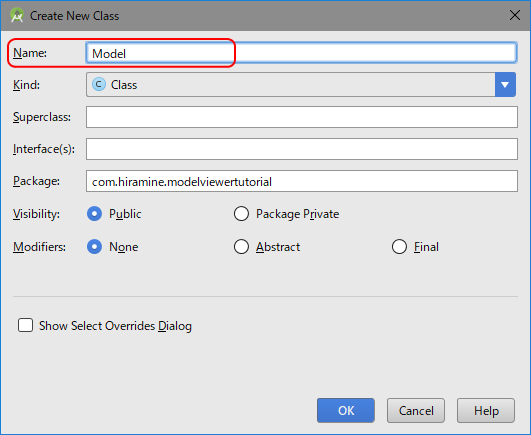

Nameに、「Model」、
を入力し、「OK」ボタンを押します。

Modelクラスの中身を以下のようにします。

public class Model { // メンバー変数 private FloatBuffer m_fbVertex; // 頂点の座標値の配列（３つの座標値で１頂点） private ShortBuffer m_sbTriangleVertexIndex; // 三角形の頂点の番号の配列（３つの頂点番号で１三角形）（unsigned shortの上限は65535） private ShortBuffer m_sbEdgeVertexIndex; // 稜線の番号配列（２つの頂点番号で１稜線）（unsigned shortの上限は65535） // コンストラクタ public Model( float[] af3Vertex ) { m_fbVertex = OpenGLBaseRenderer.makeFloatBuffer( af3Vertex ); // 頂点の数 int iCountPoint = af3Vertex.length / 3; // 三角形の数 int iCountTriangle = iCountPoint / 3; short[] asTriangleVertexIndex = new short[iCountTriangle * 3]; for( int iIndexTriangle = 0; iIndexTriangle < iCountTriangle; iIndexTriangle++ ) { asTriangleVertexIndex[iIndexTriangle * 3 + 0] = (short)( iIndexTriangle * 3 + 0 ); asTriangleVertexIndex[iIndexTriangle * 3 + 1] = (short)( iIndexTriangle * 3 + 1 ); asTriangleVertexIndex[iIndexTriangle * 3 + 2] = (short)( iIndexTriangle * 3 + 2 ); } m_sbTriangleVertexIndex = OpenGLBaseRenderer.makeShortBuffer( asTriangleVertexIndex ); // 稜線の数は、三角形の数の３倍。稜線の頂点の数は、稜線の数の２倍 short[] asEdgeVertexIndex = new short[iCountTriangle * 3 * 2]; for( int iIndexTriangle = 0; iIndexTriangle < iCountTriangle; iIndexTriangle++ ) { asEdgeVertexIndex[iIndexTriangle * 6 + 0] = asTriangleVertexIndex[iIndexTriangle * 3 + 0]; asEdgeVertexIndex[iIndexTriangle * 6 + 1] = asTriangleVertexIndex[iIndexTriangle * 3 + 1]; asEdgeVertexIndex[iIndexTriangle * 6 + 2] = asTriangleVertexIndex[iIndexTriangle * 3 + 1]; asEdgeVertexIndex[iIndexTriangle * 6 + 3] = asTriangleVertexIndex[iIndexTriangle * 3 + 2]; asEdgeVertexIndex[iIndexTriangle * 6 + 4] = asTriangleVertexIndex[iIndexTriangle * 3 + 2]; asEdgeVertexIndex[iIndexTriangle * 6 + 5] = asTriangleVertexIndex[iIndexTriangle * 3 + 0]; } m_sbEdgeVertexIndex = OpenGLBaseRenderer.makeShortBuffer( asEdgeVertexIndex ); } // アクセサ public FloatBuffer getVertexBuffer() { return m_fbVertex; } public ShortBuffer getTriangleVertexIndexBuffer() { return m_sbTriangleVertexIndex; } public ShortBuffer getEdgeVertexIndexBuffer() { return m_sbEdgeVertexIndex; } public int getVertexCount() { return m_fbVertex.capacity() / 3; } public int getTriangleCount() { return getVertexCount() / 3; } public int getEdgeCount() { return getTriangleCount() * 3; } }

「Cannot resolve symbol」エラーは、「Alt + Enter」で、必要なクラスをimportします。

モデルOpenGLレンダラクラスの作成

モデル描画に関する処理を担うトラックOpenGLレンダラクラスを、トラックOpenGLレンダラクラスの派生クラスとして作成します。

「Project」ペインの「app > java > ドメイン.modelviewertutorial」を右クリックします。
右クリックメニュー「New > Java Class」を選択します。

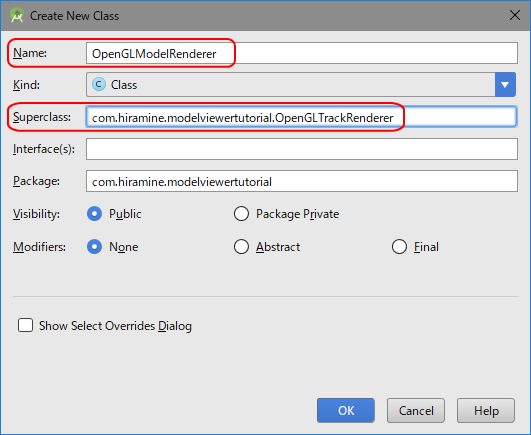

Nameに、「OpenGLModelRenderer」、
Superclassに、「ドメイン.modelviewertutorial.OpenGLTrackRenderer」、
を入力し、「OK」ボタンを押します。

モデルOpenGLレンダラクラスの変更

モデルOpenGLレンダラクラスを変更します。

・メンバー変数、アクセサを追加します。
・シーン描画関数をオーバーライド関数として追加します。
・モデル描画関数を追加します。

public class OpenGLModelRenderer extends OpenGLTrackRenderer { // メンバー変数 private Model m_model; // アクセサ public Model getModel() { return m_model; } public void setModel( Model model ) { m_model = model; } @Override protected void renderScene() { renderModel(); } protected void renderModel() { if( null == m_model || null == m_model.getVertexBuffer() ) { return; } GL10 gl = getGL(); // 頂点配列の有効化 gl.glEnableClientState( GL10.GL_VERTEX_ARRAY ); // 頂点配列の指定 gl.glVertexPointer( 3, GL10.GL_FLOAT, 0, m_model.getVertexBuffer() ); // 面の描画 if( null != m_model.getTriangleVertexIndexBuffer() ) { gl.glColor4f( 0.5f, 0.5f, 0.0f, 1.0f ); gl.glDrawElements( GL10.GL_TRIANGLES, m_model.getTriangleVertexIndexBuffer().capacity(), GL10.GL_UNSIGNED_SHORT, m_model.getTriangleVertexIndexBuffer().position( 0 ) ); } // 線の描画 if( null != m_model.getEdgeVertexIndexBuffer() ) { gl.glLineWidth( 2.0f ); gl.glColor4f( 0.0f, 0.5f, 0.5f, 1.0f ); gl.glDrawElements( GL10.GL_LINES, m_model.getEdgeVertexIndexBuffer().capacity(), GL10.GL_UNSIGNED_SHORT, m_model.getEdgeVertexIndexBuffer().position( 0 ) ); } // 点の描画 // if( null != m_model.getVertexBuffer() ) { gl.glPointSize( 5.0f ); gl.glColor4f( 0.5f, 0.0f, 0.5f, 1.0f ); gl.glDrawArrays( GL10.GL_POINTS, 0, m_model.getVertexCount() ); } // 頂点配列の無効化 gl.glDisableClientState( GL10.GL_VERTEX_ARRAY ); } }

「Cannot resolve symbol」エラーは、「Alt + Enter」で、必要なクラスをimportします。

モデルビューアビュークラスの変更

モデルOpenGLレンダラクラスの作成にあわせて、モデルビューアビュークラスを変更します。

・m_rendererメンバー変数を、OpenGLModelRenderer型に変更します。
・m_rendererメンバー変数の生成を、OpenGLModelRendererオブジェクト生成に変更します。
・コンストラクタの末尾に、モデル作成処理と作成したモデルのセット処理を追加します。
・モデル作成関数を追加します。

public class ModelViewerView extends GLSurfaceView { // メンバー変数 private OpenGLModelRenderer m_renderer; // コンストラクタ public ModelViewerView( Context context, AttributeSet attrs ) { super( context ); // Rendererの作成 m_renderer = new OpenGLModelRenderer(); // GLSurfaceViewにRendererをセット setRenderer( m_renderer ); // 絶え間ないレンダリングではなく都度のレンダリング（setRenderer()よりも後に呼び出す必要あり） setRenderMode( GLSurfaceView.RENDERMODE_WHEN_DIRTY ); // モデルの作成および登録 m_renderer.setModel( makeModel() ); } （・・・省略・・・） // モデル作成 private Model makeModel() { float[] afVertex = { -5.0f, -5.0f, -5.0f, 5.0f, -5.0f, -5.0f, -5.0f, 5.0f, -5.0f, 5.0f, -5.0f, -5.0f, 5.0f, 5.0f, -5.0f, -5.0f, 5.0f, -5.0f, 5.0f, -5.0f, -5.0f, 5.0f, -5.0f, 5.0f, 5.0f, 5.0f, -5.0f, 5.0f, -5.0f, 5.0f, 5.0f, 5.0f, 5.0f, 5.0f, 5.0f, -5.0f, 5.0f, -5.0f, 5.0f, -5.0f, -5.0f, 5.0f, 5.0f, 5.0f, 5.0f, -5.0f, -5.0f, 5.0f, -5.0f, 5.0f, 5.0f, 5.0f, 5.0f, 5.0f, -5.0f, -5.0f, 5.0f, -5.0f, -5.0f, -5.0f, -5.0f, 5.0f, 5.0f, -5.0f, -5.0f, -5.0f, -5.0f, 5.0f, -5.0f, -5.0f, 5.0f, 5.0f, -5.0f, 5.0f, -5.0f, 5.0f, 5.0f, -5.0f, -5.0f, 5.0f, 5.0f, 5.0f, 5.0f, -5.0f, 5.0f, 5.0f, 5.0f, -5.0f, 5.0f, 5.0f, -5.0f, -5.0f, 5.0f, 5.0f, -5.0f, 5.0f, -5.0f, -5.0f, -5.0f, 5.0f, -5.0f, 5.0f, 5.0f, -5.0f, -5.0f, -5.0f, -5.0f, -5.0f }; return new Model( afVertex ); } }

「Cannot resolve symbol」エラーは、「Alt + Enter」で、必要なクラスをimportします。
リビルドし、エラー、警告がないことを確認します。

実行

Android端末にて、動作確認。

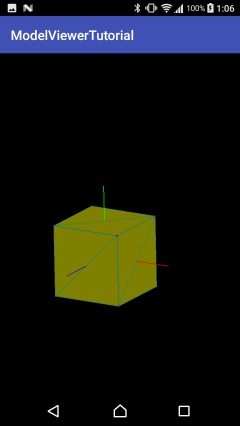

正六面体が表示されます。

ダウンロード

サンプルプロジェクト
（github.com上のダウンロードページ）
