03．モデルDirect3Dレンダラクラスを作る

モデル描画に関する処理を担うモデルDirect3Dレンダラクラスを、トラックDirect3Dレンダラクラスの派生クラスとして作成します。

プロジェクトを開く

02．で作成したモデルビューワプロジェクトを開きます。

モデルデータ構造の作成

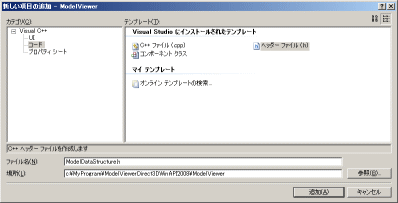

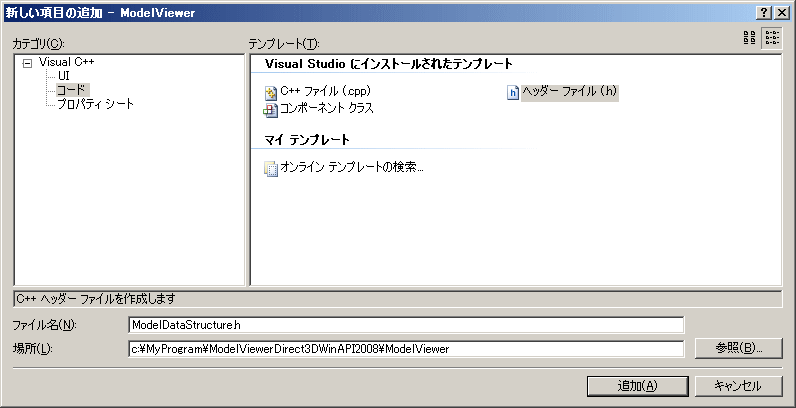

「メニュー／プロジェクト／新しい項目の追加」でファイル名「ModelDataStructure.h」のファイルを作成します。


テンプレート：ヘッダーファイル
ファイル名：ModelDataStructure.h
で追加ボタンを押します。

ModelDataStructure.hの内容を以下のようにします。

// // ModelDataStructure.h // #pragma once #include <vector> #define D3DFVF_CUSTOMVERTEX (D3DFVF_XYZ) class CVector { public: CVector( float a = 0.0, float b = 0.0, float c = 0.0 ) : x(a), y(b), z(c) {} float x, y, z; }; typedef CVector CPoint; class CVertex { public: CVertex( float x = 0.0, float y = 0.0, float z = 0.0 ) : point( x, y, z ) {} CPoint point; }; class CIndexedTriangle { public: CIndexedTriangle( unsigned int a = 0, unsigned int b = 0, unsigned int c = 0 ) { ui3IndexVertex[0] = a; ui3IndexVertex[1] = b; ui3IndexVertex[2] = c; } unsigned short ui3IndexVertex[3]; // 頂点番号 }; class CModel { public: std::vector<CVertex> vVertex; // 頂点配列 std::vector<CIndexedTriangle> vIndexedTriangle; // 三角形配列 };

ビルドし、エラー、警告がないことを確認します。

モデルDirect3Dレンダラクラスの作成

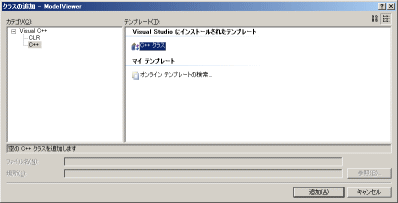

「メニュー／プロジェクト／クラスの追加」でクラス名「CDirect3DRendererModel」のクラスを作成します。


テンプレート：C++ クラス
で追加ボタンを押します。

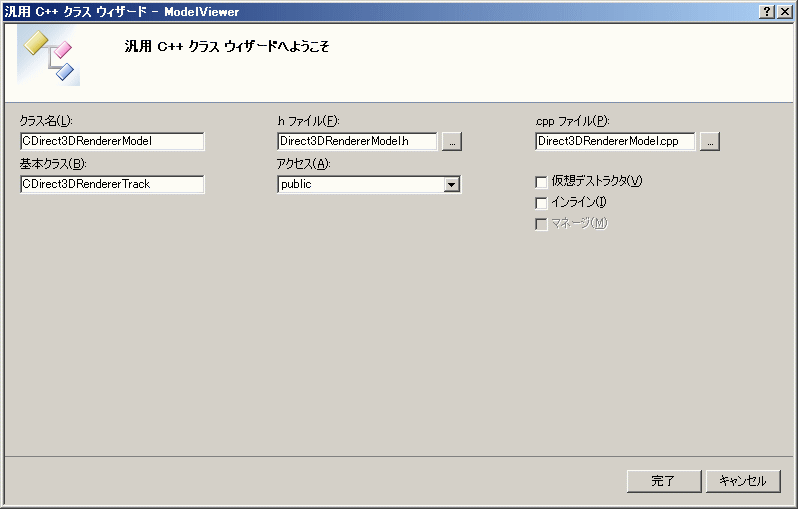

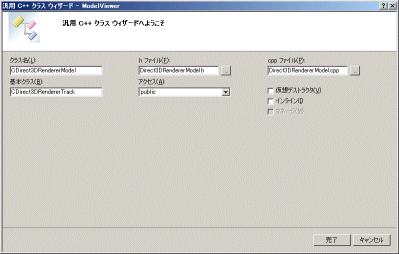

クラス名：CDirect3DRendererModel
基本クラス：CDirect3DRendererTrack
で完了ボタンを押します。

ビルドし、エラー、警告がないことを確認します。

メンバ変数、メンバ関数の宣言の追加

Direct3DRendererModel.h のモデルDirect3Dレンダラクラス定義の前に
モデルデータ構造定義ファイルのインクルード
を追加します。
Direct3DRendererModel.h のモデルDirect3Dレンダラクラス定義にメンバ変数、メンバ関数の宣言を追加します。

#pragma once #include "direct3drenderertrack.h" #include "ModelDataStructure.h" class CDirect3DRendererModel : public CDirect3DRendererTrack { public: CDirect3DRendererModel(void); ~CDirect3DRendererModel(void); // メンバ変数 private: protected: ID3DXLine* m_pD3DXLine_edge; CModel m_model; // メンバ関数 private: bool RenderScene(); bool RestoreDirect3DResource(); void DestroyDirect3DResource(); };

ビルドし、エラー、警告がないことを確認します。

モデルデータ構築処理の追加

Direct3DRendererModel.cpp のモデルDirect3Dレンダラクラスのコンストラクタにモデルデータ構築処理を追加します。

CDirect3DRendererModel::CDirect3DRendererModel(void) { m_model.vVertex.push_back( CVertex( -5, -5, -5 ) ); m_model.vVertex.push_back( CVertex( 5, -5, -5 ) ); m_model.vVertex.push_back( CVertex( 5, 5, -5 ) ); m_model.vVertex.push_back( CVertex( -5, 5, -5 ) ); m_model.vVertex.push_back( CVertex( -5, -5, 5 ) ); m_model.vVertex.push_back( CVertex( 5, -5, 5 ) ); m_model.vVertex.push_back( CVertex( 5, 5, 5 ) ); m_model.vVertex.push_back( CVertex( -5, 5, 5 ) ); m_model.vIndexedTriangle.push_back( CIndexedTriangle( 0, 1, 3 ) ); m_model.vIndexedTriangle.push_back( CIndexedTriangle( 1, 2, 3 ) ); m_model.vIndexedTriangle.push_back( CIndexedTriangle( 1, 5, 2 ) ); m_model.vIndexedTriangle.push_back( CIndexedTriangle( 5, 6, 2 ) ); m_model.vIndexedTriangle.push_back( CIndexedTriangle( 5, 4, 6 ) ); m_model.vIndexedTriangle.push_back( CIndexedTriangle( 4, 7, 6 ) ); m_model.vIndexedTriangle.push_back( CIndexedTriangle( 4, 0, 7 ) ); m_model.vIndexedTriangle.push_back( CIndexedTriangle( 0, 3, 7 ) ); m_model.vIndexedTriangle.push_back( CIndexedTriangle( 3, 2, 7 ) ); m_model.vIndexedTriangle.push_back( CIndexedTriangle( 2, 6, 7 ) ); m_model.vIndexedTriangle.push_back( CIndexedTriangle( 4, 5, 0 ) ); m_model.vIndexedTriangle.push_back( CIndexedTriangle( 5, 1, 0 ) ); }

ビルドし、エラー、警告がないことを確認します。

RenderScene関数のオーバーライド

モデルDirect3Dレンダラクラスにモデル描画を考慮した描画処理 RenderScene関数 をオーバーライドします。

Direct3DRendererModel.cpp の末尾にRenderScene関数の定義を追加します。

bool CDirect3DRendererModel::RenderScene() { if( m_model.vIndexedTriangle.empty() || m_model.vVertex.empty() ) { return true; } HRESULT hr; D3DMATERIAL9 mtrlFace; memset( &mtrlFace, 0, sizeof(D3DMATERIAL9) ); mtrlFace.Emissive = D3DXCOLOR( 0.5, 0.5, 0.0, 1.0 ); D3DMATERIAL9 mtrlPoint; memset( &mtrlPoint, 0, sizeof(D3DMATERIAL9) ); mtrlPoint.Emissive = D3DXCOLOR( 0.5, 0.0, 0.5, 1.0 ); D3DCOLOR colorLine = D3DXCOLOR(0.0, 0.5, 0.5, 1.0); float fLineWidth = 2.0; float fPointSize = 5.0; m_pD3DDevice->SetFVF( D3DFVF_CUSTOMVERTEX ); // 頂点フォーマット // 面 m_pD3DDevice->SetRenderState( D3DRS_LIGHTING, TRUE ); // 光 m_pD3DDevice->SetMaterial( &mtrlFace ); // 色 hr = m_pD3DDevice->DrawIndexedPrimitiveUP( D3DPT_TRIANGLELIST, 0, // 最小頂点インデックス値 m_model.vVertex.size(), // 頂点数 m_model.vIndexedTriangle.size(), // プリミティブ数 &m_model.vIndexedTriangle[0].ui3IndexVertex[0], // 頂点インデックスデータ配列へのポインタ D3DFMT_INDEX16, // インデックスデータフォーマット（unsigned int = 32ビット） &m_model.vVertex[0], // 頂点データ配列へのポインタ sizeof(CVertex) ); // １頂点データのバイト数 // 線 m_pD3DDevice->SetRenderState( D3DRS_LIGHTING, FALSE ); // 光 m_pD3DXLine_edge->SetWidth( fLineWidth ); // 大きさ D3DXVECTOR3 points[4] = { D3DXVECTOR3( 0.0, 0.0, 0.0), D3DXVECTOR3( 0.0, 0.0, 0.0), D3DXVECTOR3( 0.0, 0.0, 0.0), D3DXVECTOR3( 0.0, 0.0, 0.0) }; D3DXMATRIX matrixWV, matrixWVP, matrixWorld, matrixView, matrixProj; m_pD3DDevice->GetTransform( D3DTS_WORLD, &matrixWorld ); m_pD3DDevice->GetTransform( D3DTS_VIEW, &matrixView ); m_pD3DDevice->GetTransform( D3DTS_PROJECTION, &matrixProj ); D3DXMatrixMultiply( &matrixWV, &matrixWorld, &matrixView ); D3DXMatrixMultiply( &matrixWVP, &matrixWV, &matrixProj ); m_pD3DXLine_edge->Begin(); for( unsigned int uiIndexTriangle = 0; uiIndexTriangle < m_model.vIndexedTriangle.size(); ++uiIndexTriangle ) { unsigned int uiIndexVertex0 = m_model.vIndexedTriangle[uiIndexTriangle].ui3IndexVertex[0]; unsigned int uiIndexVertex1 = m_model.vIndexedTriangle[uiIndexTriangle].ui3IndexVertex[1]; unsigned int uiIndexVertex2 = m_model.vIndexedTriangle[uiIndexTriangle].ui3IndexVertex[2]; points[0] = D3DXVECTOR3( m_model.vVertex[uiIndexVertex0].point.x, m_model.vVertex[uiIndexVertex0].point.y, m_model.vVertex[uiIndexVertex0].point.z ); points[1] = D3DXVECTOR3( m_model.vVertex[uiIndexVertex1].point.x, m_model.vVertex[uiIndexVertex1].point.y, m_model.vVertex[uiIndexVertex1].point.z ); points[2] = D3DXVECTOR3( m_model.vVertex[uiIndexVertex2].point.x, m_model.vVertex[uiIndexVertex2].point.y, m_model.vVertex[uiIndexVertex2].point.z ); points[3] = D3DXVECTOR3( m_model.vVertex[uiIndexVertex0].point.x, m_model.vVertex[uiIndexVertex0].point.y, m_model.vVertex[uiIndexVertex0].point.z ); m_pD3DXLine_edge->DrawTransform( &points[0], 4, &matrixWVP, colorLine ); } m_pD3DXLine_edge->End(); // 点 m_pD3DDevice->SetRenderState( D3DRS_LIGHTING, TRUE ); // 光 m_pD3DDevice->SetMaterial( &mtrlPoint ); // 色 m_pD3DDevice->SetRenderState( D3DRS_POINTSIZE, *((DWORD*)&fPointSize)); // 大きさ hr = m_pD3DDevice->DrawPrimitiveUP( D3DPT_POINTLIST, m_model.vVertex.size(), // プリミティブ数 &m_model.vVertex[0], // 頂点データ配列へのポインタ sizeof(CVertex) ); // １頂点データのバイト数 m_pD3DDevice->SetRenderState( D3DRS_LIGHTING, FALSE ); return true; }

Direct3DRendererBase.h のベースDirect3Dレンダラクラスのメンバ関数
RenderScene
をprotected関数、さらにvirtual関数とします。

class CDirect3DRendererBase { （・・・省略・・・） // メンバ関数 public: void UninitializeDirect3D(); void ChangeSize( HWND hWnd, int cx, int cy ); void Render(); private: bool InitializeDirect3D( HWND hWnd ); void DestroyDirect3DResource(); bool SetupViewport(); bool RestoreDirect3DResource(); bool SetupLight(){ return true; } bool PreRenderScene(){ return true; } void RenderStockScene(); bool PostRenderScene(){ return true; } void RenderAxis(); protected: virtual bool RenderScene(){ return true; } virtual bool SetupViewingFrustum(); virtual bool SetupViewingTransform(); virtual bool SetupModelingTransform(){ return true; } };

ビルドし、エラー、警告がないことを確認します。

Direct3Dリソースの構築関数、破棄関数のオーバーライド

モデルDirect3Dレンダラクラスにモデル描画処理を考慮したDirect3Dリソース構築処理RestoreDirect3DResource関数、Direct3Dリソース破棄処理DestroyDirect3DResource関数 をオーバーライドします。

Direct3DRendererModel.cpp の末尾にRestoreDirect3DResource関数、DestroyDirect3DResource関数の定義を追加します。

bool CDirect3DRendererModel::RestoreDirect3DResource() { // 親クラスの処理 if( !CDirect3DRendererTrack::RestoreDirect3DResource() ) { return false; } // 稜線描画用オブジェクト HRESULT hr; hr = D3DXCreateLine( m_pD3DDevice, &m_pD3DXLine_edge ); if( FAILED(hr) ) { assert( !"RestoreDirect3DResource" ); return false; } return true; } void CDirect3DRendererModel::DestroyDirect3DResource() { if( m_pD3DXLine_edge ) { m_pD3DXLine_edge->Release(); m_pD3DXLine_edge = NULL; } // 親クラスの処理 CDirect3DRendererTrack::DestroyDirect3DResource(); }

Direct3DRendererBase.h のベースDirect3Dレンダラクラスのメンバ関数
RestoreDirect3DResource
DestroyDirect3DResource
をprotected関数、さらにvirtual関数とします。

class CDirect3DRendererBase { （・・・省略・・・） // メンバ関数 public: void UninitializeDirect3D(); void ChangeSize( HWND hWnd, int cx, int cy ); void Render(); private: bool InitializeDirect3D( HWND hWnd ); bool SetupViewport(); bool SetupLight(){ return true; } bool PreRenderScene(){ return true; } void RenderStockScene(); bool PostRenderScene(){ return true; } void RenderAxis(); protected: virtual bool RenderScene(){ return true; } virtual bool SetupViewingFrustum(); virtual bool SetupViewingTransform(); virtual bool SetupModelingTransform(){ return true; } virtual bool RestoreDirect3DResource(); virtual void DestroyDirect3DResource(); };

ビルドし、エラー、警告がないことを確認します。

レンダラオブジェクトのクラスの変更

ModelViewer.cpp の
#include "Direct3DRendererTrack.h"
を
#include "Direct3DRendererModel.h"
に、
CDirect3DRendererTrack d3drenderer;
を
CDirect3DRendererModel d3drenderer;
に変更します。

// ModelViewer.cpp : アプリケーションのエントリ ポイントを定義します。 // #include "stdafx.h" #include "ModelViewer.h" //#include "Direct3DRendererBase.h" //#include "Direct3DRendererTrack.h" #include "Direct3DRendererModel.h" #define MAX_LOADSTRING 100 // グローバル変数: HINSTANCE hInst; // 現在のインターフェイス TCHAR szTitle[MAX_LOADSTRING]; // タイトル バーのテキスト TCHAR szWindowClass[MAX_LOADSTRING]; // メイン ウィンドウ クラス名 //CDirect3DRendererBase d3drenderer; //CDirect3DRendererTrack d3drenderer; CDirect3DRendererModel d3drenderer; （・・・以下略・・・）

ビルドし、エラー、警告がないことを確認します。

実行

実行し、04．で作成したモデルビューワプログラムと同じ結果になることを確認します。

実行結果

ダウンロード

実行形式ファイルダウンロード (ModelViewerDirect3DWinAPI2008_03_exe.lzh)

ソースファイルダウンロード (ModelViewerDirect3DWinAPI2008_03_src.lzh)
