05．モデルデータ構造を作る

04．で作成したモデルビューワは、表示するモデルデータを描画関数内で定義していました。
モデルデータ構造を作成し、04．で作成したモデルビューワを、モデルデータ構造データを描画するようにします。

プロジェクトを開く

04．で作成したモデルビューワプロジェクトを開きます。

モデルデータ構造の作成

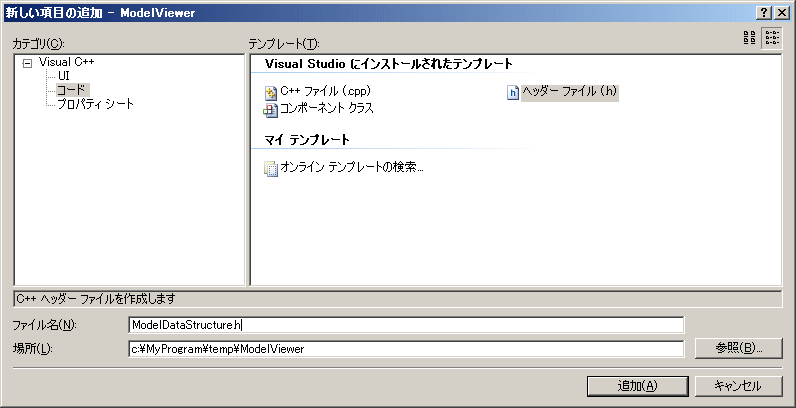

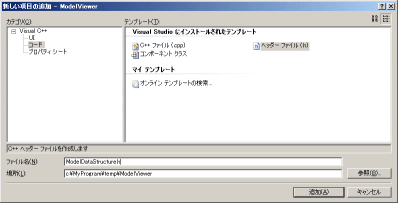

「メニュー／プロジェクト／新しい項目の追加」でファイル名「ModelDataStructure.h」のファイルを作成します。


テンプレート：ヘッダーファイル
ファイル名：ModelDataStructure.h
で追加ボタンを押します。

ModelDataStructure.hの内容を以下のようにします。

// // ModelDataStructure.h // #pragma once #include <vector> class CVertex { public: CVertex( float a = 0.0, float b = 0.0, float c = 0.0 ) : x(a), y(b), z(c) {} float x, y, z; }; class CIndexedTriangle { public: CIndexedTriangle( unsigned int a = 0, unsigned int b = 0, unsigned int c = 0 ) { ui3IndexVertex[0] = a; ui3IndexVertex[1] = b; ui3IndexVertex[2] = c; } unsigned int ui3IndexVertex[3]; // 頂点番号 }; class CModel { public: std::vector<CVertex> vVertex; // 頂点配列 std::vector<CIndexedTriangle> vIndexedTriangle; // 三角形配列 };

ビルドし、エラー、警告がないことを確認します。

モデルビューワのレンダラクラスにモデルデータ構造データメンバーの追加

ModelViewerRenderer.h に
#include "ModelDataStructure.h"
および
CModel m_model;
を追加します。

#pragma once #include "openglrendererpick.h" #include "ModelDataStructure.h" class CModelViewerRenderer : public COpenGLRendererPick { public: CModelViewerRenderer(void); ~CModelViewerRenderer(void); // メンバ変数 private: CModel m_model; public: BOOL m_bSpin; （・・・以下略・・・）

ビルドし、エラー、警告がないことを確認します。

モデルデータ構築処理の追加

モデルビューワのレンダラクラスのコンストラクタにモデルデータ構築処理を追加します。

CModelViewerRenderer::CModelViewerRenderer(void) : m_bSpin(TRUE), m_bPan(TRUE), m_bZoom(TRUE), m_bRenderPoint(TRUE), m_bRenderLine(TRUE), m_bRenderFace(TRUE), m_bPickPoint(TRUE), m_bPickLine(TRUE), m_bPickFace(TRUE) { m_model.vVertex.push_back( CVertex( -5, -5, -5 ) ); m_model.vVertex.push_back( CVertex( 5, -5, -5 ) ); m_model.vVertex.push_back( CVertex( 5, 5, -5 ) ); m_model.vVertex.push_back( CVertex( -5, 5, -5 ) ); m_model.vVertex.push_back( CVertex( -5, -5, 5 ) ); m_model.vVertex.push_back( CVertex( 5, -5, 5 ) ); m_model.vVertex.push_back( CVertex( 5, 5, 5 ) ); m_model.vVertex.push_back( CVertex( -5, 5, 5 ) ); m_model.vIndexedTriangle.push_back( CIndexedTriangle( 0, 1, 3 ) ); m_model.vIndexedTriangle.push_back( CIndexedTriangle( 1, 2, 3 ) ); m_model.vIndexedTriangle.push_back( CIndexedTriangle( 1, 5, 2 ) ); m_model.vIndexedTriangle.push_back( CIndexedTriangle( 5, 6, 2 ) ); m_model.vIndexedTriangle.push_back( CIndexedTriangle( 5, 4, 6 ) ); m_model.vIndexedTriangle.push_back( CIndexedTriangle( 4, 7, 6 ) ); m_model.vIndexedTriangle.push_back( CIndexedTriangle( 4, 0, 7 ) ); m_model.vIndexedTriangle.push_back( CIndexedTriangle( 0, 3, 7 ) ); m_model.vIndexedTriangle.push_back( CIndexedTriangle( 3, 2, 7 ) ); m_model.vIndexedTriangle.push_back( CIndexedTriangle( 2, 6, 7 ) ); m_model.vIndexedTriangle.push_back( CIndexedTriangle( 4, 5, 0 ) ); m_model.vIndexedTriangle.push_back( CIndexedTriangle( 5, 1, 0 ) ); }

ビルドし、エラー、警告がないことを確認します。

RenderObjects関数の変更

モデルデータ構造データを描画するようにRenderObjects関数を変更します。

void CModelViewerRenderer::RenderObjects( ERENDERMODE eRenderMode, const unsigned int* auiName ) { unsigned int uiIndexTriangle; unsigned int uiIndexPoint; unsigned int ui3; switch( eRenderMode ) { case RM_RENDER: case RM_PICK: ::glPushAttrib( GL_ALL_ATTRIB_BITS ); { if( m_bRenderFace && !(RM_PICK==eRenderMode && !m_bPickFace) ) { // 面 ::glPushName( GL_FILL ); ::glColor3f( 0.5, 0.5, 0 ); glPolygonMode(GL_FRONT_AND_BACK, GL_FILL ); for( uiIndexTriangle = 0; uiIndexTriangle < m_model.vIndexedTriangle.size(); uiIndexTriangle++ ) { ::glPushName( uiIndexTriangle ); ::glBegin(GL_TRIANGLES); glVertex3fv( (float*)&m_model.vVertex[ m_model.vIndexedTriangle[uiIndexTriangle].ui3IndexVertex[0] ] ); glVertex3fv( (float*)&m_model.vVertex[ m_model.vIndexedTriangle[uiIndexTriangle].ui3IndexVertex[1] ] ); glVertex3fv( (float*)&m_model.vVertex[ m_model.vIndexedTriangle[uiIndexTriangle].ui3IndexVertex[2] ] ); ::glEnd(); ::glPopName(); // uiIndexTriangle } ::glPopName(); // GL_FILL // ピック面 if( GL_FILL == m_auiName_pick[1] ) { uiIndexTriangle = m_auiName_pick[2]; ::glPushAttrib( GL_CURRENT_BIT ); ::glColor3f( 1.0, 1.0, 0.0 ); ::glBegin(GL_TRIANGLES); glVertex3fv( (float*)&m_model.vVertex[ m_model.vIndexedTriangle[uiIndexTriangle].ui3IndexVertex[0] ] ); glVertex3fv( (float*)&m_model.vVertex[ m_model.vIndexedTriangle[uiIndexTriangle].ui3IndexVertex[1] ] ); glVertex3fv( (float*)&m_model.vVertex[ m_model.vIndexedTriangle[uiIndexTriangle].ui3IndexVertex[2] ] ); ::glEnd(); ::glPopAttrib(); } } if( m_bRenderLine && !(RM_PICK==eRenderMode && !m_bPickLine) ) { // 線 ::glPushName( GL_LINE ); ::glLineWidth( 2.0 ); ::glColor3f( 0.0, 0.5, 0.5 ); for( uiIndexTriangle = 0; uiIndexTriangle < m_model.vIndexedTriangle.size(); uiIndexTriangle++ ) { ::glPushName( uiIndexTriangle ); for( ui3 = 0; ui3 < 3; ui3++ ) { ::glPushName( ui3 ); ::glBegin(GL_LINES); unsigned int uiIndexVertex0 = m_model.vIndexedTriangle[uiIndexTriangle].ui3IndexVertex[ui3]; unsigned int uiIndexVertex1 = m_model.vIndexedTriangle[uiIndexTriangle].ui3IndexVertex[(ui3+1)%3]; glVertex3fv( (float*)&m_model.vVertex[ uiIndexVertex0 ] ); glVertex3fv( (float*)&m_model.vVertex[ uiIndexVertex1 ] ); ::glEnd(); ::glPopName(); // ::glPushName( ui3 ); } ::glPopName(); // iIndexLine } ::glPopName(); // GL_LINE // ピック線 if( GL_LINE == m_auiName_pick[1] ) { uiIndexTriangle = m_auiName_pick[2]; ui3 = m_auiName_pick[3]; ::glPushAttrib( GL_CURRENT_BIT | GL_LINE_BIT ); ::glLineWidth( 5.0 ); ::glColor3f( 0.0, 1.0, 1.0 ); ::glBegin(GL_LINES); unsigned int uiIndexVertex0 = m_model.vIndexedTriangle[uiIndexTriangle].ui3IndexVertex[ui3]; unsigned int uiIndexVertex1 = m_model.vIndexedTriangle[uiIndexTriangle].ui3IndexVertex[(ui3+1)%3]; glVertex3fv( (float*)&m_model.vVertex[ uiIndexVertex0 ] ); glVertex3fv( (float*)&m_model.vVertex[ uiIndexVertex1 ] ); ::glEnd(); ::glPopAttrib(); } } if( m_bRenderPoint && !(RM_PICK==eRenderMode && !m_bPickPoint) ) { // 点 ::glPushName( GL_POINT ); ::glPointSize( 5.0 ); ::glColor3f( 0.5, 0.0, 0.5 ); for( uiIndexPoint = 0; uiIndexPoint < m_model.vVertex.size(); uiIndexPoint++ ) { ::glPushName( uiIndexPoint ); ::glBegin(GL_POINTS); glVertex3fv( (float*)&m_model.vVertex[uiIndexPoint] ); ::glEnd(); ::glPopName(); // uiIndexPoint } ::glPopName(); // GL_POINT // ピック点 if( GL_POINT == m_auiName_pick[1] ) { uiIndexPoint = m_auiName_pick[2]; ::glPushAttrib( GL_CURRENT_BIT | GL_POINT_BIT ); ::glPointSize( 10.0 ); ::glColor3f( 1.0, 0.0, 1.0 ); ::glBegin(GL_POINTS); glVertex3fv( (float*)&m_model.vVertex[uiIndexPoint] ); ::glEnd(); ::glPopAttrib(); } } } ::glPopAttrib(); return; case RM_SELECT: { if( NULL == auiName ) { assert( !"CModelViewerRenderer::RenderObjects" ); return; } for( int iIndexName = 0; iIndexName < NAMEARRAYSIZE; iIndexName++ ) { m_auiName_pick[iIndexName] = auiName[iIndexName]; } switch( auiName[1] ) { // ピックオブジェクトに応じた処理 case GL_POINT: case GL_LINE: case GL_FILL: return; default: assert( !"CModelViewerRenderer::RenderObjects" ); return; } } return; default: assert( !"CModelViewerRenderer::RenderObjects" ); return; } }

ビルドし、エラー、警告がないことを確認します。

実行

実行し、04．で作成したモデルビューワプログラムと同じ結果になることを確認します。

実行結果

ダウンロード

実行形式ファイルダウンロード (ModelViewerOpenGLWinAPI2008_05_exe.lzh)

ソースファイルダウンロード (ModelViewerOpenGLWinAPI2008_05_src.lzh)
