ソフト概要

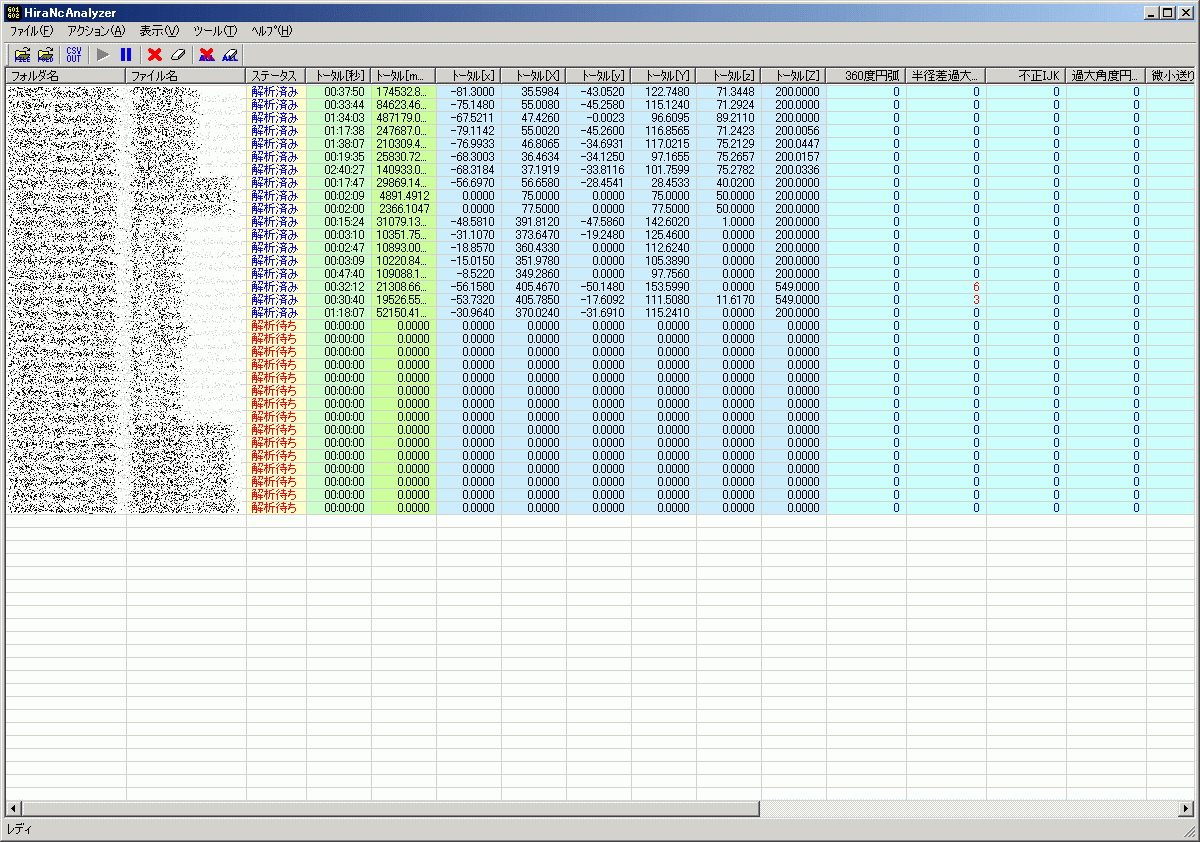

NCファイルを読み込み、解析するソフトです。

主な特徴

複数のNCファイルを同時に読み込み、解析することができます。
解析結果をCSV形式で保存することができます。
工具移動時間を解析します。
工具移動長さを解析します。
工具移動最大最小座標値を解析します。
工具移動コードのG00、G01、G02、G03の分類による解析を行うことができます。
工具移動速度の高速、中速、低速の分類による解析を行うことができます。
（高速、中速、低速の境界速度はユーザーが設定することができます。）
NCコードチェックプラグインによるNCコードのチェックを行います。
標準で、「360度円弧」「半径差過大円弧」「不正IJK」「過大角度円弧」「微小送り速度」「微小長さ円弧」「微小長さ直線」「最小X違反」「最大X違反」「最小Y違反」「最大Y違反」「最小Z違反」「最大Z違反」の存在をチェックするNCコードチェックプラグインが添付されています。

ダウンロード

Hira Nc Analyzer Version 1.08 (2008/06/21)

更新履歴

Version 1.08 (2008/06/21)

動作確認OSにWindows Vistaを追加
「最小X違反」NCコードチェックプラグインのデフォルトの基準値を-1000.0に変更
「最大X違反」NCコードチェックプラグインのデフォルトの基準値を 1000.0に変更
「最小Y違反」NCコードチェックプラグインのデフォルトの基準値を-1000.0に変更
「最大Y違反」NCコードチェックプラグインのデフォルトの基準値を 1000.0に変更
「最小Z違反」NCコードチェックプラグインのデフォルトの基準値を-1000.0に変更
「最大Z違反」NCコードチェックプラグインのデフォルトの基準値を 1000.0に変更
細かな修正

Version 1.07 (2007/12/09)

解釈可能なGコードとしてG0,G1,G2,G3に対応
細かな修正

Version 1.06 (2007/11/11)

NCコードチェックにおいて、エラー行数が多いとソフトが固まることがある不具合の修正
細かな修正

Version 1.05 (2007/01/21)

NCファイルであるかの拡張子チェックを大文字小文字を区別してチェックしていたのを、大文字小文字を区別せずにチェックするように
CSV出力の改行コード出力に関する不具合の修正
CSV出力の出力先フォルダを記憶するように
「微小長さ直線」「微小長さ円弧」の存在チェックにおいて、加工開始点から移動する最初の工具移動指令行に関しては、チェック対象外としました　（たとえば、加工開始点(0,0,200)で、最初の工具移動指令が G00X0Y0 だった場合には、従来は、チェック報告されましたが、チェック報告されないようになりました。）
表の列の色分け表示（ファイル名／ステータス／工具移動時間／工具移動長さ／工具移動座標最大最小／コードチェック結果　ごとに色分け）
表の文字列の色分け表示（ステータス／コードチェック結果　に関して、正常は青文字、異常は赤文字で表示）
工具移動最大最小座標値の解析の追加
工具移動速度の高速、中速、低速の分類による解析の追加（高速、中速、低速の境界速度はユーザーが設定することができます。）
「最小X違反」NCコードチェックプラグインを追加
「最大X違反」NCコードチェックプラグインを追加
「最小Y違反」NCコードチェックプラグインを追加
「最大Y違反」NCコードチェックプラグインを追加
「最小Z違反」NCコードチェックプラグインを追加
「最大Z違反」NCコードチェックプラグインを追加
その他細かな修正

Version 1.04 (2006/10/15)

メモリ不足等によりメモリの確保に失敗したときの動作の改善
開発環境の変更（Visual C++ 6.0 ⇒ Visual C++ 2005）
その他細かな修正

Version 1.03 (2006/04/30)

リストの項目を選択し削除できるように
ユーザーによるアクションによって解析を開始、一時停止するように
その他細かな修正

Version 1.02 (2006/04/23)

「NCファイルの拡張子」オプション設定が有効でなかった不具合を修正
「すべてのファイルをNCファイルとみなす」オプション設定の追加
NCファイルの解析後のリスト表示更新を１行ごとに更新していたが、解析中にリストのソートが行われるとリスト表示更新結果に矛盾が生じるので、解析後のリスト表示更新をリスト全体更新に変更
その他細かな修正

Version 1.01 (2006/04/15)
