明るさを測る（CdSセル使用）

解説

CdSセルを使用すると、明るさを測ることができます。

データシートによると、CdSセルは、
10Lux時には、10ｋ～20kΩ
100Lux時には、4k～6kΩ
になる。

接続例の接続にすると、0番ピンには、CdSセルにかかる電圧が測定できます。

Vcを、CdSセルにかかる電圧
Rcを、CdSセルの抵抗値
Vrを、抵抗器にかかる電圧
Rrを、抵抗器の抵抗値
とすると、

Vc + Vr = 5.0 ----------①
Vc / Rc = Vr / Rr ------②

①、②、Rr = 10k、Vcは測定できる、ことより
Rc = Rr * Vc / Vr
　　= 10k * Vc / (5.0 - Vc)

部品表

部品名	数量	商品名	参考価格
CdSセル	1	CDSセル 5mmタイプ	40円
10KΩ抵抗器	1	カーボン抵抗（炭素皮膜抵抗） 1/6W 10KΩ	100本100円
LCDシールド	1	LCD (Liquid Crystal Display) に文字列を表示するの内容をシールド化したもの	-
Arduinoボード	1	Arduino Uno	2,780円
ブレッドボード	1	EIC-801	250円
ジャンパーワイヤ	適量	ジャンパーコード（オス－オス）セット	100mm49個 150mm8個 200mm4個 250mm4個 のセット200円

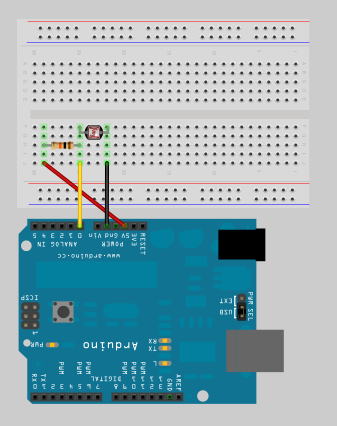

接続例

※LCDシールドに関する接続は省略

サンプルコード

#include <LiquidCrystal.h> #define SENSORPIN (0) LiquidCrystal g_lcd( 12, 11, 5, 4, 3, 2 ); void setup() { g_lcd.begin( 16, 2 ); g_lcd.clear(); } void loop() { int iValue = analogRead( SENSORPIN ); double dV = iValue * 5.0 / 1023; double dR = 0.0; if( 0.005 < (5.0 - dV) ) { dR = 10 * 1000 * dV / (5.0 - dV); } g_lcd.clear(); g_lcd.setCursor( 0, 0 ); g_lcd.print( dV ); g_lcd.print( "[V]" ); g_lcd.setCursor( 0, 1 ); if( 0.0 == dR ) { g_lcd.print( "Infinity" ); } else { g_lcd.print( dR ); } g_lcd.print( "[ohm]" ); delay( 1000 ); }

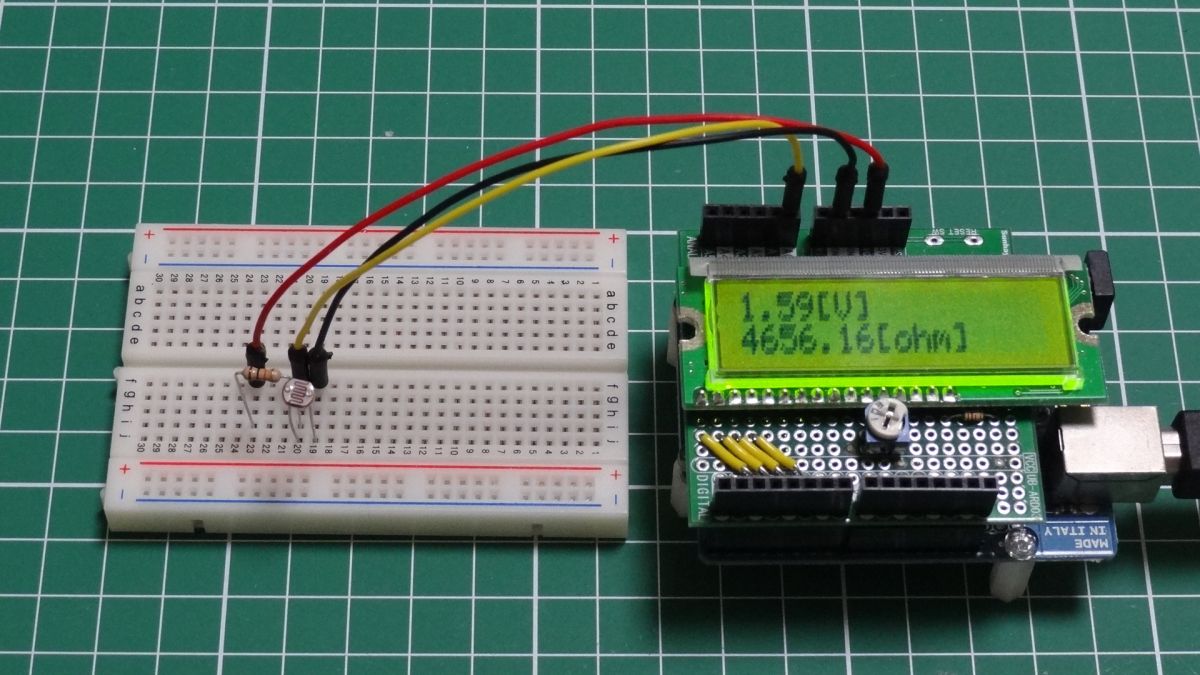

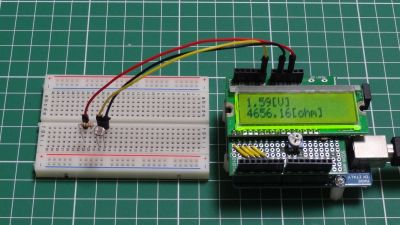

実行

ダウンロード

サンプルスケッチファイル

参考

Prototyping Lab ―「作りながら考える」ためのArduino実践レシピ 小林 茂 (著)
