温度を測る（温度センサ使用）

解説

温度センサを使用すると、温度を測ることができます。

部品表

部品名	数量	商品名	参考価格
温度センサ	1	高精度IC温度センサ LM35DZ	100円
LCDシールド	1	LCD (Liquid Crystal Display) に文字列を表示するの内容をシールド化したもの	-
Arduinoボード	1	Arduino Uno	2,780円
ブレッドボード	1	EIC-801	250円
ジャンパーワイヤ	適量	ジャンパーコード（オス－オス）セット	100mm49個 150mm8個 200mm4個 250mm4個 のセット200円

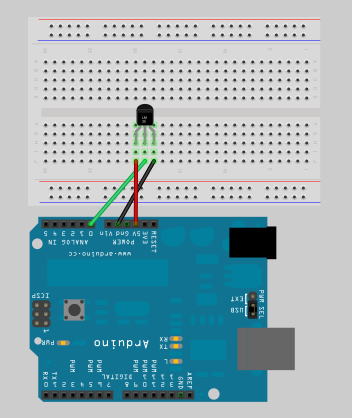

接続例

※LCDシールドに関する接続は省略

サンプルコード

#include <LiquidCrystal.h> #define SENSORPIN (0) LiquidCrystal lcd( 12, 11, 5, 4, 3, 2 ); void setup() { lcd.begin( 16, 2 ); lcd.clear(); } void loop() { int iValue = analogRead( SENSORPIN ); double dV = iValue * 5.0 / 1023; double dTemperature = dV * 100.0; lcd.clear(); lcd.setCursor( 0, 0 ); lcd.print( dTemperature ); lcd.print( "[degrees]" ); delay( 1000 ); }

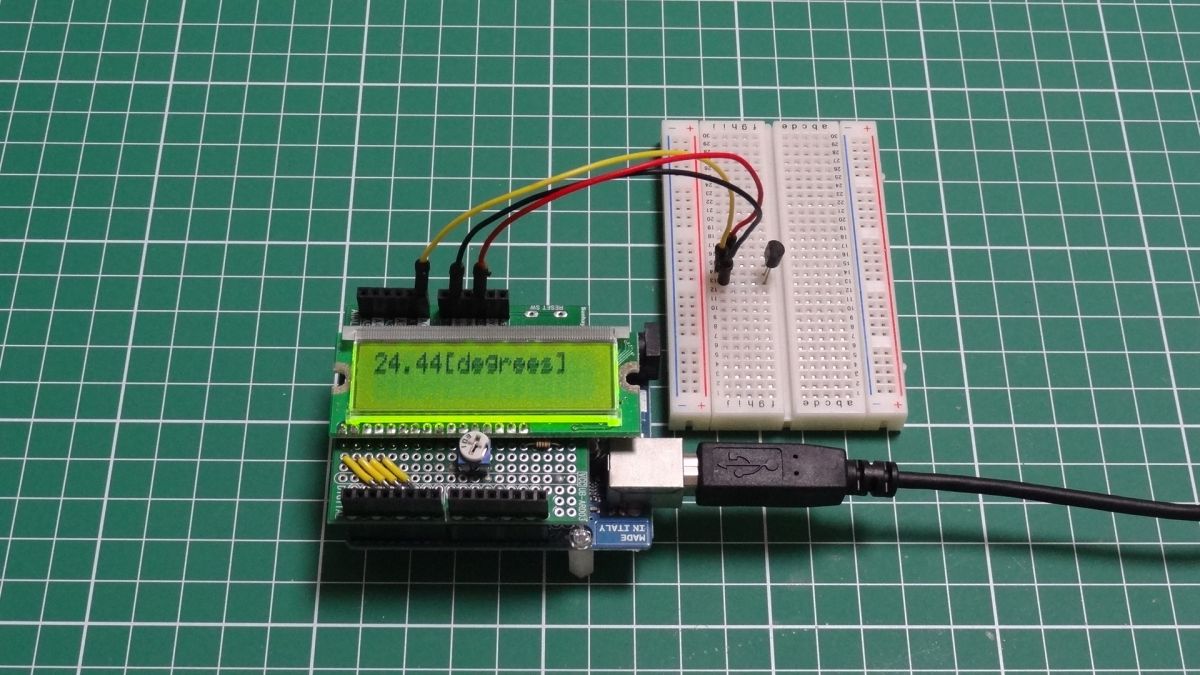

実行

ダウンロード

サンプルスケッチファイル

参考

Prototyping Lab ―「作りながら考える」ためのArduino実践レシピ 小林 茂 (著)
