Webサーバーにする（Ethernetシールド使用）

解説

Ethernetシールドを使用すると、ArduinoをWebサーバーにできます。

Ethernetシールドが Digital 4, Digital 10, Digital 11, Digital 12, Digital 13 のピンを使用するため、これらのピンを他の用途に使用することはできません。

Ethernetlライブラリを使用すると、簡単にArduinoをWebサーバーにできます。

部品表

部品名	数量	商品名	参考価格
Ethernetシールド	1	Arduino イーサネットシールド	4,200円
温度センサ	1	高精度IC温度センサ LM35DZ	100円
CdSセル	1	CDSセル 5mmタイプ	40円
10KΩ抵抗器	1	カーボン抵抗（炭素皮膜抵抗） 1/6W 10KΩ	100本100円
Arduinoボード	1	Arduino Uno	2,780円
ブレッドボード	1	EIC-801	250円
ジャンパーワイヤ	適量	ジャンパーコード（オス－オス）セット	100mm49個 150mm8個 200mm4個 250mm4個のセット200円

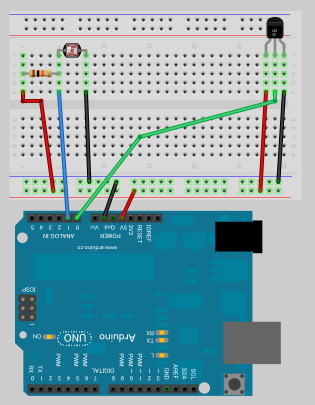

接続例

※Ethernetシールドに関する接続は省略

サンプルコード

#include <SPI.h> // for Ethernet.h #include <Ethernet.h> // for Ethernet #define TEMPERATUREPIN (0) #define CDSPIN (1) byte g_cMacAddr[] = { 0x90, 0xA2, 0xDA, 0x00, 0x54, 0x65 }; byte g_cIP[] = { 192, 168, 1, 50 }; EthernetServer server(80); void setup() { Ethernet.begin(g_cMacAddr, g_cIP); server.begin(); } // 温度の取得 double GetTemperature() { int value = analogRead(TEMPERATUREPIN); double v = value * 5.0 / 1023; return v * 100.0; } // 明るさの取得 int GetBrightness() { int value = analogRead(CDSPIN); double v = value * 5.0 / 1023; double ohm = 10 * 1000 * v / (5.0 - v); if( 100000.0 < ohm ) { return 0; } if( 4000.0 > ohm ) { return 2; } return 1; } // HTML出力 void PrintHtml( EthernetClient& client ) { client.println("<!DOCTYPE HTML PUBLIC \"-//W3C//DTD HTML 4.01//EN\">"); client.println("<html lang=\"ja\">"); client.println("<head>"); client.println("<meta http-equiv=\"Content-Type\" content=\"text/html; charset=UTF-8\">"); client.println("<meta http-equiv=\"Content-Style-Type\" content=\"text/css\">"); client.println("<title></title>"); client.println("</head>"); client.println("<body>"); client.print("温度 : "); client.print( GetTemperature() ); client.println(" 度"); client.println("<br /><br />"); client.print("明るさ : "); switch( GetBrightness() ) { case 0: client.println("暗い "); break; case 1: client.println("普通"); break; case 2: client.println("明るい "); break; } client.println("<br />"); client.println("</body>"); client.println("</html>"); } void loop() { EthernetClient client = server.available(); if( !client ) { return; } // HTTPリクエスト空行（\r\n\r\n）で終わる。ので、空行を探す。 boolean currentLineIsBlank = true; while( client.connected() ) { if( !client.available() ) { continue; } char c = client.read(); if( '\n' == c && currentLineIsBlank ) { // 空行発見。HTTPリクエスト終了。レスポンスを返す。 client.println("HTTP/1.1 200 OK"); client.println("Content-Type: text/html"); client.println(); PrintHtml(client); break; // ループを抜ける } if( '\n' == c ) { // 新しい行の始まり。 currentLineIsBlank = true; } else if( '\r' != c ) { // この行は空行ではなかった。 currentLineIsBlank = false; } } // Webブラウザに対して、データを取得するための時間を与える。 delay(1); // コネクションを閉じる。 client.stop(); }

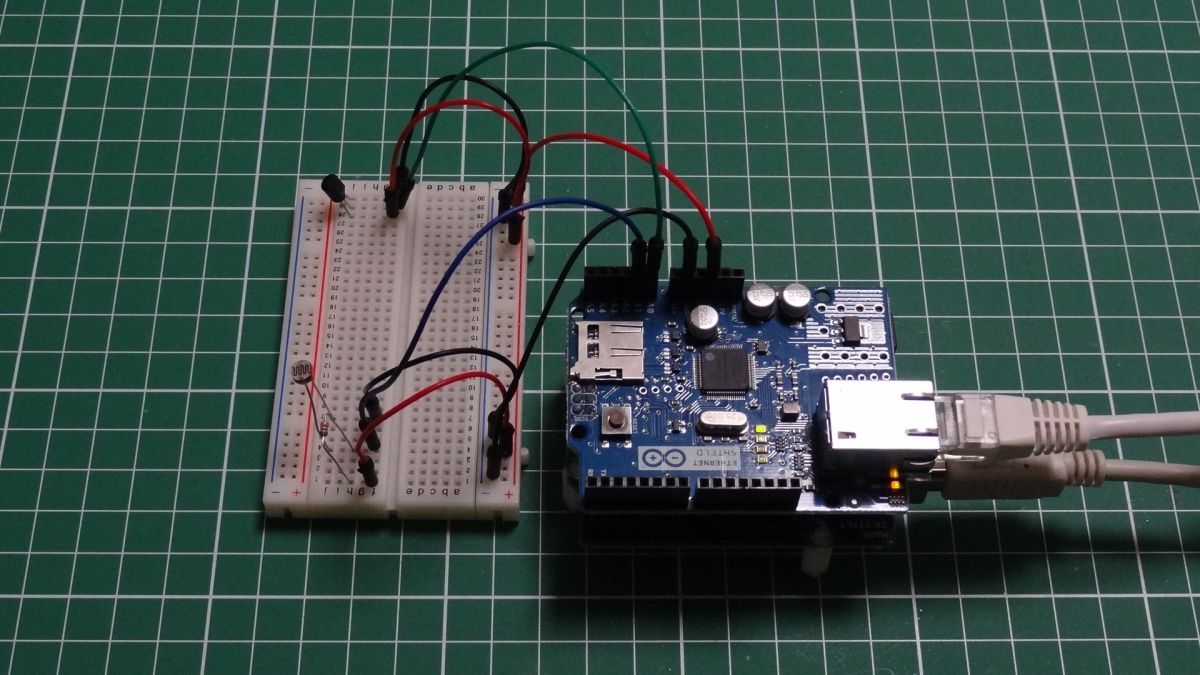

実行

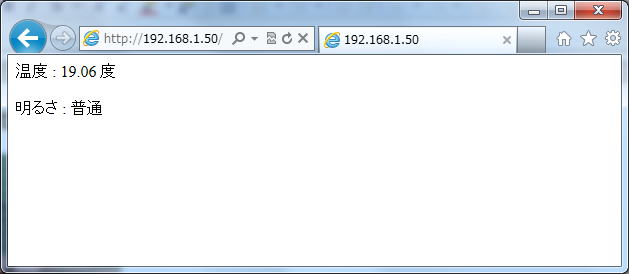

ArduinoをWebサーバー化し、InternetExplorer にてアクセスした結果

ダウンロード

サンプルスケッチファイル

参考

Arduinoをはじめよう Massimo Banzi (著) 船田巧 (翻訳)
