04．動作確認

Arduino互換ボードの動作確認。

Arduino IDE のメニュー「File > Examples > 1.Basics > Blink」で動作確認します。

部品表

部品名	数量	商品名	参考価格
Arduino互換ボード	1	作成したArduino互換ボード	2,780円
LED	1	赤色LED 3mm OSDR3133A	100個350円
150Ω抵抗器	1	カーボン抵抗（炭素皮膜抵抗） 1/6W 150Ω	100本100円
ブレッドボード	1	EIC-801	250円
ジャンパーワイヤ	適量	ジャンパーコード（オス－オス）セット	100mm49個 150mm8個 200mm4個 250mm4個のセット200円

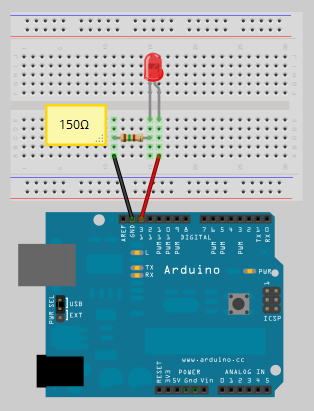

配線

スケッチ

/* Blink Turns on an LED on for one second, then off for one second, repeatedly. This example code is in the public domain. */ void setup() { // initialize the digital pin as an output. // Pin 13 has an LED connected on most Arduino boards: pinMode(13, OUTPUT); } void loop() { digitalWrite(13, HIGH); // set the LED on delay(1000); // wait for a second digitalWrite(13, LOW); // set the LED off delay(1000); // wait for a second }
