ハードウェアのセットアップ

解説

必要なもの、必要な配線、についてまとめます。

必要なもの

最低限の接続で必要なもの

部品名	数量	商品名	参考価格
ATmega328	1	ATmega328P-PU	250円
10kΩ抵抗器	1	カーボン抵抗（炭素皮膜抵抗） 1/6W 10kΩ	100本100円
発振子	1	クリスタル（水晶発振子）8MHz もしくは 16MHz	30円
22pFコンデンサ	2	積層セラミックコンデンサ22pF50V5mm	10個100円
ブレッドボード	1	EIC-801	250円
ジャンパーワイヤ	適量	ジャンパーコード（オス－オス）セット	100mm49個 150mm8個 200mm4個 250mm4個のセット200円

Arduinoピンマッピング

参考）ATmega168/328-Arduino Pin Mapping

Atmega328
Arduinoピンマッピング	ピン番号	ピン番号	Arduinoピンマッピング
reset	1	28	analog input 5
digital pin 0 (RX)	2	27	analog input 4
digital pin 1 (TX)	3	26	analog input 3
digital pin 2	4	25	analog input 2
digital pin 3 (PWM)	5	24	analog input 1
digital pin 4	6	23	analog input 0
VCC	7	22	GND
GND	8	21	analog reference
crystal	9	20	VCC
crystal	10	19	digital pin 13
digital pin 5 (PWM)	11	18	digital pin 12
digital pin 6 (PWM)	12	17	digital pin 11 (PWM)
digital pin 7	13	16	digital pin 10 (PWM)
digital pin 8	14	15	digital pin 9 (PWM)

必要な配線

必要な配線についてまとめます。

VCCピン（7番ピン、20番ピン）

VCCピン（7番ピン、20番ピン）は、共通VCCに接続します。

GNDピン（8番ピン、22番ピン）

GNDピン（8番ピン、22番ピン）は、共通GNDに接続します。

RESETピン

RESETピン（1番ピン）は、「信号がない場合にはHighになる」ようにプルアップ抵抗を経由して共通VCCに接続します。

Crystalピン（9番ピン、10番ピン）

Crystalピン（9番ピン、10番ピン）は、発振子と接続、および、22pFコンデンサを経由してGNDに接続します。
Atmega328は、駆動電圧ごとの上限周波数が決まっています。
5V駆動（外部入力として5V接続）の場合は、16MHzの発振子を使用します。
3.3駆動（外部入力として3.3V接続）の場合は、8MHzの発振子を使用します。

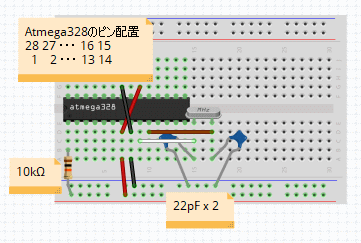

最低限の接続例

ブレッドボードの一番下の行を共通VCCとし、下から２行目を共通GNDとする想定です。
ブートローダーを書き込む際、プログラムを書き込む際、外部電源によって駆動する際には、この接続を拡張した回路を組みます。
