01．ハードウェア組み立て
ハードウェアを組み立てます。
部品表
| 部品名 | 数量 | 商品名 | 参考価格 | 購入先例 |
|---|---|---|---|---|
| ESP32-WROOM-32 | 1 | ESP32-DevKitC-32E ESP32-WROOM-32E開発ボード 4MB | 1個1,600円 | 秋月電子通商 |
| オーディオDACモジュール | 1 | PCM5102A DAC モジュール | 1個999円 | アマゾン |
| ブレッドボード | 1 | ブレッドボード BB-801 | 1個220円 | 秋月電子通商 |
| ジャンパーワイヤ | 適量 | ジャンパーワイヤ(オス-オス)セット | 1セット300円 | 秋月電子通商 |
接続表
下記接続表になるように、ブレッドボードに配線をします。
| ESP32-WROOM-32側 | PCM5102A DAC モジュール側 |
|---|---|
| ピン名称 | ピン名称 |
| GND | SCK |
| IO26 | BCK |
| IO25 | DIN |
| IO22 | LCK |
| GND | GND |
| 5V | VIN |
補足１）
PCM5102A DAC モジュールのその他のピンは何も接続しません。
| PCM5102A DAC モジュール |
|
|---|---|
| ピン名称 | 説明 |
| FLT | 無接続。Filter select : Normal latency (Low) / Lowlatency (High) |
| DEMP | 無接続。De-emphasis control for 44.1 kHz sampling rate : Off (Low) / On (High) |
| XSMT | 無接続。Soft mute control : Softmute (Low) / soft un-mute (High) |
| FMT | 無接続。Audio format selection : I2S (Low) / Left justified (High) |
| A303 | 無接続。Analog power supply. 3.3V |
| AGND | 無接続。Analog ground |
| ROUT | 無接続。Analog output from DAC left channel |
| AGND | 無接続。Analog ground |
| LROUT | 無接続。Analog output from DAC Right channel |
補足２）

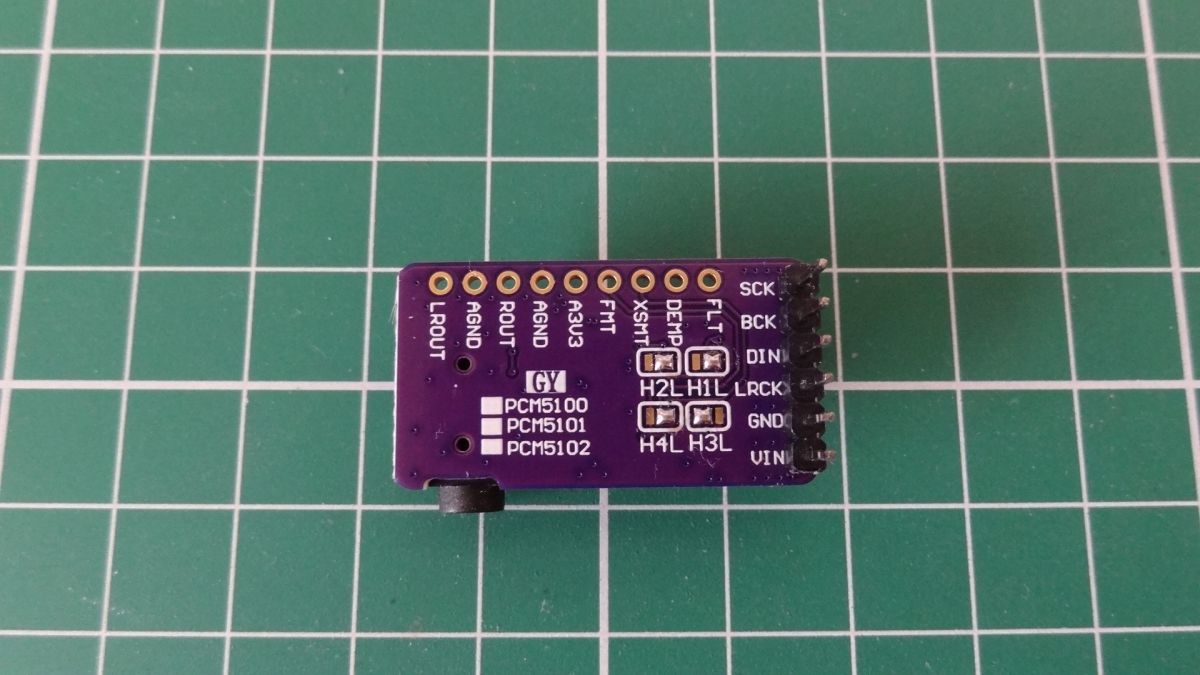

PCM5102A DAC モジュールの背面のはんだジャンパー（H1L、H2L、H3L、H4L）は、購入時点で既にはんだショートされていました。
| PCM5102A DAC モジュール |
|
|---|---|
| はんだジャンパー名称 | 購入時点のはんだショート状態と、説明 |
| H1L | LOW側ショート。Filter select : Normal latency (Low) |
| H2L | LOW側ショート。De-emphasis control for 44.1 kHz sampling rate : Off (Low) |
| H3L | HIGH側ショート。Soft mute control : soft un-mute (High) |
| H4L | LOW側ショート。Audio format selection : I2S (Low) |

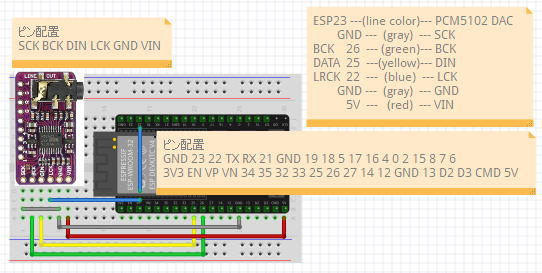

接続図

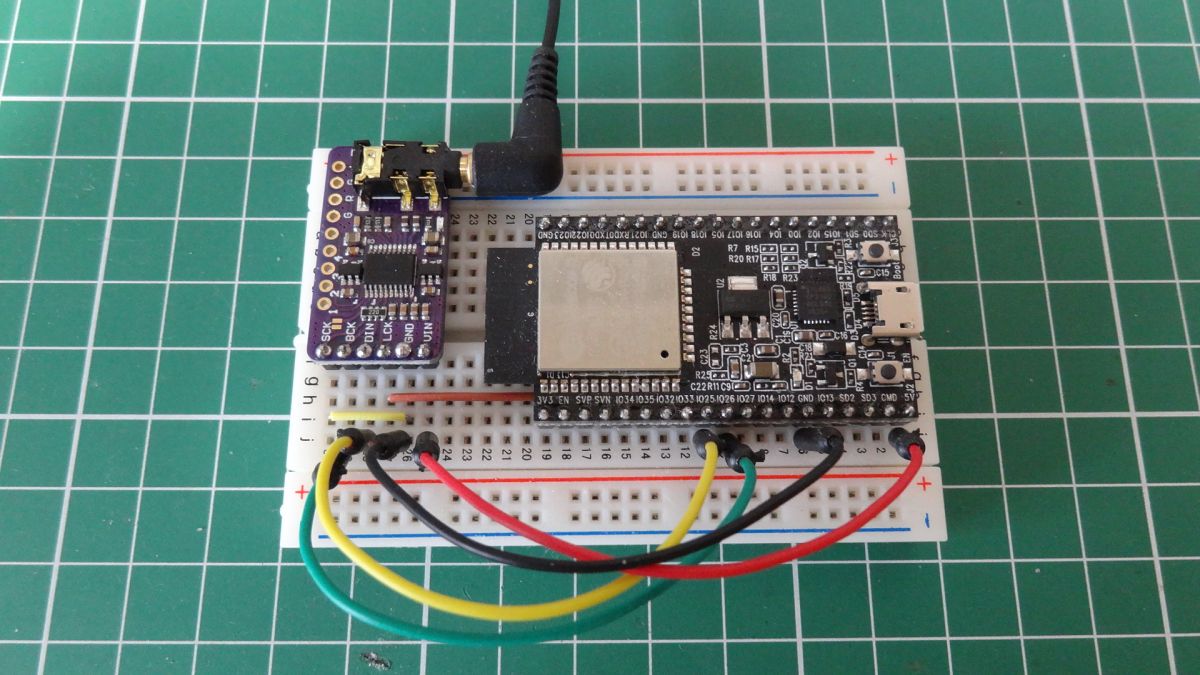

組み立て
