06.動作確認



ハードウェアとソフトウェアを起動し、動作確認

動作確認

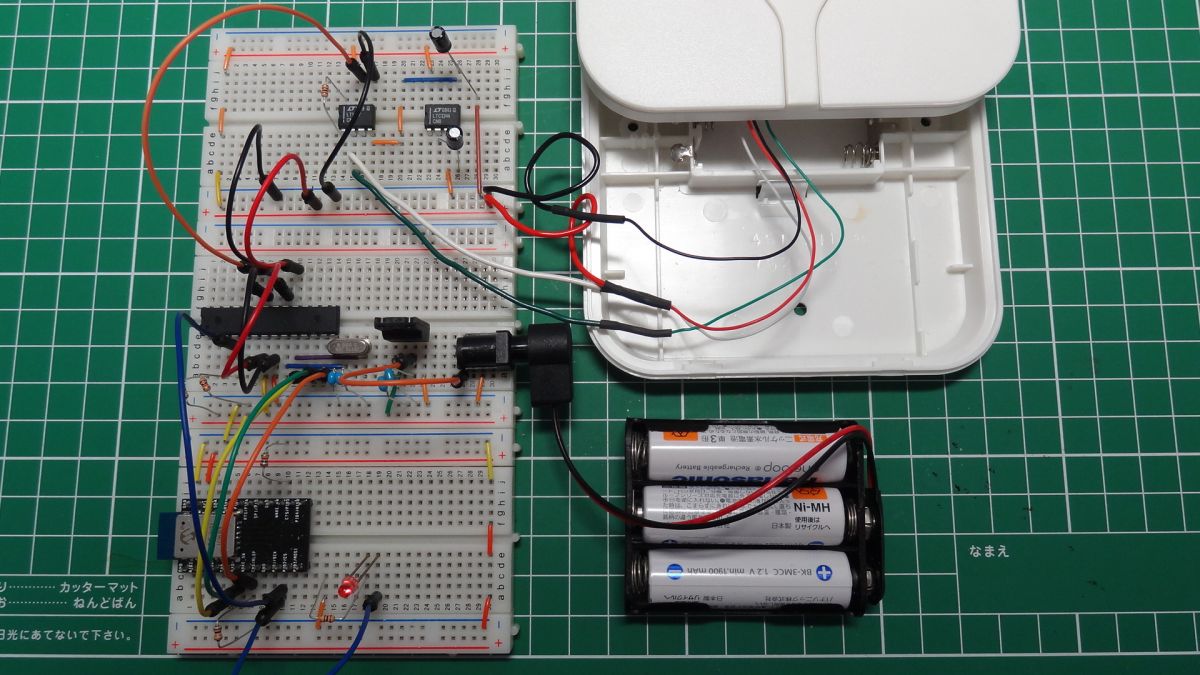

送信側ハードウェアの起動

電池を入れて、送信側ハードウェアを起動します。

受信側Androidアプリの操作

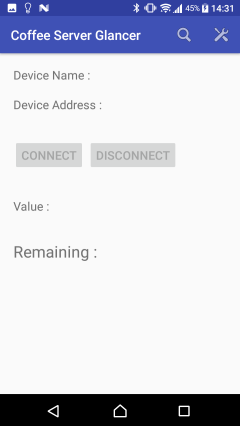

ソフト起動後の画面。
※2回目以降の起動においては、前回接続したBLEデバイスの情報が表示されます。

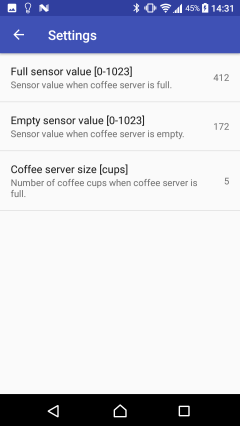

右上の「設定」アイコンをタップすると、「プリファレンスアクティビティ」に移行します。
「コーヒーサーバーが空の時のセンサー値」「コーヒーサーバーが満杯の時のセンサー値」「コーヒーサーバーの容量(コーヒーカップ数)を設定します。」

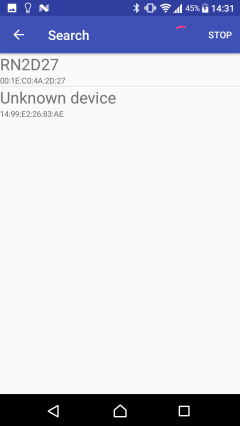

メインアクティビティに戻り、右上の「検出」アイコンをタップすると、「BLEデバイス検出アクティビティ」に移行します。


検出されたBLEデバイスの名前をタップすると、「メインアクティビティ」に戻ります。

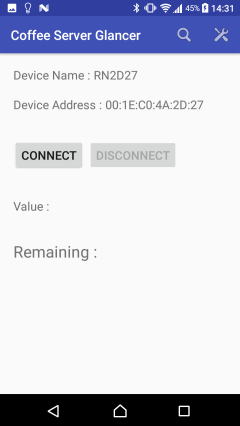

「Device Name」欄と「Device Addres」欄に、BLEデバイスの名前とアドレスが表示されます。


「Connect」ボタンと「Disconnect」ボタンがあり、「Connect」ボタンを押すと、BLEデバイスに接続します。

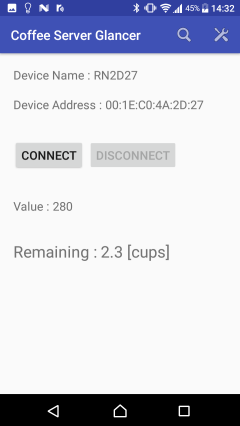

接続が完了すると、マイコンでは測定が実施され、BLEデバイスから値の変更が通知され、アプリ画面の値が表示されます。
センサー値は、0 から 1023 で、0[V] から3.3[V]を表します。
コーヒー残量(単位:カップ数)も表示されます。
すぐに、「Disconnect」ボタンが自動で押され、BLE通信を切断します。
切断が完了すると、「Connect」ボタンは有効となり、「Disconnect」ボタンが無効となります。

電流測定の結果

「測定を行っていない状態」における電流値は以下でした。(テスターを用いた電流測定の結果。テスターのレンジ設定は、20[mA]設定)

0.45 [mA]
