取得したリモコン信号の送信

解説

赤外線LEDを使用すると、取得したリモコン信号を送信して、学習リモコンを作ることができます。

リモコンの信号は、赤外線の点灯時間と消灯時間の長さの組み合わせになっています。

「リモコンの信号の取得」で取得した赤外線の点灯時間と消灯時間の長さの組み合わせで、赤外線LEDを点灯、消灯させるプログラムを作成します。（取得した時間の最初の時間は、最初の信号が来るまでの時間であり、信号としてしては意味がないので、使いません。）

ここで、赤外線LEDは、赤外線リモコンの発光周波数である38kHzのパルス波で点灯するように、26[μ秒]周期のPWM出力で点灯させます。( 38kHz => 1/38000[s] = 26.315 * 10 ^ -3 [s] = 26.315[μ秒] )


使用した赤外線LEDは、順電圧100[mA]、順電圧1.35[V]です。
mbedのデジタル出力ピンから供給できる電流は、最大40[mA]なので（参照：mbed NXP LPC1760 諸元）、mbedのデジタル出力ピンからでは、100[mA]の電流を、赤外線LEDに供給できません。
トランジスタを用いて、電流制御を行います。
3.3[V]出力ピンからであれば、100[mA]の電流を、赤外線LEDに供給することができそうです。

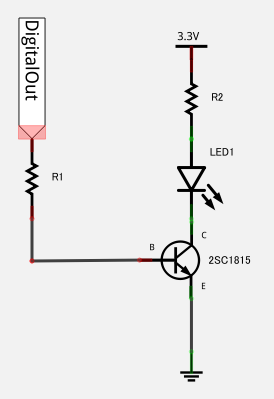

トランジスタを用いた、電流制御の回路図は、下図のようになります。



2つの抵抗（R1、R2）の抵抗値について。

【R1】
R1は、電流制御を行うための抵抗です。

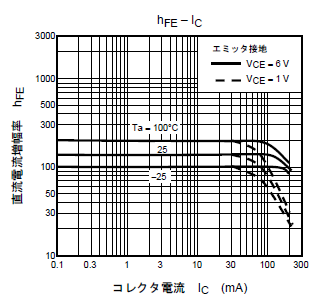

直流電流増幅率hFEを、「hFE-IC」グラフより求めます。

使用温度を25[℃]、コレクタ・エミッタ間電圧Vceを1[V]とすると、コレクタ電流Icが100[mA]のとき、直流電流増幅率hFEは、80ほど。
トランジスタのベース電流Ibとして流すべき電流値は、
Ib = Ic / hFE = ( 100 * 10 ^ -3 ) / 80 = 1.25 * 10 ^ -3 [A] = 1.25[mA]

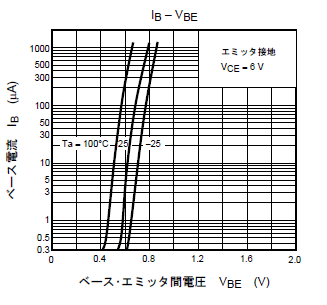

ベース・エミッタ間電圧Vbeを、「Ib-Vbe」グラフより求めます。

使用温度を25[℃]とすると、ベース電流Ibが1.25[mA]のとき、ベース・エミッタ間電圧は、コレクタ電流Icが100[mA]のとき、、0.6[V]ほど。
抵抗R1に流れる電流I2は、 コレクタ電流Icと同じなので、
I1 = Ic = 1.25 [mA]
抵抗R1に流れる電圧V1は（ ディジタル出力電圧 - ベース・エミッタ間電圧 ） なので、
V1 = 3.3 - 0.6 = 2.7 [V]
よって、抵抗R1の値は、
R1 = V1 / I1 = 2.7 / ( 1.25 * 10 ^ -3 ) = 2.16 * 10 ^ 3 [Ω] = 2.16 [kΩ]
2.16kΩに近く入手しやすい抵抗として、2.2kΩ抵抗を使用します。

【R2】
R2は、赤外線LEDに、100[mA]、1.35[V]の電気を流すための抵抗です。

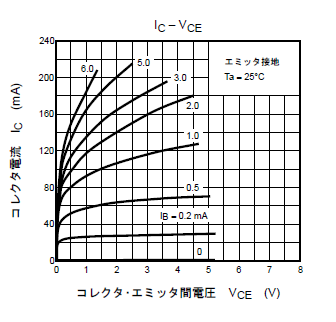

コレクタ・エミッタ間電圧Vceを、「Ic-Vce」グラフより求めます。

ベース電流Ibが1.25[mA]、コレクタ電流Icが100[mA]のとき、コレクタ・エミッタ間電圧Vceは、1.0[V]ほど。
抵抗R2に流れる電圧V2は （ 出力電圧 - 赤外線LED電圧 - コレクタ・エミッタ間電圧 ） なので、
V2 = 3.3 - 1.35 - 1.0 = 0.95
抵抗R2に流れる電流I2は、コレクタ電流Icと同じなので、
I2 = Ic = 100 [mA] = 100 * 10 ^ -3
よって、抵抗R2の値は、
R2 = V2 / I2 = 0.95 / ( 100 * 10 ^ -3 ) = 9.5 [Ω]
R2として、9.5Ωに近く入手しやすい抵抗として、10Ω抵抗を使用します。

作成したプログラムは、ボタンを押すと、取得したリモコン信号を送信します。

部品表

部品名	数量	商品名	参考価格
赤外線LED	1	高輝度赤外線LED OSI5FU5111C-40	5個100円
10Ω抵抗	1	カーボン抵抗（炭素皮膜抵抗） 1/6W 10Ω	100本100円
NPNトランジスタ	1	トランジスタ2SC1815GR	20個200円
2.2kΩ抵抗	1	カーボン抵抗（炭素皮膜抵抗） 1/6W 2.2kΩ	100本100円
プッシュスイッチ	1	タクトスイッチ	1個10円
10kΩ抵抗	1	カーボン抵抗（炭素皮膜抵抗） 1/6W 10kΩ	100本100円
mbedボード	1	mbed NXP LPC1768	5,250円
ブレッドボード	1	EIC-801	250円
ジャンパーワイヤ	適量	ジャンパーコード（オス－オス）セット	100mm49個 150mm8個 200mm4個 250mm4個 のセット200円

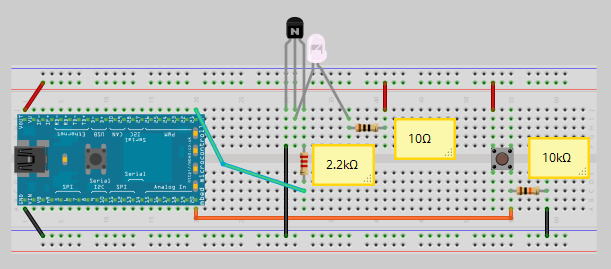

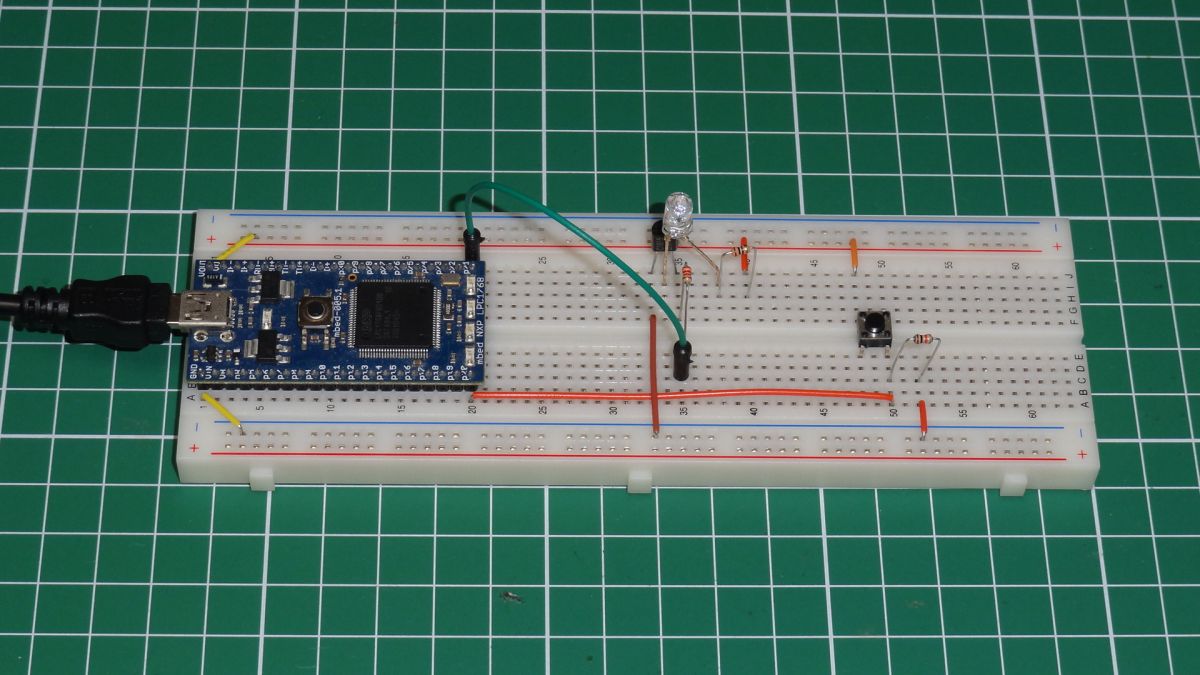

接続例

サンプルコード

#include "mbed.h" #define DEBOUNCEDELAY 500 // Turn ON/OFF the power of TV int ARRAY_HIGHLOW[] = { 3507, 1686, 493, 400, 469, 1242, 494, 375, 493, 375, 494, 375, 493, 399, 469, 400, 469, 399, 469, 375, 494, 399, 469, 375, 493, 373, 496, 373, 495, 1268, 468, 377, 492, 399, 469, 400, 469, 373, 495, 399, 469, 400, 469, 399, 469, 373, 495, 400, 469, 1268, 468, 400, 469, 399, 469, 400, 468, 374, 495, 399, 469, 400, 468, 374, 495, 400, 468, 1268, 469, 400, 468, 1268, 469, 1243, 494, 1268, 468, 1268, 469, 400, 468, 375, 494, 1268, 468, 400, 469, 1243, 493, 1245, 492, 1268, 469, 1268, 468, 400, 469, 1243, 493, 74551, 3533, 1685, 494, 375, 493, 1268, 469, 374, 494, 400, 469, 399, 469, 399, 469, 376, 493, 372, 496, 399, 469, 400, 469, 376, 492, 399, 469, 400, 469, 1267, 469, 400, 469, 399, 469, 373, 495, 400, 469, 399, 469, 400, 468, 400, 469, 399, 469, 400, 468, 1268, 469, 400, 468, 376, 493, 374, 494, 400, 468, 400, 468, 377, 492, 400, 468, 400, 469, 1245, 492, 399, 469, 1243, 494, 1268, 468, 1269, 468, 1268, 421, 447, 469, 376, 492, 1245, 444, 425, 491, 1269, 420, 1316, 421, 1293, 491, 1269, 468, 377, 491, 1244, 445, 74608, 3508, 1710, 469, 399, 469, 1268, 469, 399, 469, 399, 469, 400, 469, 399, 469, 399, 469, 400, 469, 375, 493, 399, 469, 400, 469, 373, 495, 373, 495, 1268, 469, 399, 469, 400, 469, 399, 469, 400, 468, 373, 496, 399, 469, 400, 468, 375, 494, 399, 469, 1268, 469, 400, 468, 400, 468, 400, 469, 400, 468, 400, 468, 400, 469, 400, 468, 374, 494, 1269, 468, 400, 469, 1268, 468, 1243, 494, 1268, 469, 1268, 468, 400, 469, 400, 468, 1268, 469, 376, 492, 1269, 468, 1268, 469, 1268, 468, 1244, 493, 400, 468, 1242, 495, }; DigitalIn g_digitalinButton(p20); PwmOut g_pwmoutLed(p21); void sendSignal() { g_pwmoutLed.period_us( 26 ); // 38KHz => 1/38000[s] = 26.315 * 10 ^ -6 [s] = 26.315 [us] int iCountHighLow = sizeof( ARRAY_HIGHLOW ) / sizeof( ARRAY_HIGHLOW[0] ); for( int iIndexHighLow = 0; iIndexHighLow < iCountHighLow; iIndexHighLow++ ) { g_pwmoutLed.write( 0.5 * (1 - (iIndexHighLow % 2)) ); // iIndexHighLow : even number -> 0.5, uneven number -> 0 wait_us( ARRAY_HIGHLOW[iIndexHighLow] ); } } int main() { Timer timer; timer.start(); int iMilliSec_prev = timer.read_ms(); int iButtonState_prev = 0; while(1) { int iButtonState = g_digitalinButton; if( 0 == iButtonState_prev && 1 == iButtonState ) { int iMilliSec = timer.read_ms(); if( DEBOUNCEDELAY < (iMilliSec - iMilliSec_prev) ) { sendSignal(); } iMilliSec_prev = iMilliSec; } iButtonState_prev = iButtonState; } }

mbed.org ページへのリンク

http://mbed.org/users/nobuki/code/irsender2/
