LCD (Liquid Crystal Display) にIPアドレスを表示する（WebIOPi利用）

解説

Python の socket ライブラリにより、IPアドレスを取得することができます。
IPアドレスの取得方法は、stackoverflow.comの「How can I get the IP address of eth0 in Python?」を参考にしました。

部品表

部品名	数量	商品名	参考価格
LCDシールド	1	「LCD (Liquid Crystal Display) に文字列を表示する（WebIOPi 利用）」の内容をシールド化したもの	-
Raspberry Pi	1	Raspberry Pi 3 Model B	6,300円

WebIOPiのインストール

Raspberry Pi にWebIOPiをインストールしてない場合は、まず、WebIOPiをインストールします。

WebIOPiのインストール

スクリプトファイルの作成

「/home/pi/work/webiopi」フォルダに、「lcd_ipaddress.py」というファイル名で、以下の内容のスクリプトファイルを作成します。

import webiopi import socket import sys,os sys.path.append(os.path.dirname(os.path.abspath(__file__))) from liquidcrystal import LiquidCrystal lcd = LiquidCrystal( 6, 5, 22, 27, 17, 4 ) lcd.clear() lcd.setCursor( 0, 0 ) lcd.write( "IP Address :" ) lcd.setCursor( 0, 1 ) s = socket.socket(socket.AF_INET, socket.SOCK_DGRAM) s.connect( ("8.8.8.8", 80) ) lcd.write( s.getsockname()[0] ) s.close()

WebIOPi サービスの設定の変更

WebIOPi のサービスを開始したときに、作成したスクリプトが実行されるように、WebIOPi サービスの設定を変更します。

WebIOPi サービスの設定は、「/etc/webiopi/config」ファイルに記述されています。

以下のコマンドを実行し、「/etc/webiopi/config」ファイルを開きます。

sudo nano /etc/webiopi/config

[SCRIPTS] セクションを探し、[SCRIPTS] セクションの「myscript =」に、作成したスクリプトファイルを指定します。

（・・・省略・・・） #------------------------------------------------------------------------# [SCRIPTS] # Load custom scripts syntax : # name = sourcefile # each sourcefile may have setup, loop and destroy functions and macros #myscript = /home/pi/webiopi/examples/scripts/macros/script.py myscript = /home/pi/work/webiopi/lcd_ipaddress.py #------------------------------------------------------------------------# [HTTP] （・・・省略・・・）

編集し終えたら、
Ctrl + O
で上書き保存し、
Ctrl + X
で nano を終了します。

実行

WebIOPi のサービスを開始します。

sudo systemctl start webiopi

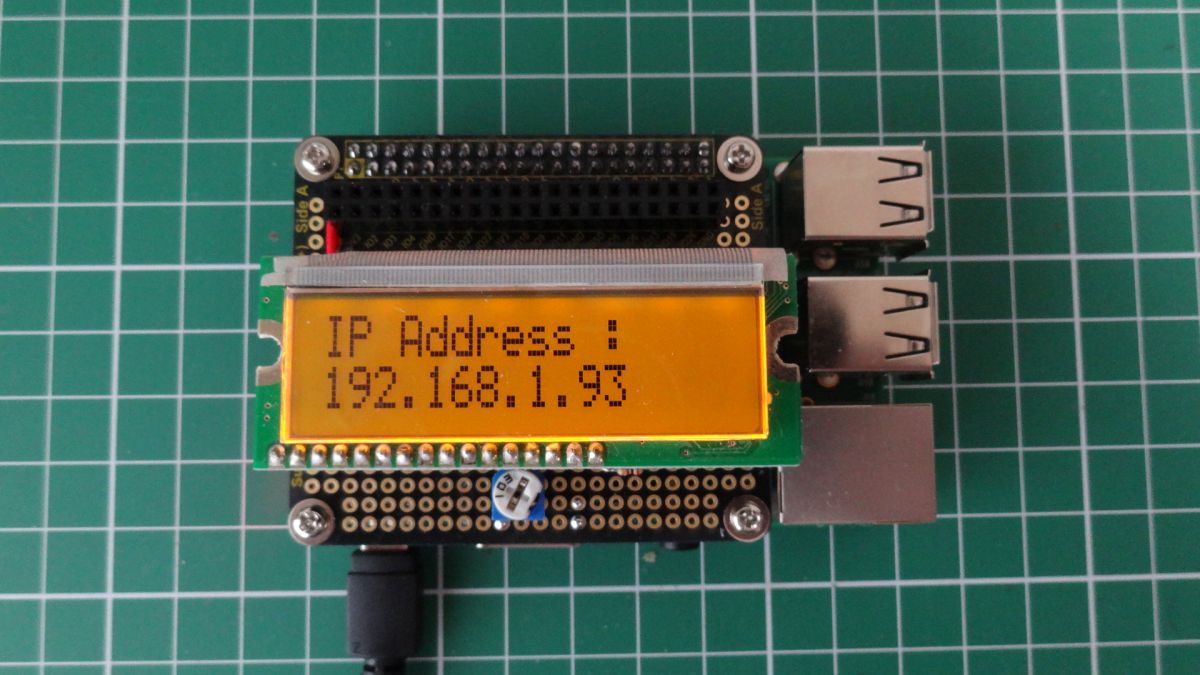

IPアドレスがLCDに表示されます。

WebIOPi のサービスを終了するには、以下のコマンドを実行します。

sudo systemctl stop webiopi

ダウンロード

サンプルスクリプトファイル
