LEDを点滅させる（Wiring Pi 利用）
解説
GPIOとGNDの間に、LEDと抵抗を繋ぎ、digitalWrite関数と、delay関数を組み合わせて使用することで、LEDを点滅させることができます。（抵抗値の計算方法は、「LEDを点滅させる（WebIOPi 利用）」を参照）
部品表
| 部品名 | 数量 | 商品名 | 参考価格 |
|---|---|---|---|
| LED | 1 | 赤色LED 3mm OSDR3133A | 100個350円 |
| 100Ω抵抗器 | 1 | カーボン抵抗（炭素皮膜抵抗） 1/6W 100Ω | 100本100円 |
| Raspberry Pi | 1 | Raspberry Pi 3 Model B | 6,300円 |
| ブレッドボード | 1 | EIC-801 | 250円 |
| ジャンパーワイヤ | 適量 | ジャンパーワイヤ（オス－メス） | 10本300円 |
接続例

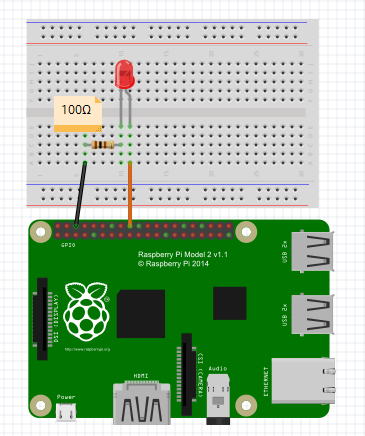

出力ピンとして、GPIO 24 を使用した場合の接続例
Wiring Pi のインストール
Raspberry Pi に Wiring Pi をインストールしてない場合は、まず、Wiring Pi をインストールします。
Wiring Pi のインストール
プログラムファイルの作成
「/home/pi/work/wiringpi」フォルダに、「led_blink.c」というファイル名で、以下の内容のファイルを作成します。
実行ファイル作成
コンパイルし、実行ファイルを作成します。
以下のコマンドを実行します。
実行
作成した実行ファイルを実行します。

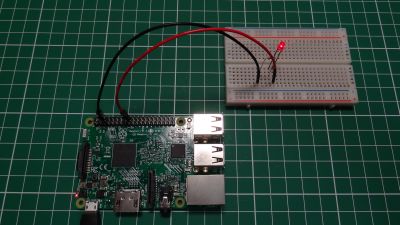

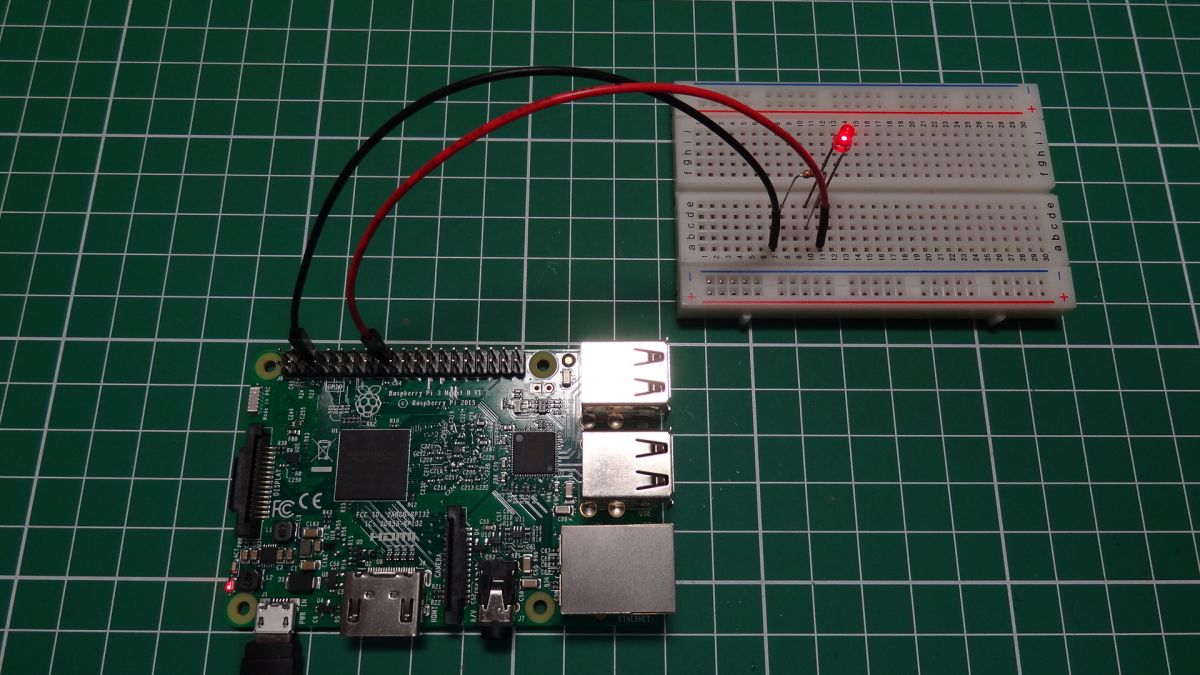

LEDが点滅します。
Ctrl + C
で終了します。
