ディープスリープと休止
解説
RN4020には、省電力モードとして、「ディープスリープ」と「休止」の２種類のモードがあります。
モードの違い、モード移行方法についてまとめます。
モードの違い
「活動中」、「ディープスリープ」、「休止中」の違いは以下です。
| モード | 消費電流 | コマンド送信※1 | BLE接続※2 |
|---|---|---|---|
| 活動中 | ～20 [mA] | 可 | 可 |
| ディープスリープ | ～5 [μA] | 不可 | 可 |
| 休止中 | ～900 [nA] | 不可 | 不可 |
- ※1 コマンド送信
- シリアル接続を通した、コマンドの送信（コマンドの実行）が可能かどうか。
- ※2 BLE接続
- BLEデバイスに接続する側（たとえばスマートフォン）から、BLEデバイスへの接続が可能かどうか。
モード移行方法

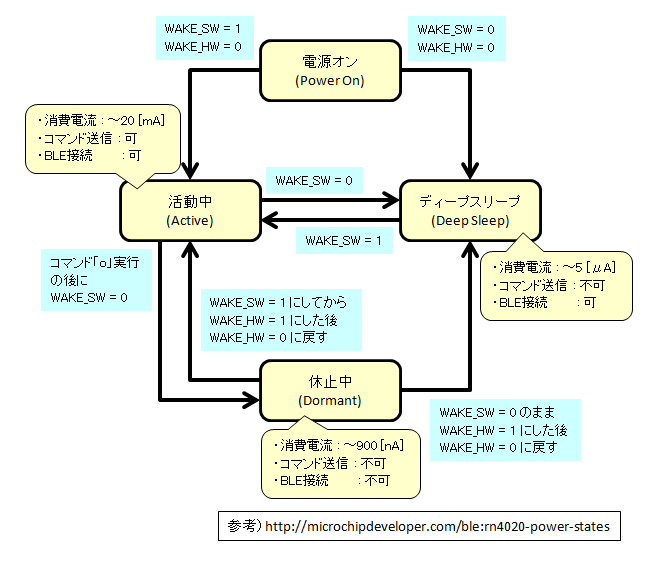

「活動中」、「ディープスリープ」、「休止中」の移行方法は以下です。
