02．ハードウェア仕様

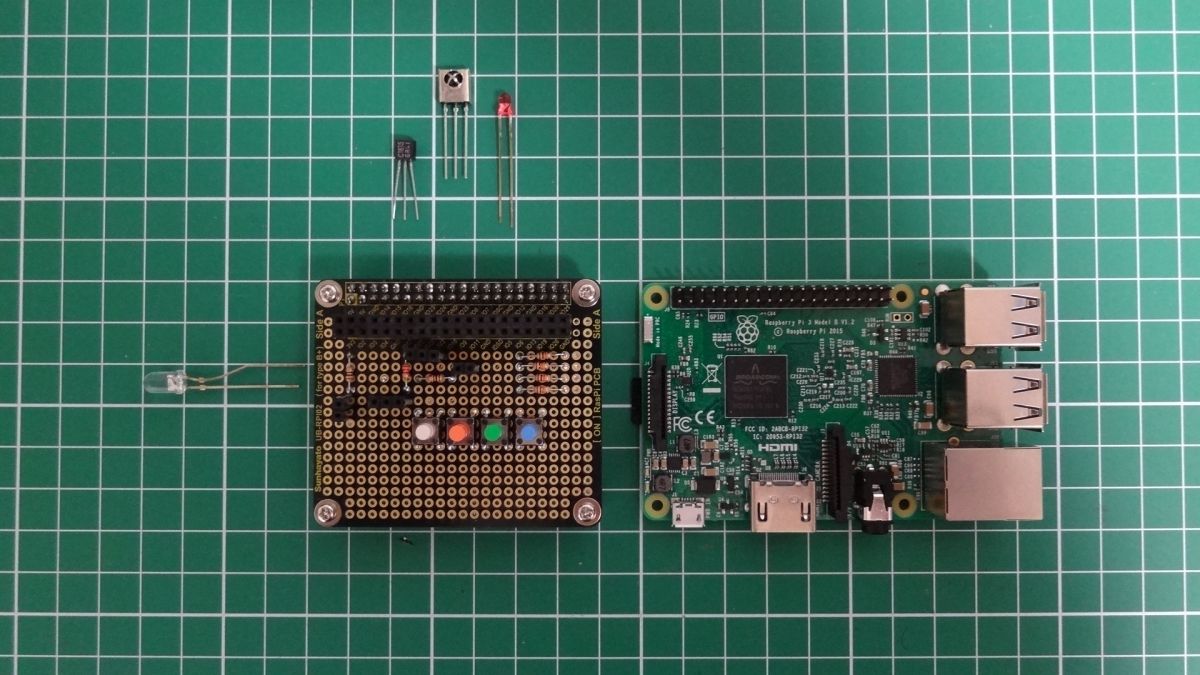

主要部品の Raspberry Pi、赤外線リモコン受信モジュール、赤外線LED、プッシュスイッチの他に、部品毎に必要な抵抗、トランジスタ、状態表示用の赤色LED、等を用意します。
ユニバーサル基板を用いてシールド化します。
赤外線リモコン受信モジュール、赤外線LED、NPNトランジスタ、赤色LEDを、交換可能にするために、基板には、ピンソケットをはんだ付けします。
「赤外線リモコン受信モジュール」の使用方法については、「リモコンの信号の取得（Wiring Pi 利用）」参照。
「赤外線LED」「NPNトランジスタ」「プッシュスイッチ」の使用方法については、「取得したリモコン信号の送信（Wiring Pi 利用）」参照。
部品表
| 部品名 | 数量 | 商品名 | 参考価格 | 購入先例 |
|---|---|---|---|---|
| Raspberry Pi | 1 | Raspberry Pi 3 Model B | 6,300円 | アマゾン |
| 赤外線リモコン受信モジュール | 1 | 赤外線リモコン受信モジュールPL-IRM1261-C438 | 100円 | 秋月電子通商 |
| 赤外線LED | 1 | 高輝度赤外線LED OSI5FU5111C-40 | 5個100円 | 秋月電子通商 |
| 10Ω抵抗 | 1 | カーボン抵抗（炭素皮膜抵抗） 1/6W 10Ω | 100本100円 | 秋月電子通商 |
| NPNトランジスタ | 1 | トランジスタ2SC1815GR | 20個200円 | 秋月電子通商 |
| 2.2kΩ抵抗 | 1 | カーボン抵抗（炭素皮膜抵抗） 1/6W 2.2kΩ | 100本100円 | 秋月電子通商 |
| プッシュスイッチ | 4 | タクトスイッチ | 1個10円 | 秋月電子通商 |
| 10kΩ抵抗 | 4 | カーボン抵抗（炭素皮膜抵抗） 1/6W 10kΩ | 100本100円 | 秋月電子通商 |
| 赤色LED | 1 | 赤色LED 3mm OSDR3133A | 100個350円 | 秋月電子通商 |
| 100Ω抵抗器 | 1 | カーボン抵抗（炭素皮膜抵抗） 1/6W 100Ω | 100本100円 | 秋月電子通商 |
| ユニバーサル基板 | 1 | サンハヤト Raspberry Pi B+ 用ユニバーサル基板 UB-RPI02 | 832円 | 千石電商 |
| スペーサー | 1セット | Raspberry Pi 向け M2.6×11mm 六角スペーサーセット（M2.6×11mmスペーサー、ネジ、ワッシャ） M2.6スペーサー 11mm ×4個 M2.6ネジ 5mm ×8個 M2.6ワッシャ ×8個 |
1セット 158円 |
千石電商 |
| ピンソケット | 1 | ピンソケット（メス） 2×20 (40P) | 80円 | 秋月電子通商 |
| ピンソケット | 1本 | 分割ロングピンソケット １ｘ４２（４２Ｐ） | 1本80円 | 秋月電子通商 |
