16．モデルファイル読み込みの進捗表示

15．で作成したモデルビューワは、ファイルサイズの大きなモデルファイルを読み込んだ際など、ファイル読み込み開始からファイル読み込み完了まで時間を要する場合に、ソフトウェアが固まったかのような状態になります。
モデルファイル読み込みの進捗表示ダイアログを表示し、ファイル読み込み開始からファイル読み込み完了まで時間を要する場合でも、ソフトウェアが固まったかのような状態にならないようにします。

プロジェクトを開く

15．で作成したモデルビューワプロジェクトを開きます。

「プログレスダイアログ」を新規作成する

「リソースビュー／ModelViewer／ModelViewer.rc／Dialog」とツリーを開き、右クリックメニューから「Dialogを挿入」を選択します。

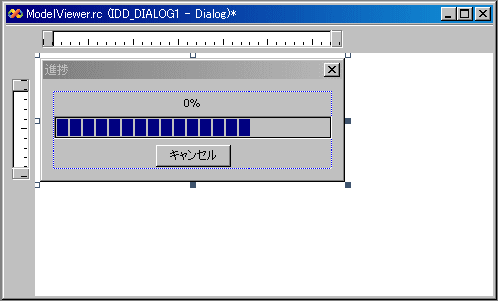

下図のようなデザインのダイアログを作成します。



ダイアログのIDを、　「IDD_DIALOG1」　から　「IDD_PROGRESS」　に変更します。
ダイアログのCaptionを、　「Dialog」　から　「進捗」　に変更します。
ダイアログのVisibleを、　「False」　から　「True」　に変更します。
スタティックコントロール（「0%」表示されているコントロール）のIDを、　「IDC_STATIC」　から　「IDC_STATIC_PERCENT」　に変更します。
プログレスコントロールのIDを、　「IDC_PROGRESS1」　から　「IDC_PROGRESS_MAIN」　に変更します。
「OK」ボタンは削除します。

ビルドし、エラー、警告がないことを確認します。

「プログレスダイアログ」クラスを新規作成する

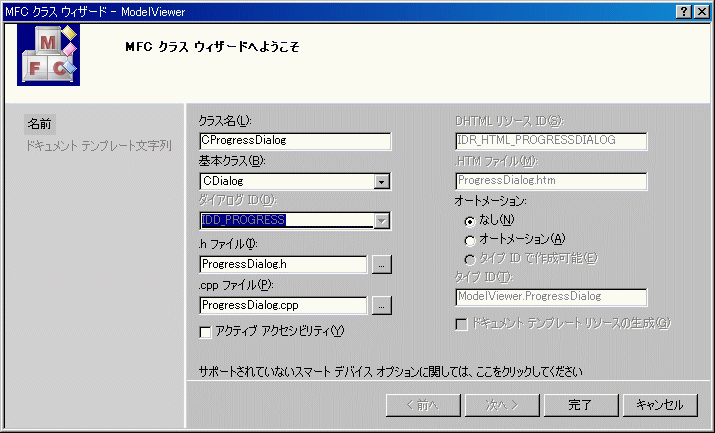

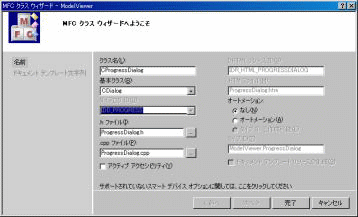

「プログレスダイアログ」上で右クリックメニューから「クラスの追加」を選択します。

クラス名：CProgressDialog
基本クラス：CDialog



「完了」ボタンを押します。

ビルドし、エラー、警告がないことを確認します。

プログレスダコントロールメンバ変数の追加

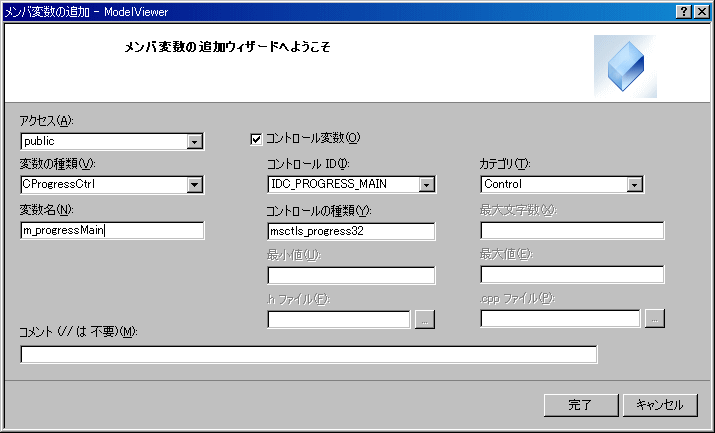

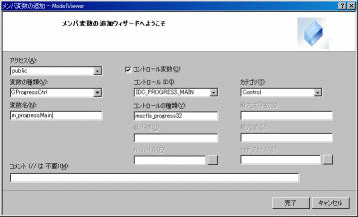

「IDC_PROGRESS_MAIN」 プログレスコントロール上で右クリックメニューから「変数の追加」を選択します。

変数名：m_progressMain



「完了」ボタンを押します。

ビルドし、エラー、警告がないことを確認します。

「プログレスダイアログ」クラスのメンバ変数、メンバ関数の宣言の追加

ProgressDialog.h のプログレスダイアログクラス定義の最初にメンバ変数、メンバ関数の宣言を追加します。

class CProgressDialog : public CDialog { public: // キャンセル ボタンのチェック BOOL CheckCancelButton(); // プログレス ダイアログの処理 void SetRange(int nLower,int nUpper); int SetStep(int nStep); int SetPos(int nPos); int OffsetPos(int nPos); int StepIt(); private: void ReEnableParent(); void UpdatePercent(int nCurrent); void PumpMessages(); virtual void OnOK(){}; private: int m_nLower; int m_nUpper; int m_nStep; BOOL m_bCancel; BOOL m_bParentDisabled; DECLARE_DYNAMIC(CProgressDialog) （・・・以下略・・・）

ビルドし、エラー、警告がないことを確認します。

「プログレスダイアログ」クラスのコンストラクタ、デストラクタの編集

ProgressDialog.cpp のプログレスダイアログクラスのコンストラクタ、デストラクタを以下のように編集します。

CProgressDialog::CProgressDialog(CWnd* pParent /*=NULL*/) : CDialog(CProgressDialog::IDD, pParent) { m_bCancel=FALSE; m_nLower=0; m_nUpper=100; m_nStep=10; m_bParentDisabled = FALSE; } CProgressDialog::~CProgressDialog() { if( NULL != m_hWnd ) { DestroyWindow(); } }

ビルドし、エラー、警告がないことを確認します。

「プログレスダイアログ」クラスのメンバ関数の定義の追加

ProgressDialog.cpp にメンバ関数の定義を追加します。

BOOL CProgressDialog::CheckCancelButton() { // ペンディング中のメッセージの処理 PumpMessages(); // m_bCancel を FALSE に戻すことにより // ユーザがキャンセル ボタンを押すまで、CheckCancelButton は // FALSE を返します。このため、CheckCancelButton を呼び出した // 後にオペレーションを継続することが可能になります。 // もし m_bCancel が TRUE に設定されたままだと、次回以降の // CheckCancelButton の呼び出しは常に TRUE を返してしまいます。 BOOL bResult = m_bCancel; m_bCancel = FALSE; return bResult; } void CProgressDialog::SetRange(int nLower,int nUpper) { m_nLower = nLower; m_nUpper = nUpper; m_progressMain.SetRange(nLower,nUpper); } int CProgressDialog::SetStep(int nStep) { m_nStep = nStep; // 後でパーセンテージの計算を行う際に利用します。 return m_progressMain.SetStep(nStep); } int CProgressDialog::SetPos(int nPos) { PumpMessages(); int iResult = m_progressMain.SetPos(nPos); UpdatePercent(nPos); return iResult; } int CProgressDialog::OffsetPos(int nPos) { PumpMessages(); int iResult = m_progressMain.OffsetPos(nPos); UpdatePercent(iResult+nPos); return iResult; } int CProgressDialog::StepIt() { PumpMessages(); int iResult = m_progressMain.StepIt(); UpdatePercent(iResult+m_nStep); return iResult; } void CProgressDialog::ReEnableParent() { if(m_bParentDisabled && (m_pParentWnd!=NULL)) { m_pParentWnd->EnableWindow(TRUE); } m_bParentDisabled=FALSE; } void CProgressDialog::UpdatePercent(int nNewPos) { CWnd *pWndPercent = GetDlgItem(IDC_STATIC_PERCENT); int nPercent; int nDivisor = m_nUpper - m_nLower; ASSERT(nDivisor>0); // m_nLower は m_nUpper 未満でなければいけません。 int nDividend = (nNewPos - m_nLower); ASSERT(nDividend>=0); // 現在位置は m_nLower 以上でなければいけません。 nPercent = nDividend * 100 / nDivisor; // プログレス コントロールは折り返し可能なので、それに応じてパーセンテージも // 折り返すようにします。ただし、剰余を取る際、100% を 0% としてはいけません。 if(nPercent!=100) { nPercent %= 100; } // パーセンテージを表示します。 CString strBuf; strBuf.Format(_T("%d%c"),nPercent,_T('%')); CString strCur; // 現在のパーセンテージを取得 pWndPercent->GetWindowText(strCur); if (strCur != strBuf) { pWndPercent->SetWindowText(strBuf); } } void CProgressDialog::PumpMessages() { // ダイアログを使用する前に Create() を呼んでください。 ASSERT(m_hWnd!=NULL); MSG msg; // ダイアログ メッセージの処理 while(PeekMessage(&msg, NULL, 0, 0, PM_REMOVE)) { if(!IsDialogMessage(&msg)) { TranslateMessage(&msg); DispatchMessage(&msg); } } }

ビルドし、エラー、警告がないことを確認します。

「プログレスダイアログ」クラスにCreate関数の追加、編集

プロパティウィンドウを用いて、プログレスダイアログクラスに　Create関数　を追加します。
Create関数のインターフェースを

BOOL CProgressDialog::Create(CWnd* pParentWnd)

に変更します。（ProgressDialog.cpp　および　ProgressDialog.h　を編集します。）

Create関数を以下のように編集します。

BOOL CProgressDialog::Create(CWnd* pParentWnd) { // TODO: ここに特定なコードを追加するか、もしくは基本クラスを呼び出してください。 m_pParentWnd = CWnd::GetSafeOwner(pParentWnd); // m_bParentDisabled は、このダイアログが破棄された時に、親ウィンドウを // 再び有効にするために使用します。従って、この時点で親ウィンドウがすでに // 有効な場合のみ、この変数に TRUE を設定します。 if((m_pParentWnd!=NULL) && m_pParentWnd->IsWindowEnabled()) { m_pParentWnd->EnableWindow(FALSE); m_bParentDisabled = TRUE; } if(!CDialog::Create(CProgressDialog::IDD,pParentWnd)) { ReEnableParent(); return FALSE; } return TRUE; }

ビルドし、エラー、警告がないことを確認します。

「プログレスダイアログ」クラスにDestroyWindow関数の追加

プロパティウィンドウを用いて、プログレスダイアログクラスに　DestroyWindow関数　を追加します。

DestroyWindow関数を以下のように編集します。

BOOL CProgressDialog::DestroyWindow() { // TODO: ここに特定なコードを追加するか、もしくは基本クラスを呼び出してください。 ReEnableParent(); return CDialog::DestroyWindow(); }

ビルドし、エラー、警告がないことを確認します。

「プログレスダイアログ」クラスにOnCancel関数の追加

プロパティウィンドウを用いて、プログレスダイアログクラスに　OnCancel関数　を追加します。

OnCancel関数を以下のように編集します。

void CProgressDialog::OnCancel() { // TODO: ここに特定なコードを追加するか、もしくは基本クラスを呼び出してください。 m_bCancel=TRUE; //CDialog::OnCancel(); }

ビルドし、エラー、警告がないことを確認します。

モデルファイル読み込み進捗表示コールバック関数の作成

ModelViewerView.cpp のファイルのヘッダー部に
#include "ProgressDialog.h"
進捗表示ダイアログオブジェクトの宣言
モデルファイル読み込み進捗表示コールバック関数定義
を追加します。

// ModelViewerView.cpp : CModelViewerView クラスの実装 // #include "stdafx.h" #include "ModelViewer.h" #include "ModelViewerDoc.h" #include "ModelViewerView.h" #include "LoadStlFile.h" #include "LoadObjFile.h" #include "PluginObject\PluginObjectUtility.h" #include <math.h> // sqrt() #include "ProgressDialog.h" #define NhGlobalAlloc(a,b) (b ? GlobalAlloc(a,b) : 0) #define NhGlobalFree(a) if( a ){ GlobalFree(a); a = 0; } #define NhGlobalLock(a) (a ? GlobalLock(a) : 0) #define NhGlobalUnlock(a) if( a ){ GlobalUnlock(a); } #define NhGlobalSize(a) (a ? GlobalSize(a) : 0) #define NhGlobalFlags(a) (a ? GlobalFlags(a) : 0) #ifdef _DEBUG #define new DEBUG_NEW #endif static CProgressDialog* spProgressDlg = NULL; int CALLBACK CallbackProgressDialog(int iPos, int iMax) { if( -1 == iPos ) { delete spProgressDlg; spProgressDlg = new CProgressDialog; spProgressDlg->Create( AfxGetMainWnd() ); return 1; } if( -1 == iMax ) { delete spProgressDlg; spProgressDlg = NULL; return 1; } if( NULL == spProgressDlg ) { return 1; } if( spProgressDlg->CheckCancelButton() ) { delete spProgressDlg; spProgressDlg = NULL; return 0; } spProgressDlg->SetPos( (int)((double)iPos / (double)iMax * 100.0 + 0.5) ); return 1; } // CModelViewerView （・・・以下略・・・）

ビルドし、エラー、警告がないことを確認します。

LoadModel関数にコールバック関数を渡す

ModelViewerView.cpp のCModelViewerView::OnFileOpen関数の

int iResult = m_vLoadPlugin[uiIndexPlugin].LoadModel( dlg.GetPathName().GetBuffer(MAX_PATH), NULL, &pluginmodel );

を

CallbackProgressDialog( -1, 0 ); int iResult = m_vLoadPlugin[uiIndexPlugin].LoadModel( dlg.GetPathName().GetBuffer(MAX_PATH), (FARPROC)CallbackProgressDialog, &pluginmodel ); CallbackProgressDialog( 0, -1 );

と書き換えます。
（LoadModel関数呼び出しの前に
　CallbackProgressDialog( -1, 0 );を追加し、
　LoadModel関数呼び出しの後に
　CallbackProgressDialog( 0, -1 );を追加し、
　LoadModel関数呼び出しの第２引数を、NULLから
　(FARPROC)CallbackProgressDialogに変更します。）

ビルドし、エラー、警告がないことを確認します。

実行

実行し、ファイルサイズの大きなモデルファイルを読み込み、モデルファイル読み込み進捗ダイアログが表示されるのを確認します。

ダウンロード

実行形式ファイルダウンロード (ModelViewerOpenGLMFC2005_16_exe.lzh)

ソースファイルダウンロード (ModelViewerOpenGLMFC2005_16_src.lzh)
