目次 > メニュー > 解析

解析


測定

測定ダイアログが表示されます。
測定したい要素ピックすると、エディットボックスに測定結果が表示されます。

要素特性

要素特性ダイアログが表示されます。
要素ピックすると、エディットボックスにピックした要素の要素特性が表示されます。

ミニマックス

ミニマックス計算をを行うダイアログが表示されます。
「『計算』ボタンを押す」は「任意の場所でマウス中ボタンクリック」で代替可能です。

体積計算

体積計算をを行うダイアログが表示されます。
「『計算』ボタンを押す」は「任意の場所でマウス中ボタンクリック」で代替可能です。

投影面積計算

投影面積計算を行うダイアログが表示されます。
モデルをXY平面に投影したときにできる図形の面積が求まります。
「『計算』ボタンを押す」は「任意の場所でマウス中ボタンクリック」で代替可能です。

ソリッド判定

ソリッド判定を行うダイアログが表示されます。
判定を行うと、モデルオブジェクトがソリッド(=閉じたポリゴン)であるかを判定した結果が表示されます。
「『判定』ボタンを押す」は「任意の場所でマウス中ボタンクリック」で代替可能です。

断面表示(ピック)

断面表示ダイアログが表示されます。
面法線ベクトルを指定し、点をピックすると、ピックした点と指定した面法線ベクトルから求まる平面での断面が表示されます。

断面表示(方程式)

断面表示ダイアログが表示されます。
有効チェックボックスにチェックを入れると、指定した平面方程式から求まる平面での断面が表示されます。

工具モデル表示

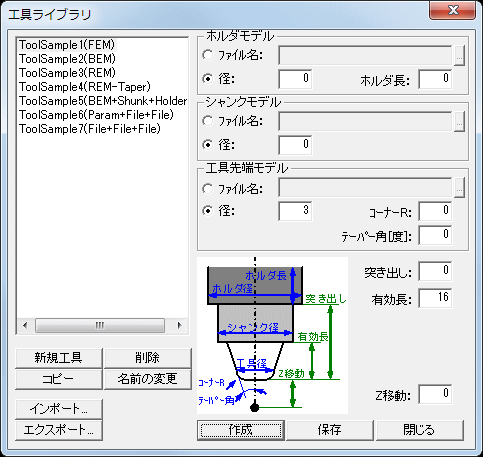

まず工具ライブラリダイアログが表示されます。
工具ライブラリダイアログでは、新たな工具の追加や、工具の設定の変更などを行うことができます。
作成する工具を選択し、作成ボタンを押します。
工具の作成に成功すると、工具モデルダイアログが表示されます。
工具モデルを表示したい場所をピックすると、工具モデルはピックした点に移動します。
