リモコンの信号の取得

解説

赤外線リモコン受信モジュールを使用すると、リモコンの信号を取得することができます。

リモコンの信号は、赤外線の点灯時間と消灯時間の長さの組み合わせになっています。

赤外線リモコン受信モジュールは、赤外線を受信していないときは、VoutピンからHIGH電圧を出力し、赤外線を受信しているときは、VoutピンからLOW電圧を出力します。

Arduinoで、赤外線リモコン受信モジュールのVoutピンのHIGH電圧の時間、LOW電圧の時間を、取得します。

作成したプログラムは、この後に続いて製作する「取得したリモコン信号の送信」のために、シリアル出力します。

部品表

部品名	数量	商品名	参考価格
赤外線リモコン受信モジュール	1	赤外線リモコン受信モジュールPL-IRM1261-C438	100円
Arduinoボード	1	Arduino Uno	2,780円
ブレッドボード	1	EIC-801	250円
ジャンパーワイヤ	適量	ジャンパーコード（オス－オス）セット	100mm49個 150mm8個 200mm4個 250mm4個 のセット200円

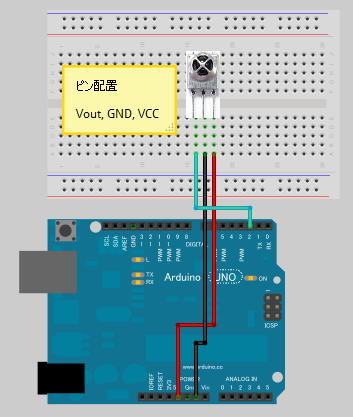

接続例

サンプルコード

#define PIN_IRRECEIVER 2 void setup() { Serial.begin(115200); // PCとの通信速度 pinMode(PIN_IRRECEIVER, INPUT); } void loop() { static int s_iState_prev = HIGH; static unsigned long s_ulMicros_prev = 0; int iState = digitalRead(PIN_IRRECEIVER); // センサー値を読み取る if( iState != s_iState_prev ) { // 前回センサー値が変化した時間からの経過時間を算出してシリアルに書き出し s_iState_prev = iState; unsigned long ulMicros = micros(); Serial.print( ulMicros - s_ulMicros_prev ); Serial.print( ", " ); s_ulMicros_prev = ulMicros; } }

実行

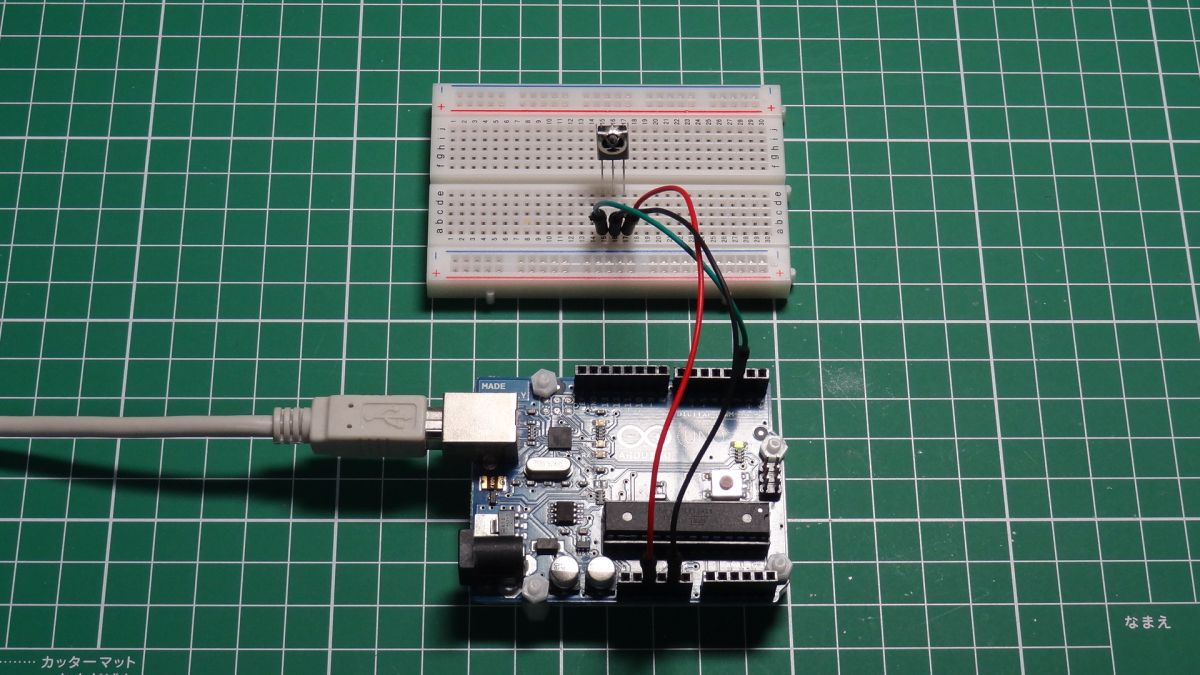

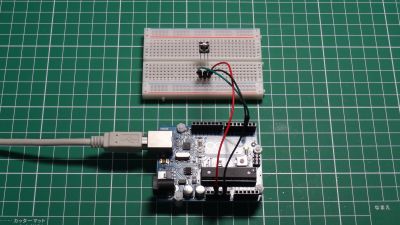

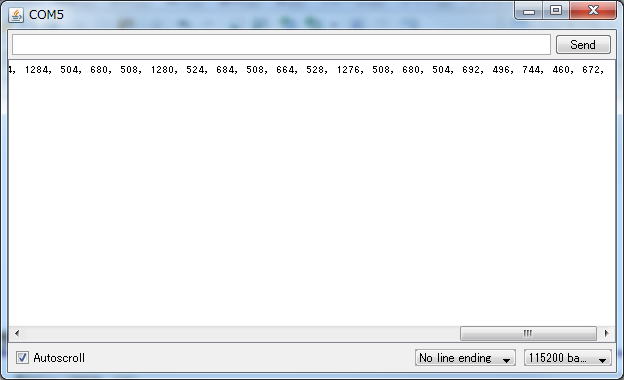

Arduinoから送信されたものをPC（Arduino IDE の Serial Monitor）で受信した結果

ダウンロード

サンプルスケッチファイル

参考

Arduinoをはじめよう Massimo Banzi (著) 船田 巧 (翻訳)
