01．部品表

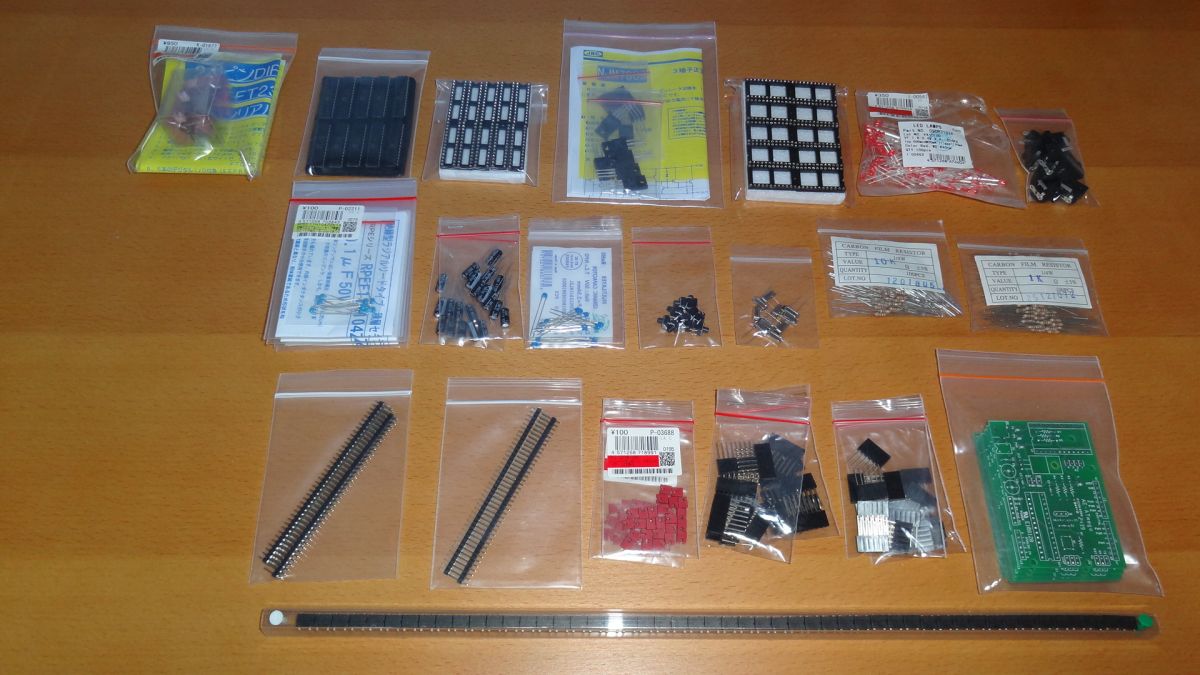

※写真の電解コンデンサは、高背の電解コンデンサですが、低背の電解コンデンサを使用しています。
※写真のピンソケットは、足が長いタイプのピンソケットですが、足が短いタイプのピンソケットを使用しています。
基板として、秋月電子通商にて販売されているＡＴＭＥＧＡ１６８／３２８用マイコンボードを使用します。
基板を含めてすべての部品を、秋月電子通商にて調達します。
使用する部品は、秋月電子通商のＡＴＭＥＧＡ１６８／３２８用マイコンボードのページにリンクのある「Arduino互換ボード部品表」を元に、多少の変更を加えています。本ページ下部の「秋月電子通商のArduino互換ボード部品表からの変更点」の項参照。
Arduino互換ボードを1個だけ作るのであれば、秋月電子通商にて販売されているＡＴＭＥＧＡ１６８／３２８用マイコンボードキットで十分です。ただし、ＡＴＭＥＧＡ１６８／３２８用マイコンボードキットのマイコンは、ATMEGA328PではなくATMEGA168Pが付いているので注意。
量産する場合には、キットではなく部品を必要数量そろえることで、１台あたりの製作費を下げることができます。
製作費に占める割合が高く、使いまわしが可能な、「ＵＳＢシリアル変換モジュール」を使い回すと、１台あたりの製作費は、1000円ほどになります。
部品表は、「ＵＳＢシリアル変換モジュール」を使い回して、Arduino互換ボードを10個作る場合の部品表となっています。
部品表
Arduino互換ボードの部品表
| 部品名 | 商品名 | 参考価格 | 1個作るために必要な部品数 | 10個作るためにに必要な部品数 | 10個作るときに必要な商品の個数、パック数、本数 | 10個作るときに必要な価格 |
|---|---|---|---|---|---|---|
| 基板 | ATMEGA168/328用マイコンボード | 1個150円 | 1 | 10 | 10個 | 1,500円 |
| マイコン | ATMEGA328P-PU | 1個250円 | 1 | 10 | 10個 | 2,500円 |
| マイコン用ソケット | 丸ピンICソケット(28ピン) | 10個以上の場合1個70円 | 1 | 10 | 10個 | 700円 |
| 三端子レギュレーター | NJM7805FA | 1パック5個入り250円 | 1 | 10 | 2パック | 500円 |
| ＵＳＢシリアル変換モジュール用ソケット | 丸ピンＩＣソケット(24ピン) | 10個以上の場合1個60円 | 1 | 10 | 10個 | 600円 |
| ブリッジダイオード | DI1510 | 1パック50個入り950円 | 1 | 10 | 1パック | 950円 |
| 3mm LED | 赤色LED 3mm OSDR3133A | 1袋100個入り350円 | 4 | 40 | 1袋 | 350円 |
| DCジャック | MJ-179P［内径2.1mm］［外径5.5mm］ | 1個40円 | 1 | 10 | 10個 | 400円 |
| セラミックコンデンサー0.1μF | 絶縁型ラジアルリードタイプ積層セラミックコンデンサー0.1μF 50V 5mmピッチ | 1パック10個入り100円 | 4 | 40 | 4パック | 400円 |
| 電解コンデンサ100μF | アルミ電解コンデンサ100μF 16V 105℃ | 1個20円 | 2 | 20 | 20個 | 400円 |
| セラミックコンデンサー22pF | 絶縁型ラジアルリードタイプ積層セラミックコンデンサー22pF 50V 2.54mmピッチ | 1パック10個入り100円 | 2 | 20 | 2パック | 200円 |
| タクトスイッチ | タクトスイッチ(黒色) | 1個10円 | 1 | 10 | 10個 | 100円 |
| 水晶発振子 | クリスタル(水晶発振子) 16MHz | 1パック10個入り500円 | 1 | 10 | 1パック | 500円 |
| 抵抗10kΩ | カーボン抵抗(炭素皮膜抵抗) 1/4W 10kΩ | 1パック100個入り100円 | 1 | 10 | 1パック | 100円 |
| 抵抗1kΩ | カーボン抵抗(炭素皮膜抵抗) 1/4W 1kΩ | 1パック100個入り100円 | 6 | 60 | 1パック | 100円 |
| 2×3ピンヘッダ | ピンヘッダ(オス) 2×40 | 1本（2×40ピン）50円 | 2 | 20 | 2本 | 100円 |
| 1×4ピンヘッダ | ピンヘッダ(オス) 1×40 | 1本（1×40ピン）40円 | 1 | 10 | 1本 | 40円 |
| 1×3ピンヘッダ | ピンヘッダ(オス) 1×40 | 1本（1×40ピン）40円 | 1 | 10 | 1本 | 40円 |
| ジャンパーピン | ジャンパーピン赤(2.54mmピッチ) | 1パック25個入り100円 | 4 | 40 | 2パック | 200円 |
| 1×8ピンソケット | ピンソケット(メス) 1×8 | 1個30円 | 2 | 20 | 20個 | 600円 |
| 1×6ピンソケット | ピンソケット(メス) 1×6 | 1個20円 | 2 | 20 | 20個 | 400円 |
| 小計 | 10,680円 | |||||
使い回す部品
| 部品名 | 商品名 | 参考価格 |
|---|---|---|
| ＵＳＢシリアル変換モジュール | FT232RL | 1個950円 |
秋月電子通商のArduino互換ボード部品表（2012年5月時点）からの変更点
- 電解コンデンサ100μF
- 秋月電子通商の部品表では、高背の電解コンデンサがリストされているが、高背では、シールド装着時に干渉が生じるため、低背の電解コンデンサに変更。
- セラミックコンデンサー22pF
- 秋月電子通商の部品表では、5mmピッチのセラミックコンデンサー22pFがリストされているが、基板では、セラミックコンデンサー22pFは、2.54mmピッチなので、2.54mmピッチのセラミックコンデンサー22pFに変更。
- 水晶発振子
- 秋月電子通商の部品表では、20MHzの水晶発振子がリストされているが、Arduino IDEは、16MHzでの動作を前提に作られているので、16MHzの水晶発振子に変更。
- 1×8ピンソケット
- 秋月電子通商の部品表では、ピンが長いタイプのピンソケットがリストされているが、ピンが長いタイプでは、はんだ付け後に長い余った足を切断する必要があるので、ピンが短いタイプのピンソケットに変更。
- 1×6ンソケット
- 変更理由は、1×8ピンソケットの変更理由と同様。ピンが長いタイプのピンソケットからピンが短いタイプのピンソケットに変更。
部品表の部品のその他の選択肢
- 3mm LED
- 秋月電子通商の部品表および私の部品表では、赤色 3mm LEDがリストされている。他に、黄緑色(1袋100個450円)、黄色(1袋100個550円)、青色(1袋10個100円)の3mm LEDが秋月電子通商では販売されており、できるだけ安くあげたい場合は赤色を、そうでもない場合は好きな色を選択する。
- タクトスイッチ
- 秋月電子通商の部品表では、赤色タクトスイッチがリストされている。私の部品表では、黒色タクトスイッチ。他に、黄色、水色、白色、緑色、オレンジ色、茶色のタクトスイッチが秋月電子通商では販売されており、どれも値段は変わらないので、好きな色を選択する。
- ジャンパーピン
- 秋月電子通商の部品表および私の部品表では、赤色ジャンパーピンがリストされている。他に、黒色、白色、青色、黄色、緑色のジャンパーピンが秋月電子通商では販売されており、どれも値段は変わらないので、好きな色を選択する。
関連ページ
後項目：02．組み立て
