02．組み立て

部品の組み立ては、ＡＴＭＥＧＡ１６８／３２８用マイコンボードキットのページで公開されているのＡＴｍｅｇａ１６８／３２８マイコンボードキット組み立て説明書に従って組み立てます。

ＵＳＢシリアル変換モジュールのJ1ジャンパは、2-3をショートします。

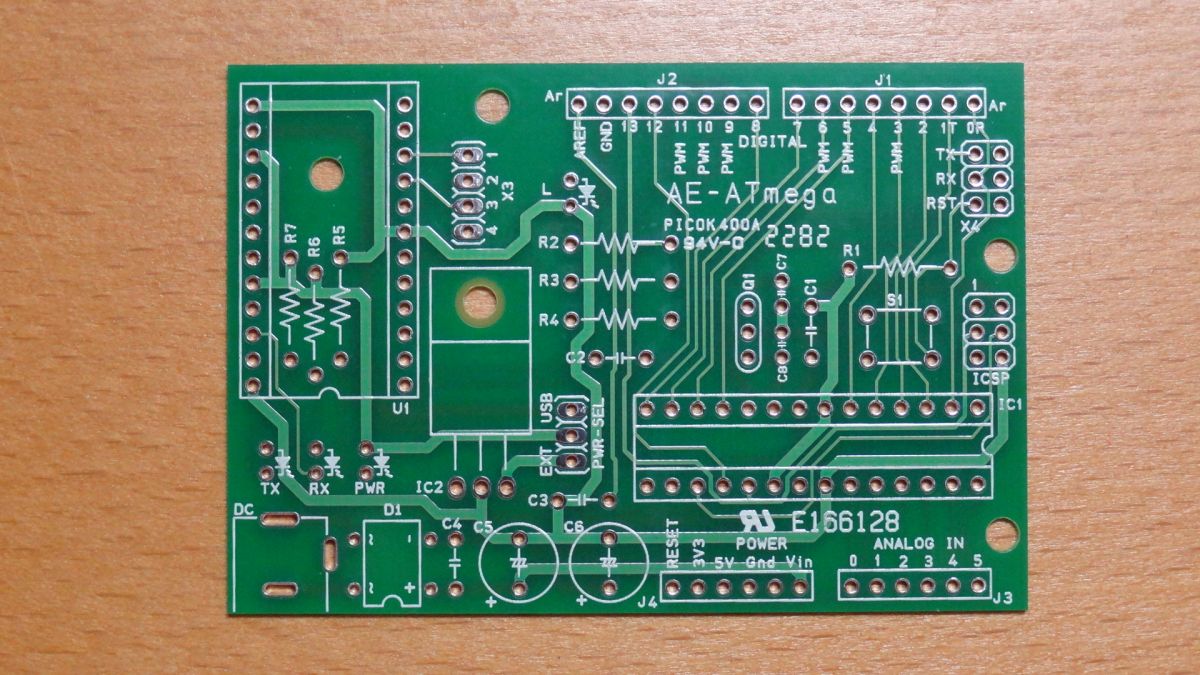

組み立て表

マイコンボードにおける場所	部品名	商品名	部品数
IC1	マイコン	ATMEGA328P-PU	1
IC1	マイコン用ソケット	丸ピンICソケット(28ピン)	1
IC2	三端子レギュレーター	NJM7805FA	1
U1	ＵＳＢシリアル変換モジュール用ソケット	丸ピンＩＣソケット(24ピン)	1
D1	ブリッジダイオード	DI1510	1
TX, RX, PWR, L	3mm LED	赤色LED 3mm OSDR3133A	4
DC	DCジャック	MJ-179P［内径2.1mm］［外径5.5mm］	1
C1, C2, C3, C4	セラミックコンデンサー0.1μF	絶縁型ラジアルリードタイプ積層セラミックコンデンサー0.1μF 50V 5mmピッチ	4
C5, C6	電解コンデンサ100μF	アルミ電解コンデンサ100μF 16V 105℃	2
C7, C8	セラミックコンデンサー22pF	絶縁型ラジアルリードタイプ積層セラミックコンデンサー22pF 50V 2.54mmピッチ	2
S1	タクトスイッチ	タクトスイッチ(黒色)	1
Q1	水晶発振子	クリスタル(水晶発振子) 16MHz	1
R1	抵抗10kΩ	カーボン抵抗(炭素皮膜抵抗) 1/4W 10kΩ	1
R2, R3, R4, R5, R6, R7	抵抗1kΩ	カーボン抵抗(炭素皮膜抵抗) 1/4W 1kΩ	6
ICSP, X4	2×3ピンヘッダ	ピンヘッダ(オス) 2×40	2
X3	1×4ピンヘッダ	ピンヘッダ(オス) 1×40	1
PWR-SEL	1×3ピンヘッダ	ピンヘッダ(オス) 1×40	1
TX RX, RST をショート PWR-SEL USB側をショート	ジャンパーピン	ジャンパーピン赤(2.54mmピッチ)	4
J1, J2	1×8ピンソケット	ピンソケット(メス) 1×8	2
J3, J4	1×6ピンソケット	ピンソケット(メス) 1×6	2

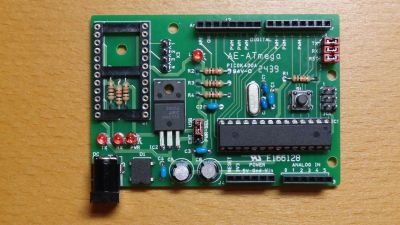

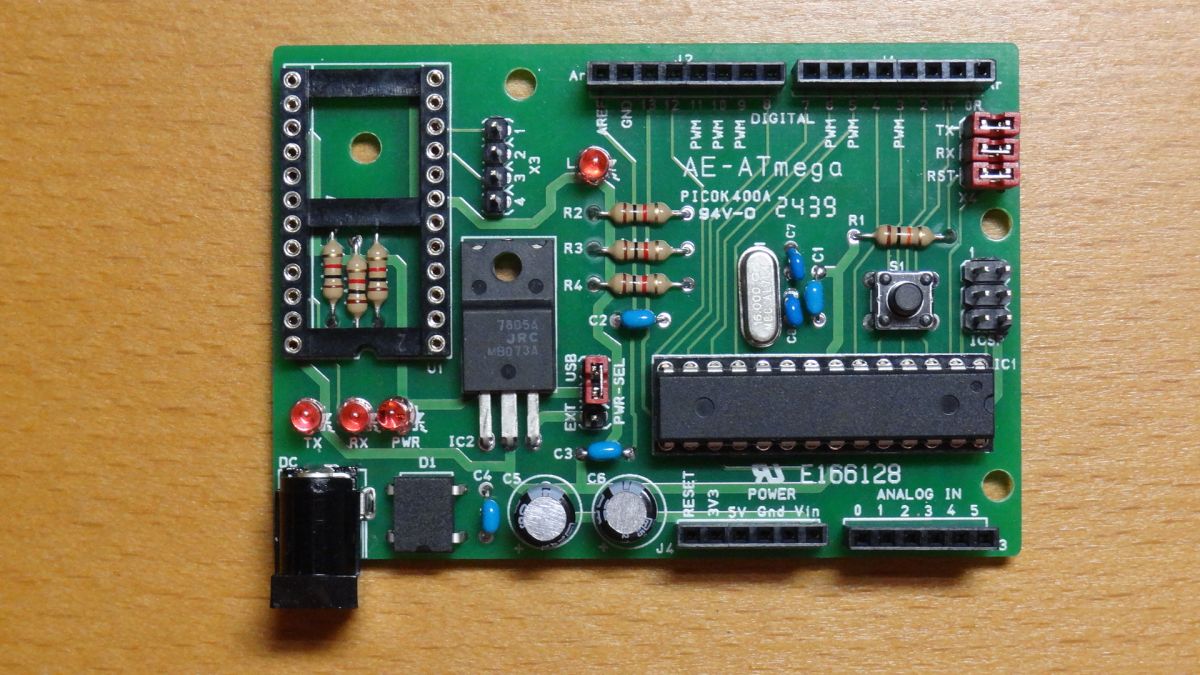

ＵＳＢシリアル変換モジュール装着前

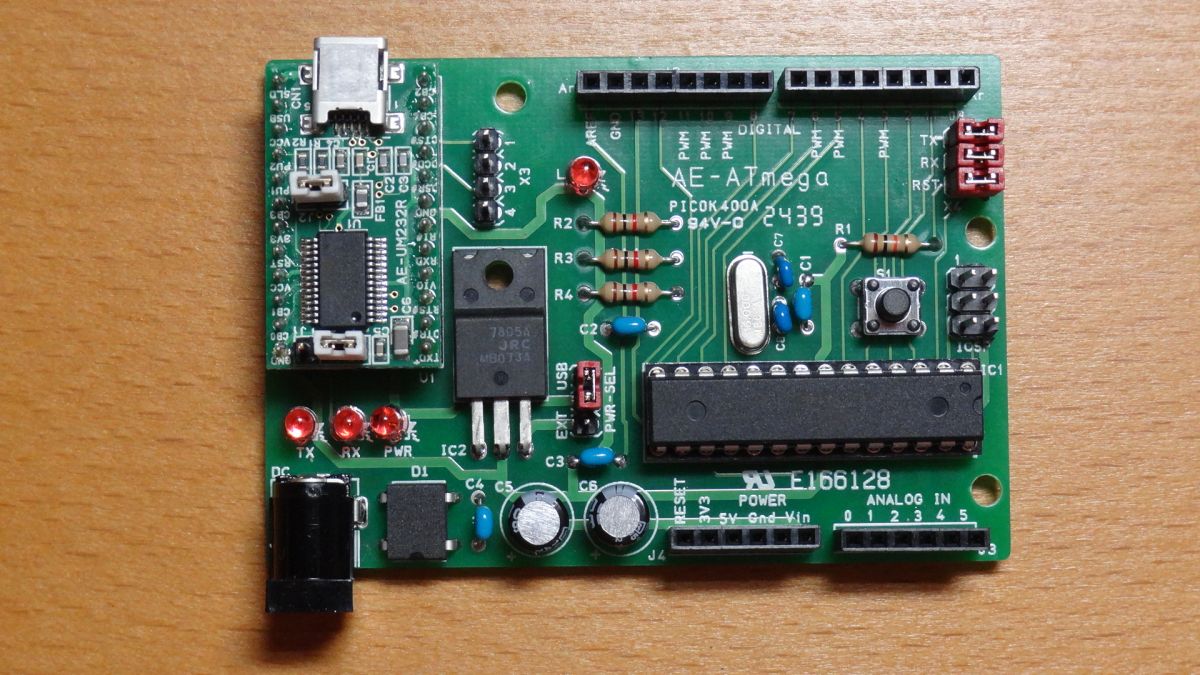

ＵＳＢシリアル変換モジュール装着後

ＵＳＢシリアル変換モジュールのJ1ジャンパは、2-3をショートします。
