アナログ値を測る

解説

analoglRead関数使用することで、アナログ値を知ることができます。

analogRead関数の分解能は 1024 です。
返ってくる値は、0 から 1023 で、0[V] からリファレンス電圧※ を表します。
※リファレンス電圧は、analogReference関数で設定できます。デフォルト設定では、電源電圧です。

部品表

最低限必要なものは「ハードウェアのセットアップ」参照

部品名 数量 商品名 参考価格
ボリューム 1 小型ボリューム 10KΩB 40円

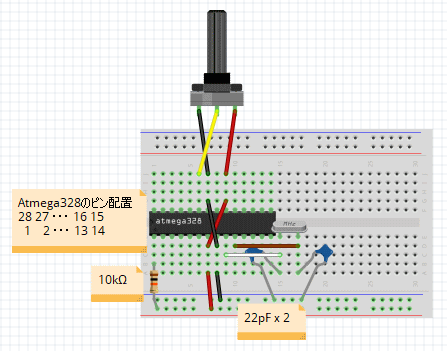

接続例

入力ピンとして、analog input 0 (23番ピン)を使用した場合の接続例

※USBシリアル変換モジュールに関する接続は省略

サンプルコード

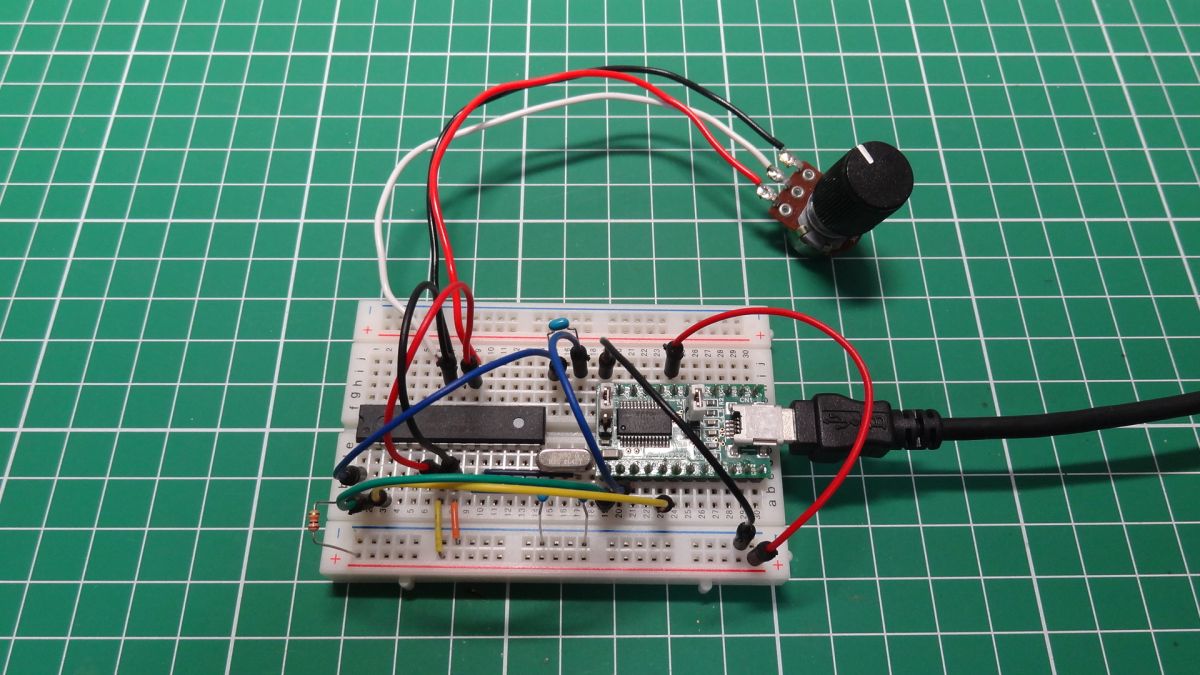

実行

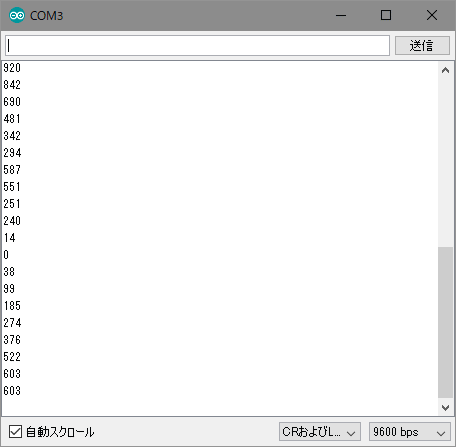

ATmega328から送信されたものをPC(Arduino IDE の Serial Monitor)で受信した結果

ダウンロード

サンプルスケッチファイル
