ステップ1-6．動作確認

ハードウェアとソフトウェアを起動し、動作確認

動作確認

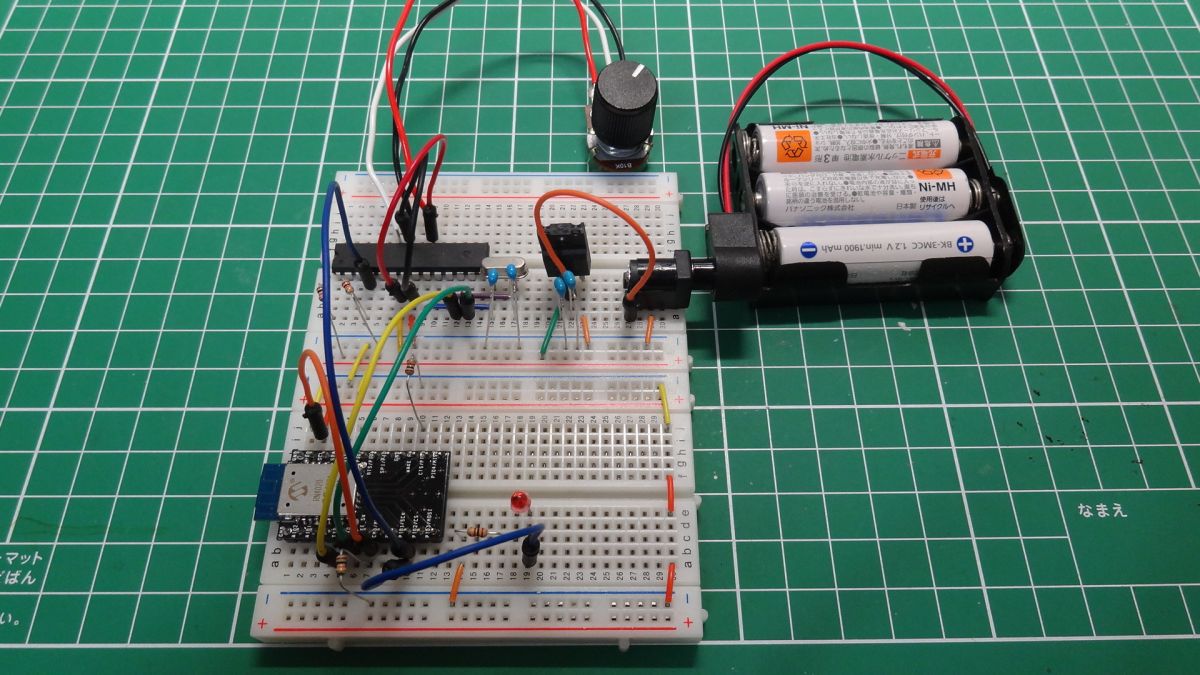

送信側ハードウェアの起動

電池を入れて、送信側ハードウェアを起動します。

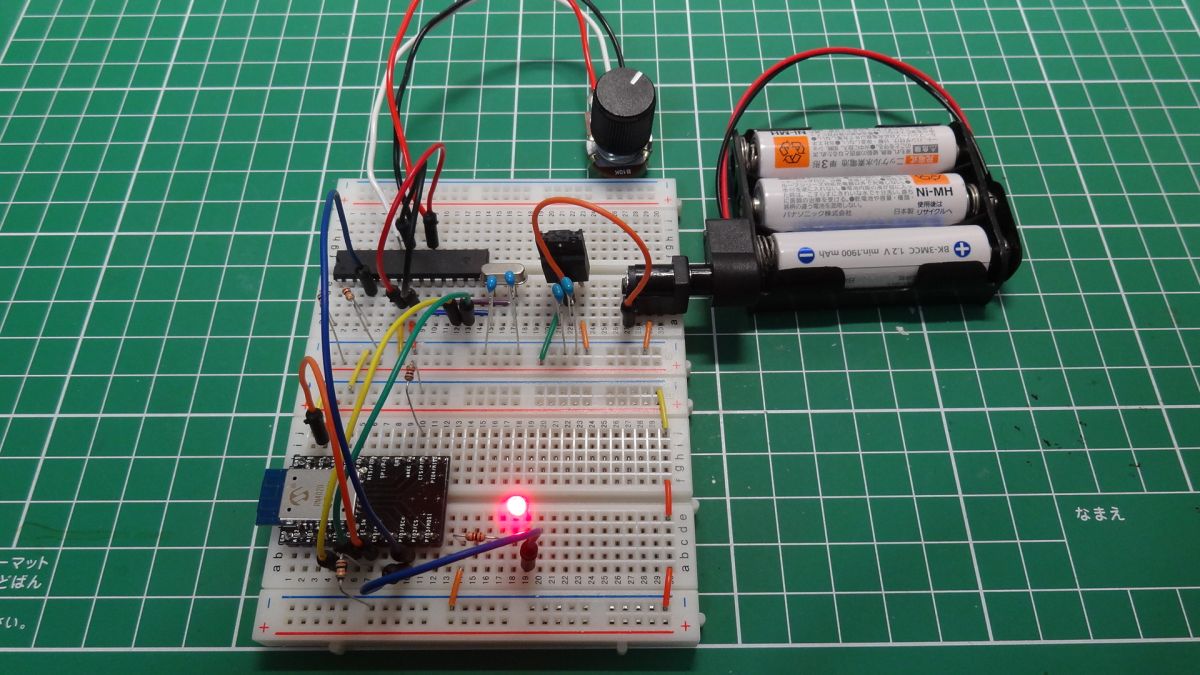

LEDは、BLEの接続の状態を表します。点灯：接続中。消灯：未接続。

受信側Androidアプリの操作

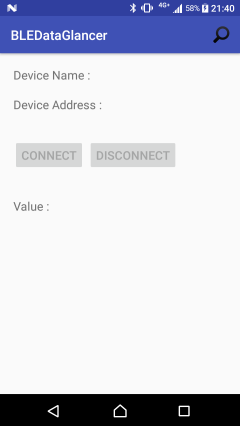

ソフト起動後の画面。
※２回目以降の起動においては、前回接続したBLEデバイスに自動接続します。

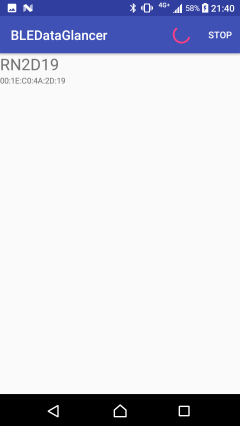

右上の「検出」アイコンをタップすると、「BLEデバイス検出アクティビティ」に移行します。


検出されたBLEデバイスの名前をタップすると、「メインアクティビティ」に戻ります。
「Device Name」欄と「Device Addres」欄に、BLEデバイスの名前とアドレスが表示されます。
「Connect」ボタンと「Disconnect」ボタンがあり、「Connect」ボタンは自動で押され、BLEデバイスに接続します。

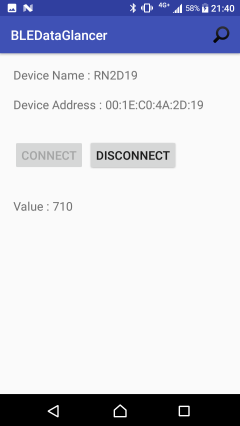

接続が完了すると「Connect」ボタンは無効となり、「Disconnect」ボタンが有効となります。
値が表示されます。値は、0 から 1023 で、0[V] から3.3[V]を表します。


可変抵抗器をひねると値が、変わります。

電流測定の結果

「測定を行っていない状態」における電流値は以下でした。（テスターを用いた電流測定の結果。テスターのレンジ設定は、20[mA]設定）

7.31 [mA]
