DeepSleepへの移行とボタン押下による復帰

解説

ESP-WROOM-02には、スリープ機能があります。
ESP-WROOM-02のスリープ機能は、３つのスリープモード（「Modem Sleep」「Light Sleep」「Deep Sleep」）があります。
「Deep Sleep」への移行とボタン押下による復帰についてまとめます。

ESP.deepSleep() 関数で「Deep Sleep」へ移行します。

RESETピンは、HIGH電圧にプルアップしておき、 RESETピンに、LOW電圧が入力されると、「Deep Sleep」から復帰します。

ESP.deepSleep()関数の引数で、復帰までの時間[μ秒]を指定しますが、時間経過では復帰しないようゼロを指定します。
ボタン押下した際にRESETピンにLOW電圧が入力されるように、RESETピンをボタンを経由してGNDに接続します。

部品表

最低限必要なものは「ハードウェアのセットアップ」参照

部品名	数量	商品名	参考価格
LED	1	赤色LED 3mm OSDR3133A	100個350円
100Ω抵抗器	1	カーボン抵抗（炭素皮膜抵抗） 1/6W 100Ω	100本100円
タクトスイッチ	1	タクトスイッチ	1個10円

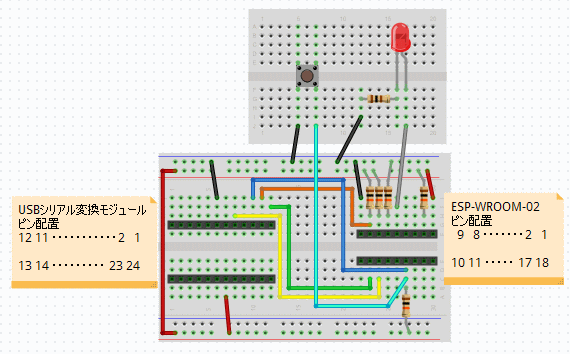

接続例

RESETピン（15番ピン）をボタンを経由してGNDに接続します。

出力ピンとして、IO13 を使用した場合の接続例

サンプルコード

#define LEDPIN (13) void setup() { pinMode( LEDPIN, OUTPUT ); } void loop() { // 5回点灯消灯を繰り返す（2秒x5回=10秒） for( int i = 0; i < 5; i++ ) { digitalWrite( LEDPIN, HIGH ); delay( 1000 ); digitalWrite( LEDPIN, LOW ); delay( 1000 ); } // スリープモード移行（ボタンによる復帰のため復帰タイマー時間は０） ESP.deepSleep( 0 ); // スリープモード移行用待機処理 delay( 1000 ); }

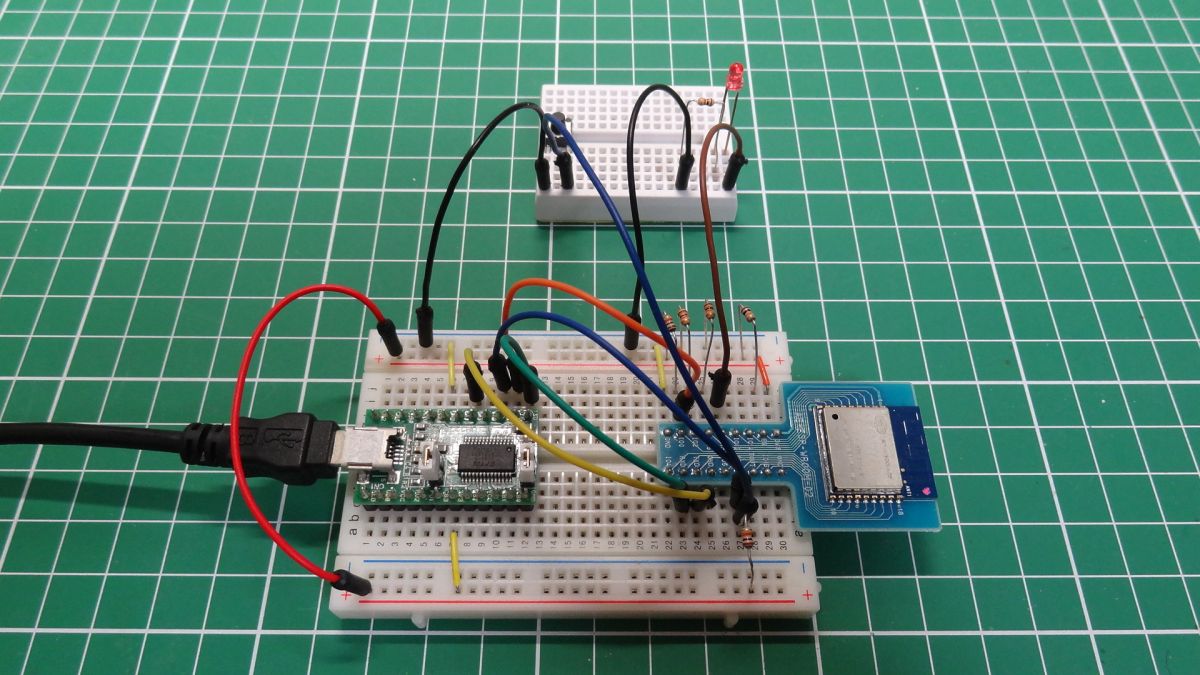

実行

①5回点灯消灯を繰り返す（10秒間）
②スリープモードへ移行
③ボタン押下によりスリープから復帰し①へ。以降①～③をループ。

ダウンロード

サンプルスケッチファイル
