明るさを測る（CdSセル使用）

解説

CdSセルを使用すると、明るさを測ることができます。

データシートによると、CdSセルは、
10Lux時には、10ｋ～20kΩ
100Lux時には、4k～6kΩ
になる。

接続例の接続にすると、0番ピンには、CdSセルにかかる電圧が測定できます。

Vcを、CdSセルにかかる電圧
Rcを、CdSセルの抵抗値
Vrを、抵抗器にかかる電圧
Rrを、抵抗器の抵抗値
とすると、

Vc + Vr = 3.3 ----------①
Vc / Rc = Vr / Rr ------②

①、②、Rr = 10k、Vcは測定できる、ことより
Rc = Rr * Vc / Vr
　　= 10k * Vc / (3.3 - Vc)

部品表

部品名	数量	商品名	参考価格
CdSセル	1	CDSセル 5mmタイプ	40円
10KΩ抵抗器	1	カーボン抵抗（炭素皮膜抵抗） 1/6W 10KΩ	100本100円
LCD関連	1	LCD (Liquid Crystal Display) に文字列を表示する参照	-
mbedボード	1	mbed NXP LPC1768	5,250円
ブレッドボード	1	EIC-801	250円
ジャンパーワイヤ	適量	ジャンパーコード（オス－オス）セット	100mm49個 150mm8個 200mm4個 250mm4個 のセット200円

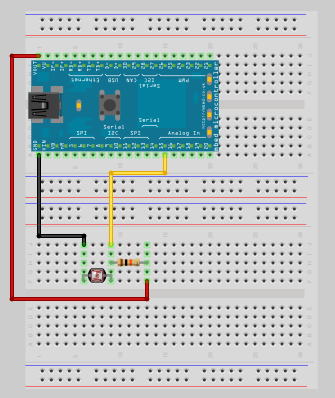

接続例

※LCDに関する接続は省略

サンプルコード

#include "mbed.h" #include "TextLCD.h" TextLCD g_lcd(p24, p26, p27, p28, p29, p30); // RS, E, DB4, DB5, DB6, DB7 AnalogIn g_analogin(p15); int main() { wait(0.001); g_lcd.cls(); wait(0.001); g_lcd.locate(0, 0); while(1) { double dV = g_analogin * 3.3; double dR = 0.0; if( 0.005 < (3.3 - dV) ) { dR = 10 * 1000 * dV / (3.3 - dV); } g_lcd.cls(); wait(0.001); g_lcd.locate(0, 0); g_lcd.printf( "%5.2lf[V]", dV ); g_lcd.locate(0, 1); if( 0.0 == dR ) { g_lcd.printf( "Infinity[ohm]" ); } else { g_lcd.printf( "%8.2lf[ohm]", dR ); } wait(1.0); } }

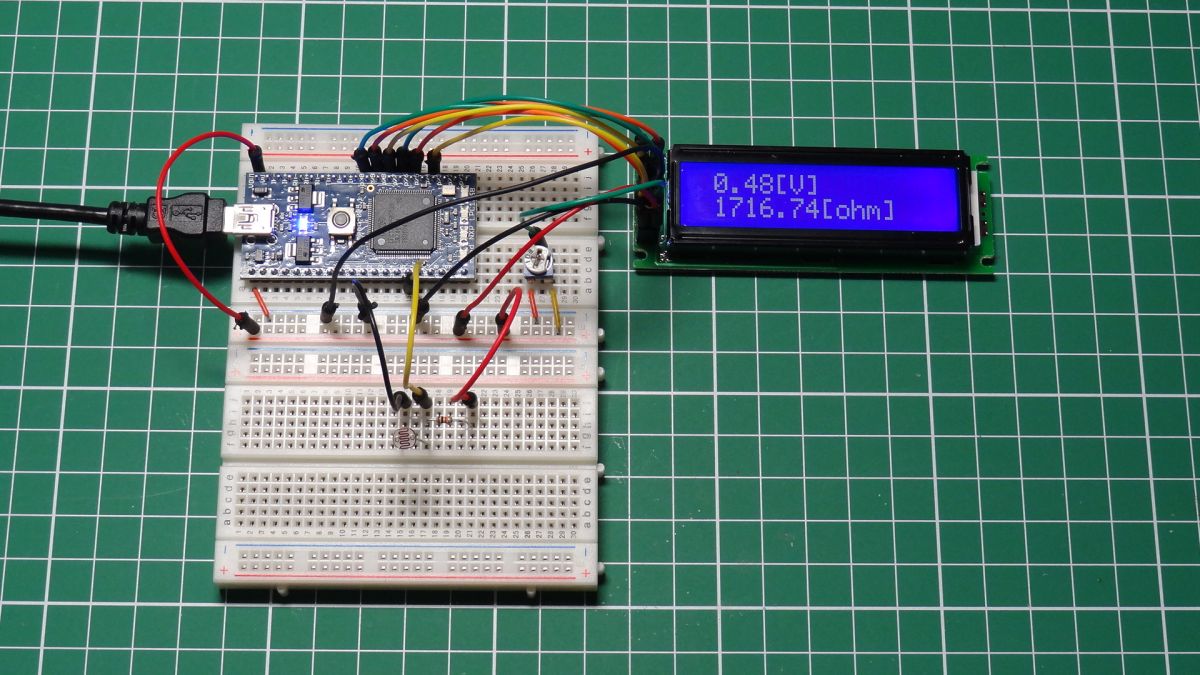

実行

mbed.org ページへのリンク

http://mbed.org/users/nobuki/programs/cds/
