02.ハードウェア仕様



ハードウェアの仕様は、「学習リモコンを作る ( Raspberry Pi + 赤外線リモコン受信モジュール + 赤外線LED + プッシュスイッチ )」と同様です。

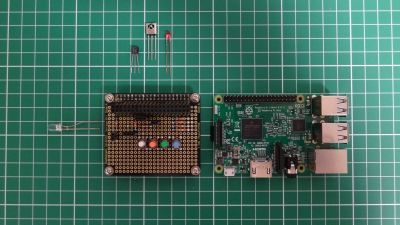

主要部品の Raspberry Pi、赤外線リモコン受信モジュール、赤外線LED、プッシュスイッチの他に、部品毎に必要な抵抗、トランジスタ、状態表示用の赤色LED、等を用意します。
ユニバーサル基板を用いてシールド化します。
赤外線リモコン受信モジュール、赤外線LED、NPNトランジスタ、赤色LEDを、交換可能にするために、基板には、ピンソケットをはんだ付けします。

「赤外線リモコン受信モジュール」の使用方法については、「リモコンの信号の取得(Wiring Pi 利用)」参照。
「赤外線LED」「NPNトランジスタ」「プッシュスイッチ」の使用方法については、「取得したリモコン信号の送信(Wiring Pi 利用)」参照。

部品表

部品名 数量 商品名 参考価格 購入先例
Raspberry Pi 1 Raspberry Pi 3 Model B 6,300円 アマゾン
赤外線リモコン受信モジュール 1 赤外線リモコン受信モジュールPL-IRM1261-C438 100円 秋月電子通商
赤外線LED 1 高輝度赤外線LED OSI5FU5111C-40 5個100円 秋月電子通商
10Ω抵抗 1 カーボン抵抗(炭素皮膜抵抗) 1/6W 10Ω 100本100円 秋月電子通商
NPNトランジスタ 1 トランジスタ2SC1815GR 20個200円 秋月電子通商
2.2kΩ抵抗 1 カーボン抵抗(炭素皮膜抵抗) 1/6W 2.2kΩ 100本100円 秋月電子通商
プッシュスイッチ 4 タクトスイッチ 1個10円 秋月電子通商
10kΩ抵抗 4 カーボン抵抗(炭素皮膜抵抗) 1/6W 10kΩ 100本100円 秋月電子通商
赤色LED 1 赤色LED 3mm OSDR3133A 100個350円 秋月電子通商
100Ω抵抗器 1 カーボン抵抗(炭素皮膜抵抗) 1/6W 100Ω 100本100円 秋月電子通商
ユニバーサル基板 1 サンハヤト Raspberry Pi B+ 用ユニバーサル基板 UB-RPI02 832円 千石電商
スペーサー 1セット Raspberry Pi 向け M2.6×11mm 六角スペーサーセット(M2.6×11mmスペーサー、ネジ、ワッシャ)
M2.6スペーサー 11mm ×4個
M2.6ネジ 5mm ×8個
M2.6ワッシャ ×8個
1セット
158円
千石電商
ピンソケット 1 ピンソケット(メス) 2×20 (40P) 80円 秋月電子通商
ピンソケット 1本 分割ロングピンソケット 1x42(42P) 1本80円 秋月電子通商
