03.ハードウェア組み立て



ネットリモコンの組み立て

基板接続表

下記接続表になるように、基板に配線をします。

LANコネクタDIP化キット mbed側
ピン番号 ピン名称 ピン番号
1 TD+ TD+
2 TD- TD-
3 RD+ RD+
4 NC 無接続
5 NC 無接続
6 RD- RD-
7 NC 無接続
8 NC 無接続

赤外線LED mbed側
ピン番号 ピン番号
アノード 21
カソード 10Ω抵抗を2つ経由してGND

温度センサ mbed側
ピン番号 ピン番号
Vs Vout
Vout 16
GND GND

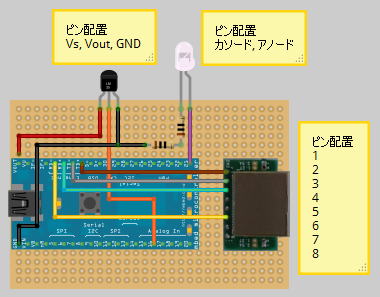

基板接続図

図では基板の表側を配線が這っていますが、実際には、裏側を這わせます。

基板写真

基板接続表、基板接続図に従い、基板に部品をはんだ付けします。
mbed、赤外線LED、温度センサは、交換可能にするために、基板には、ピンソケットをはんだ付けします。

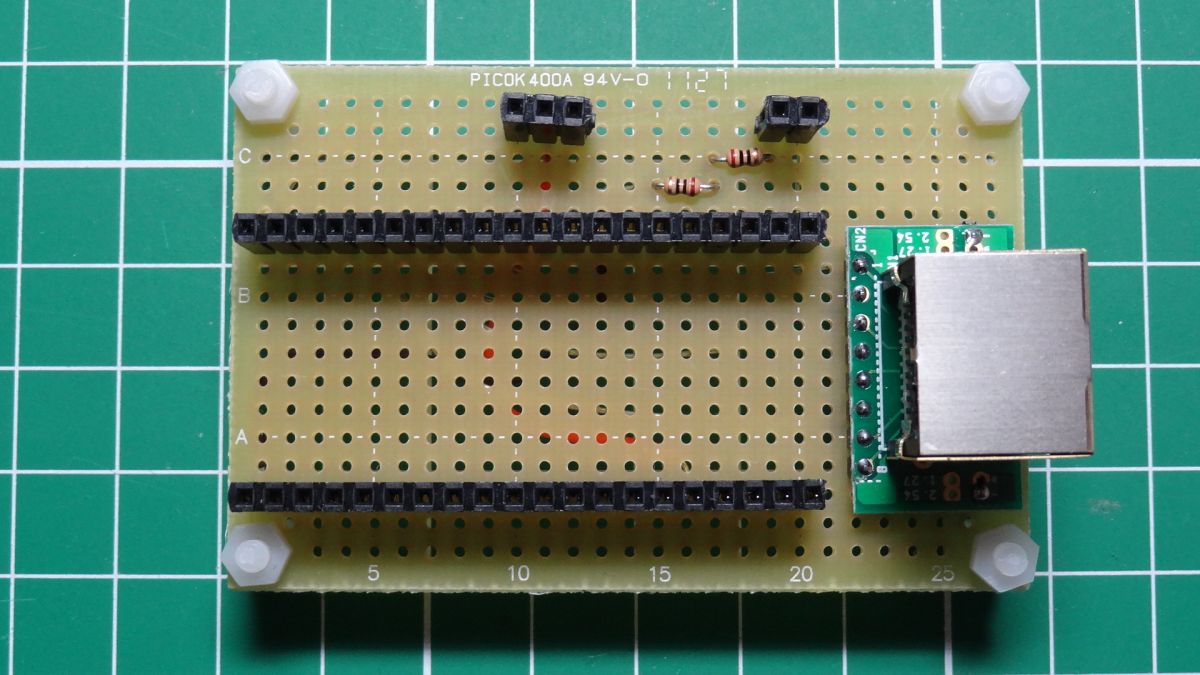

表側

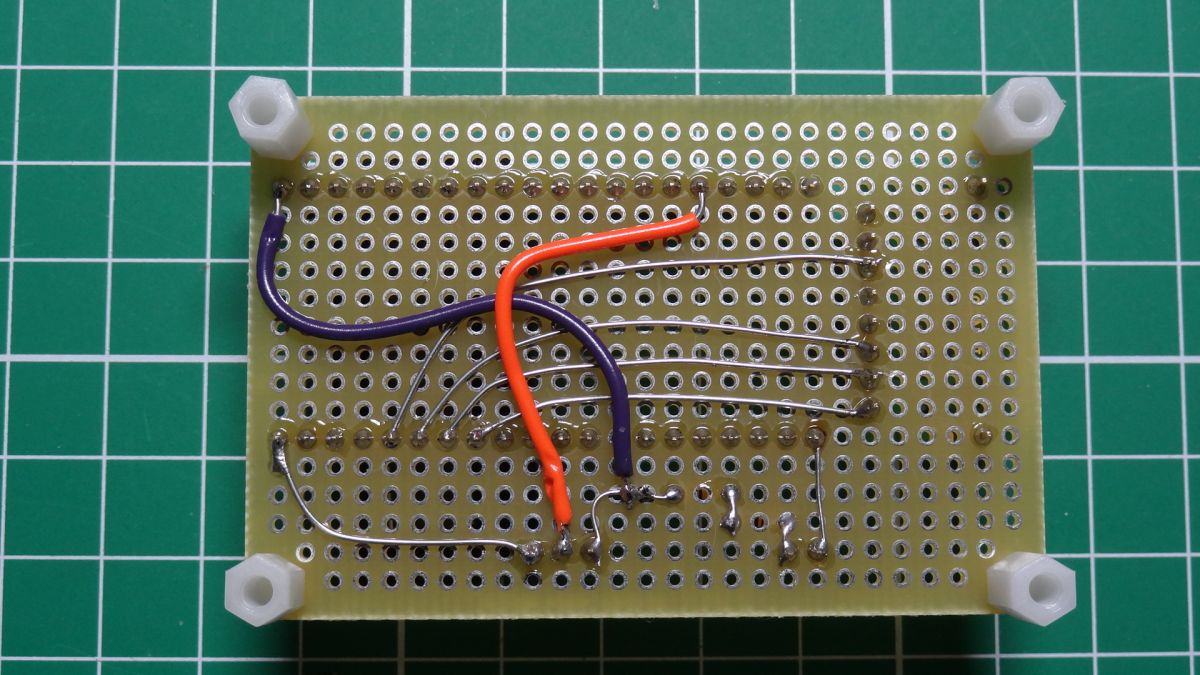

裏側

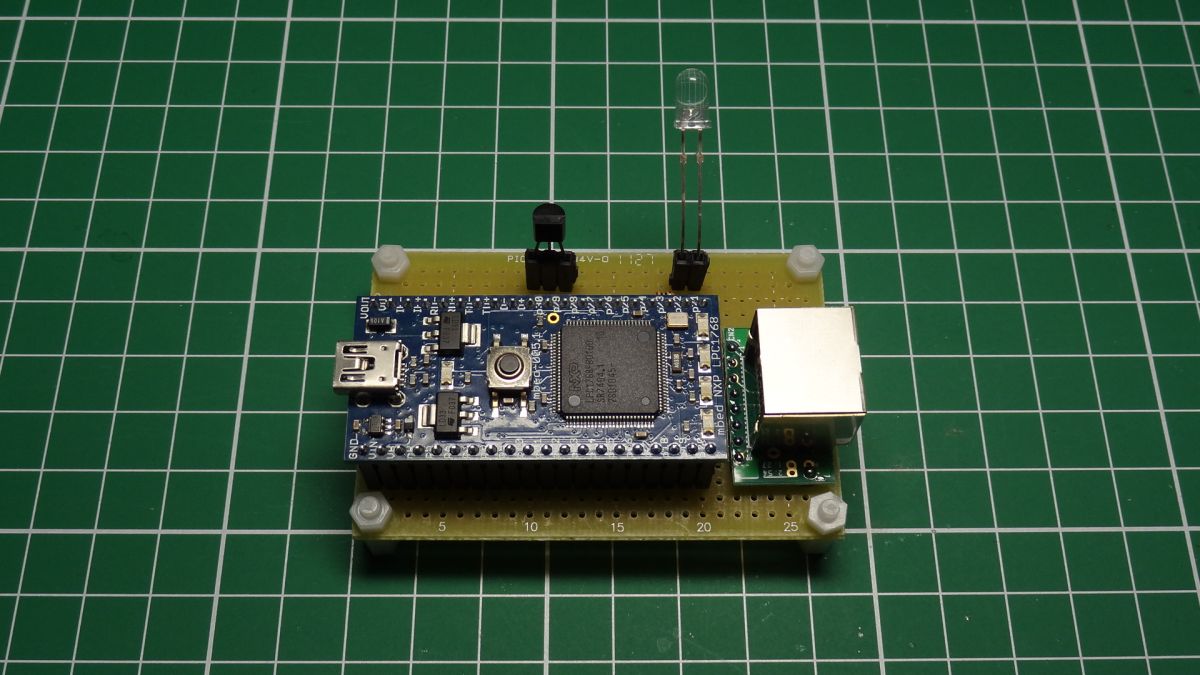

組み上げ

基板のピンソケットに、mbed、赤外線LED、温度センサをはめ込み、ネットリモコンを組み上げます。
基板の四隅に、スペーサーを取りつけます。
