02．Unity側で作成したテクスチャを、Java側でGL_TEXTURE_2DのテクスチャとしてSurfaceTextureに割り付けて使用する方法

結果としては、失敗。この方法はうまくいかなかった。

事象としては、glBindTexture() でのエラーは発生しないが、SurfaceTexture#updateTexImage() でエラーが発生する。

考察としては、「SurfaceTextureに割り付けできるテクスチャは、GL_TEXTURE_EXTERNAL_OESをターゲットしてバインドできるテクスチャである必要がある。そのため、SurfaceTextureに、Unityで作成したGL_TEXTURE_2Dをターゲットとするテクスチャを、割り付けたとしても、SurfaceTexture#updateTexImage() でエラーが発生する」と考える。

解説

Unity側で作成したテクスチャを、Java側でGL_TEXTURE_2DのテクスチャとしてSurfaceTextureに割り付けて使用するために、すべきことは、以下です。

Java側の処理として、「Unity側で作成したテクスチャを、GL_TEXTURE_2Dのテクスチャとしてバインドし、SurfaceTextureに割り付ける処理」を記述します。

実装

プロジェクトを開く

「01．Unity側で作成したテクスチャを、Java側でGL_TEXTURE_EXTERNAL_OESのテクスチャとしてSurfaceTextureに割り付けて使用する方法」を実施していない場合は、実施します。

Javaクラスの編集

Androidライブラリのプロジェクトを開きます。

Surfaceの初期化の関数における、
「Unity側で作成したテクスチャを、GL_TEXTURE_EXTERNAL_OESのテクスチャとしてバインドし、SurfaceTextureに割り付ける処理」を
「Unity側で作成したテクスチャを、GL_TEXTURE_2Dのテクスチャとしてバインドし、SurfaceTextureに割り付ける処理」に書き換えます。

Surfaceの初期化 initSurface関数の内容を以下のようにします。
// Surfaceの初期化 public void initSurface() { Log.d( LOGTAG, "initSurface() start" ); Log.d( LOGTAG, " Thread name = " + Thread.currentThread().getName() ); // Thread name = UnityMain checkGlError( "initSurface() start" ); // アクティブにするテクスチャユニットの指定 GLES20.glActiveTexture( GLES20.GL_TEXTURE0 ); checkGlError( "glActiveTexture( GL_TEXTURE0 )" ); // テクスチャのバインド GLES20.glBindTexture( GLES20.GL_TEXTURE_2D, m_iTextureID_unity ); checkGlError( "glBindTexture( m_iTextureID_unity )" ); // テクスチャパラメータの設定 GLES20.glTexParameteri( GLES20.GL_TEXTURE_2D, GLES20.GL_TEXTURE_MIN_FILTER, GLES20.GL_LINEAR ); GLES20.glTexParameteri( GLES20.GL_TEXTURE_2D, GLES20.GL_TEXTURE_MAG_FILTER, GLES20.GL_LINEAR ); GLES20.glTexParameteri( GLES20.GL_TEXTURE_2D, GLES20.GL_TEXTURE_WRAP_S, GLES20.GL_CLAMP_TO_EDGE ); GLES20.glTexParameteri( GLES20.GL_TEXTURE_2D, GLES20.GL_TEXTURE_WRAP_T, GLES20.GL_CLAMP_TO_EDGE ); checkGlError( "glTexParameterf()" ); // テクスチャのバインドの解除 GLES20.glBindTexture( GLES20.GL_TEXTURE_2D, 0 ); checkGlError( "glBindTexture( 0 )" ); // SurfaceTextureとSurfaceの作成 m_surfacetexture = new SurfaceTexture( m_iTextureID_unity ); m_surfacetexture.setOnFrameAvailableListener( m_onFrameAvailableListener ); m_surfacetexture.setDefaultBufferSize( m_iTextureWidth, m_iTextureHeight ); m_surface = new Surface( m_surfacetexture ); synchronized( this ) { m_bNewFrameAvailable = false; } checkGlError( "initSurface() end" ); Log.d( LOGTAG, "initSurface() end" ); }

Androidライブラリモジュールのビルド

Androidライブラリモジュールをビルドします。

「Gradle」ウィンドウの「SurfaceTextureRendererProject > surfacetexturerenderer > Tasks > build > build」をダブルクリックします。

モジュールのビルドが開始します。
しばらく待ちます。
Android Studio のステータスバーに「Gradle build finished in ・・・」と出るまで待ちます。

「{Androidプロジェクトフォルダ}\{Androidライブラリモジュール名}\build\outputs\aar」フォルダに、リリースビルド、デバッグビルドの２つの「aar」ファイルが生成されます。

aarファイルの配置

Androidライブラリモジュールのファイル（aarファイル）を、Unityアプリのプロジェクトに配置します。

「{Unityプロジェクトフォルダ}\Assets\Plugins\Android」フォルダに、
「{Androidプロジェクトフォルダ}\{Androidライブラリモジュール名}\build\outputs\aar」フォルダに生成済みの「aar」ファイルのリリースビルドの方を、コピ－します。

Unityスクリプトの編集

Unityアプリ側の変更はありません。

実行

Build And Run

Unityアプリのプロジェクトを開きます。

Android端末をUSB接続しておきます。

メインメニュー「File > Build And Run」を選択します。

Unityアプリのビルドが開始し、ビルドが終了すると、Android端末上でUnityアプリが実行されます。

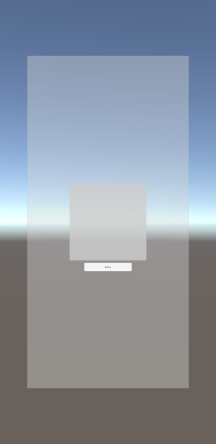

起動直後

アプリ画面のボタンを押します。
TextureRendererの初期化処理が実行されます。

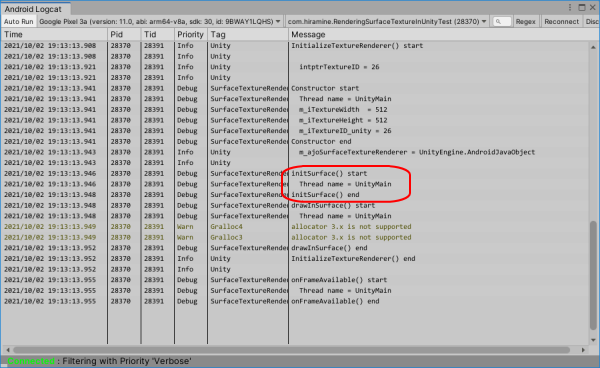

「Android Logcat」ウィンドウを確認すると、「01．Unity側で作成したテクスチャを、Java側でGL_TEXTURE_EXTERNAL_OESのテクスチャとしてSurfaceTextureに割り付けて使用する方法」で発生していた glBindTexture() でのエラーは発生していません。

アプリ画面のボタンを再度押します。
テクスチャの更新処理が実行されます。

UnityアプリのRawImageの描画に変化はありませんでした。

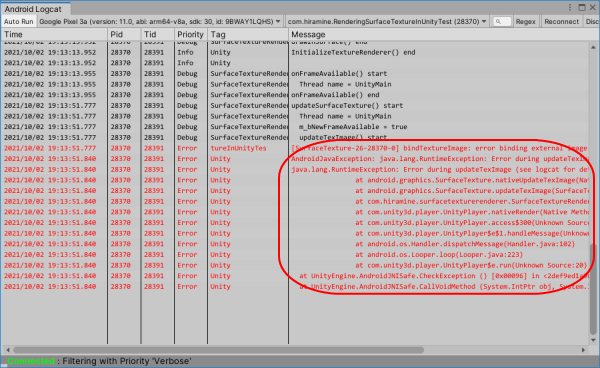

「Android Logcat」ウィンドウを確認すると、SurfaceTexture#updateTexImage() で、エラーが発生しています。

考察

SurfaceTextureクラスのリファレンスによると、
「Each time the texture is bound it must be bound to the GL_TEXTURE_EXTERNAL_OES target rather than the GL_TEXTURE_2D target.」

「SurfaceTextureに割り付けできるテクスチャは、GL_TEXTURE_EXTERNAL_OESをターゲットしてバインドできるテクスチャである必要がある。そのため、SurfaceTextureに、Unityで作成したGL_TEXTURE_2Dをターゲットとするテクスチャを、割り付けたとしても、SurfaceTexture#updateTexImage() でエラーが発生する」と考える。
