Android(Java)のSurfaceTextureのテクスチャをUnityで描画する方法
Android(Java)のSurfaceTextureのテクスチャをUnityで描画する方法をまとめます。
SurfaceTexture は、Javaで利用可能なAndroidのクラスです。
SurfaceTexture を利用すると、カメラやビデオの映像をテクスチャとして扱うことができます。
「Android(Java)のSurfaceTextureのテクスチャをUnityで描画する方法」についての情報は、ウェブ上にいくつもありますが、価値のある情報、価値のない情報が入り混じっており、苦労しました。
価値のない情報には、たとえば、解決に至っていない質問スレッドや、昔は正しかったかもしれないが2021年9月現在は正しくなさそうな情報、などが含まれます。
「Android(Java)のSurfaceTextureのテクスチャをUnityで描画する方法」を、失敗（「こうやってもうまくいかない」）も含めて、まとめます。
2021年9月時点における「こうやってもうまくいかなかった」「こうやってうまくいった」のまとめです。
使用ソフトウェア(Unity)、使用ライブラリ(Android SDK)のバージョンアップにより、「うまくいかなかった方法でできるようになる」「うまくいっていた方法でできなくなる」こともありえます。
「こうやってもうまくいかなかった」に関しては、実装変更や設定変更によって「うまくいくようになる」こともありえます。実装不備、設定不備等の問題点を発見された場合には「コメントを投稿する」もしくは「ホーム
> コンタクト」より連絡していただけると幸いです。
使用開発環境は、以下です。
Unity : 2020.3.12f1
Android Studio : 4.2.2
| 01．Unity側で作成したテクスチャを、Java側でGL_TEXTURE_EXTERNAL_OESのテクスチャとしてSurfaceTextureに割り付けて使用する方法 | |
| 結果としては、失敗。この方法はうまくいかなかった。 事象としては、glBindTexture() で GL_INVALID_OPERATION エラーが発生する。 考察としては、「Unityで作成したテクスチャは、GL_TEXTURE_2D をターゲットとして作成されているため、異なるターゲットである GL_TEXTURE_EXTERNAL_OES での glBindTexture() でエラーが発生する」と考える。 |
|
| 02．Unity側で作成したテクスチャを、Java側でGL_TEXTURE_2DのテクスチャとしてSurfaceTextureに割り付けて使用する方法 | |
| 結果としては、失敗。この方法はうまくいかなかった。 事象としては、glBindTexture() でのエラーは発生しないが、SurfaceTexture#updateTexImage() でエラーが発生する。 考察としては、「SurfaceTextureに割り付けできるテクスチャは、GL_TEXTURE_EXTERNAL_OESをターゲットしてバインドできるテクスチャである必要がある。そのため、SurfaceTextureに、Unityで作成したGL_TEXTURE_2Dをターゲットとするテクスチャを、割り付けたとしても、SurfaceTexture#updateTexImage() でエラーが発生する」と考える。 |
|
| 03．テクスチャを異なるターゲットでバインドするとエラーが発生する事象の確認 | |
| 結果としては、以下の事象を確認した。 ・GL_TEXTURE_2Dでバインド、バインド解除した後に、GL_TEXTURE_EXTERNAL_OESでバインドするとエラーが発生する。 ・GL_TEXTURE_EXTERNAL_OESでバインド、バインド解除した後に、GL_TEXTURE_2Dでバインドするとエラーが発生する。 |
|
| 04．Java側で作成したGL_TEXTURE_EXTERNAL_OESのテクスチャを、Unity側でUpdateExternalTexture()を利用し使用する方法 | |
| 結果としては、失敗。この方法はうまくいかなかった。 事象としては、GLエラーは発生しないが、SurfaceTextureのテクスチャの内容は、Unityのテクスチャとして描画されない。 考察としては、「Texture2D#UpdateExternalTexture関数は、『GL_TEXTURE_2Dをターゲットとする』異なるネイティブのテクスチャで、Unityのテクスチャを更新する関数であり、『GL_TEXTURE_EXTERNAL_OESをターゲットとする』異なるネイティブのテクスチャで、Unityのテクスチャを更新しても、Unityのテクスチャとして描画されない」と考えます。 |
|
| 05．Java側で作成したGL_TEXTURE_EXTERNAL_OESのテクスチャを、Unity側でCreateExternalTexture()を利用し使用する方法 | |
| 結果としては、失敗。この方法はうまくいかなかった。 事象としては、GLエラーは発生しないが、SurfaceTextureのテクスチャの内容は、Unityのテクスチャとして描画されない。 考察としては、「Texture2D#CreateExternalTexture関数は、『GL_TEXTURE_2Dをターゲットとする』外部で作成されたネイティブのテクスチャオブジェクトから Unity テクスチャを作成する関数であり、『GL_TEXTURE_EXTERNAL_OESをターゲットとする』外部で作成されたネイティブのテクスチャオブジェクトから Unity テクスチャを作成しても、Unityのテクスチャとして描画されない」と考えます。 |
|
| 06．Java側で作成したGL_Texture_2Dのテクスチャを、Unity側で扱うことができることの確認 | |
| 結果としては、以下の事象を確認した。 ・CreateExternalTexture関数を用いて、Java側で作成したGL_TEXTURE_2Dのテクスチャから、Unityのテクスチャを作成すると、Java側で作成したテクスチャがUnityテクスチャとして描画される。 ・UpdateExternalTexture関数を用いて、Java側で作成したGL_TEXTURE_2Dのテクスチャで、Unityのテクスチャを更新すると、Java側で作成したテクスチャがUnityテクスチャとして描画される。 |
|
| 07．Java側で作成したGL_TEXTURE_EXTERNAL_OESのテクスチャを、Unity側で作成したGL_TEXTURE_2Dのテクスチャに転写する方法 | |
| 前の項までで、以下が判明した。 ・Java側のSurfaceTextureのテクスチャは、GL_TEXTURE_EXTERNAL_OESをターゲットとしてバインドできるテクスチャである必要がある。 ・Unity側のテクスチャは、GL_TEXTURE_2Dをターゲットとしてバインドできるテクスチャである必要がある。 したがって、「Android(Java)のSurfaceTextureのテクスチャをUnityで描画する方法」として、「Java側でGL_TEXTURE_EXTERNAL_OES のテクスチャを作成し、SurfaceTextureに割り付ける。Unity側で表示する際には、Java側で作成した GL_TEXTURE_EXTERNAL_OES のテクスチャの画像を、Unity側で作成した GL_TEXTURE_2Dのテクスチャに転写する」方法に辿り着く。 結果としては、成功。この方法はうまくいった。 |
|
| 08．変化する画像を連続で描画 | |

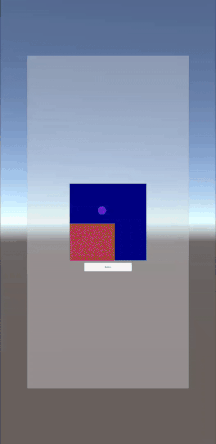

| 前の項で、Android(Java)のSurfaceTextureのテクスチャをUnityで描画できるようになりました。 ただし、画面に描画される画像が変わることはありませんでした。 本項では、変化する画像を連続で描画するように処理を変更します。 |
|
