05．Java側で作成したGL_TEXTURE_EXTERNAL_OESのテクスチャを、Unity側でCreateExternalTexture()を利用し使用する方法

結果としては、失敗。この方法はうまくいかなかった。

事象としては、GLエラーは発生しないが、SurfaceTextureのテクスチャの内容は、Unityのテクスチャとして描画されない。

考察としては、「Texture2D#CreateExternalTexture関数は、『GL_TEXTURE_2Dをターゲットとする』外部で作成されたネイティブのテクスチャオブジェクトから Unity テクスチャを作成する関数であり、『GL_TEXTURE_EXTERNAL_OESをターゲットとする』外部で作成されたネイティブのテクスチャオブジェクトから Unity テクスチャを作成しても、Unityのテクスチャとして描画されない」と考えます。

解説

Java側で作成したGL_TEXTURE_EXTERNAL_OESのテクスチャを、Unity側でCreateExternalTexture()を利用し使用するために、すべきことは、以下です。

• Java側の処理として、「テクスチャを作成し、GL_TEXTURE_EXTERNAL_OESのテクスチャとしてバインドし、SurfaceTextureに割り付ける処理」を記述します。
• Java側の処理として、「作成したテクスチャのIDを返す関数」を記述します。
• Unity側の処理として、「Texture2D#CreateExternalTexture()を利用してテクスチャを作成し、UI要素のテクスチャとして設定する処理」を記述します。

実装

プロジェクトを開く

「04．Java側で作成したGL_TEXTURE_EXTERNAL_OESのテクスチャを、Unity側でUpdateExternalTexture()を利用し使用する方法」を実施していない場合は、実施します。

Javaクラスの編集

Androidライブラリ側の変更はありません。

Unityスクリプトの編集

Unityアプリのプロジェクトを開きます。

「04．Java側で作成したGL_TEXTURE_EXTERNAL_OESのテクスチャを、Unity側でUpdateExternalTexture()を利用し使用する方法」でイベント処理の関数に追加した変更を元に戻します。

• 「AndroidテクスチャIDを取得する処理」を削除します。
• 「Androidテクスチャでテクスチャを更新する処理」を削除します。

イベント処理 OnEvent()関数の内容を以下のようにします。
// イベント処理 public void OnEvent() { if( null == m_ajoSurfaceTextureRenderer ) { // 初回は、TextureRendererを初期化する。 InitializeTextureRenderer( 512, 512 ); } else { // テクスチャ更新 m_ajoSurfaceTextureRenderer.Call( "updateSurfaceTexture" ); } // Surfaceでの描画 m_ajoSurfaceTextureRenderer.Call( "drawInSurface" ); }

TextureRendererの初期化の関数に以下の変更を加えます。

• 「AndroidテクスチャIDを取得する処理」を追加します。
• 「Texture2D#CreateExternalTexture()を利用してテクスチャを作成する処理」を追加します。
• 「作成したテクスチャをRawImageのテクスチャとして設定する処理」を追加します。

TextureRendererの初期化 InitializeTextureRenderer()関数の内容を以下のようにします。
// TextureRendererの初期化 public void InitializeTextureRenderer( int iTextureWidth, int iTextureHeight ) { Debug.Log( "InitializeTextureRenderer() start" ); // テクスチャIDの取得とメンバ変数への設定 IntPtr intptrTextureID = ((Texture2D)m_rawimage.texture).GetNativeTexturePtr(); Debug.Log( " intptrTextureID = " + intptrTextureID.ToString() ); // SurfaceTextureRendererオブジェクトの生成 m_ajoSurfaceTextureRenderer = new AndroidJavaObject( "com.hiramine.surfacetexturerenderer.SurfaceTextureRenderer", iTextureWidth, iTextureHeight, intptrTextureID.ToInt32() ); // Unityテクスチャを使用 Debug.Log( " m_ajoSurfaceTextureRenderer = " + m_ajoSurfaceTextureRenderer.ToString() ); // Surfaceの初期化 m_ajoSurfaceTextureRenderer.Call( "initSurface" ); // Surfaceでの描画（最初のフレームの描画） m_ajoSurfaceTextureRenderer.Call( "drawInSurface" ); // AndroidテクスチャIDの取得 int iAndroidTextureID = m_ajoSurfaceTextureRenderer.Call<int>( "getAndroidTextureID" ); Debug.Log( " iAndroidTextureID = " + iAndroidTextureID.ToString() ); // 外部テクスチャーの作成 Texture2D texture2d_external = Texture2D.CreateExternalTexture( 512, 512, TextureFormat.ARGB32, false, false, new IntPtr( iAndroidTextureID ) ); texture2d_external.filterMode = FilterMode.Point; m_rawimage.texture = texture2d_external; // UnityのRawImageのテクスチャとして設定 m_rawimage.texture = texture2d_external; Debug.Log( "InitializeTextureRenderer() end" ); }

実行

Build And Run

Unityアプリのプロジェクトを開きます。

Android端末をUSB接続しておきます。

メインメニュー「File > Build And Run」を選択します。

Unityアプリのビルドが開始し、ビルドが終了すると、Android端末上でUnityアプリが実行されます。

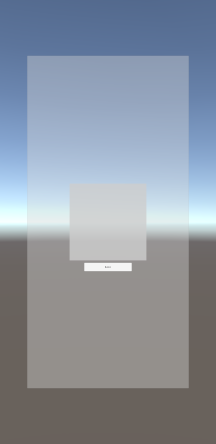

起動直後


アプリ画面のボタンを押します。
TextureRendererの初期化処理が実行されます。

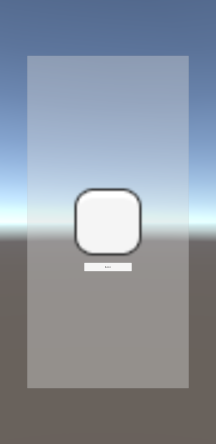

UnityアプリのRawImageの描画に変化がありましたが、Java側でテクスチャに描画した内容ではありませんでした。

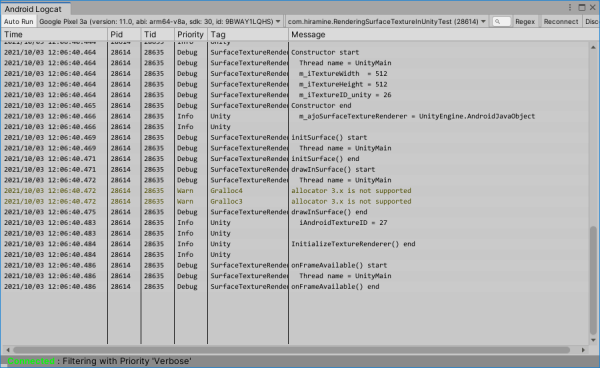

「Android Logcat」ウィンドウを確認すると、エラーは発生していません。



アプリ画面のボタンを再度押します。
テクスチャの更新処理が実行されます。

UnityアプリのRawImageの描画に変化はありませんでした。

「Android Logcat」ウィンドウを確認すると、エラーは発生していません。

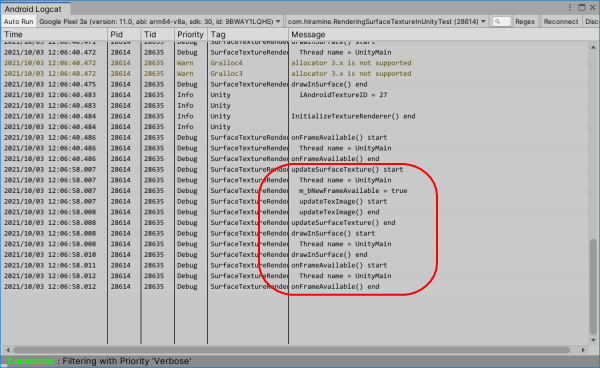

（赤枠が、ボタンを再度押した際のログ）

考察

Texture2D#CreateExternalTexture関数のリファレンスによると、
「Creates a Unity Texture out of an externally created native texture object.」
「外部で作成されたネイティブのテクスチャオブジェクトから Unity テクスチャを作成します。」

リファレンスには、「テクスチャをバインドするターゲット」については特に記されていない。

「Texture2D#CreateExternalTexture関数は、『GL_TEXTURE_2Dをターゲットとする』外部で作成されたネイティブのテクスチャオブジェクトから Unity テクスチャを作成する関数であり、『GL_TEXTURE_EXTERNAL_OESをターゲットとする』外部で作成されたネイティブのテクスチャオブジェクトから Unity テクスチャを作成しても、Unityのテクスチャとして描画されない」と考えます。
