ブートローダーを書き込む方法

解説

ATmega328にブートローダーを書き込む方法についてまとめます。

ブートローダーが書き込まれていないマイコンでは、プログラムの書き込みができないので、ATmega328にブートローダーを書き込む必要があります。

ブートローダーの書き込み装置として、Arduino Unoを使用します。

書き込むブートローダーの仕様

書き込むブートローダーの仕様は、
・ボード：Arduino Pro or Pro Mini
・プロセッサ：ATmega328 (3.3V, 8MHz)
としました。

部品表

最低限必要なものは「ハードウェアのセットアップ」参照

部品名	数量	商品名	参考価格
Arduino Uno	1	Arduino UNO	3,240円

手順概要

Arduino UNOに、スケッチ「Arduino ISP」を書き込む
ブートローダー書き込み用の接続を行う
ATmega328に、ブートローダーを書き込む

１．Arduino UNOに、スケッチ「Arduino ISP」を書き込む

Arduino Unoの結線をすべて外します。（Arduino Unoに結線がある場合、スケッチ「Arduino ISP」の書き込みに失敗することがあります。）

Arduino UnoとパソコンをUSBケーブルで接続します。

Arduino IDEを起動します。

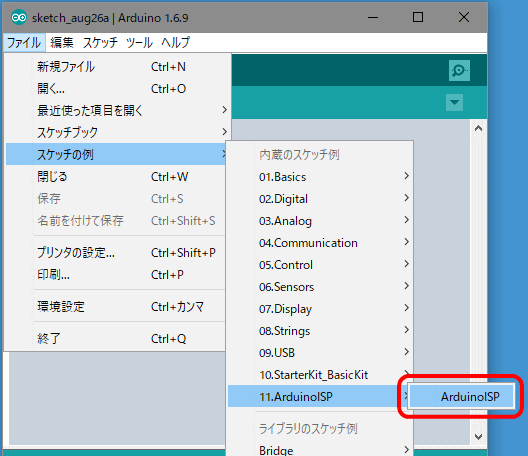

メニュー「ファイル > スケッチの例 > 11.ArduinoISP > Arduino ISP」
を選択します。

「Arduino ISP」のスケッチのArduino IDEウインドウが開きます。
以下、「Arduino ISP」のスケッチのArduino IDEウィンドウで操作を行います。

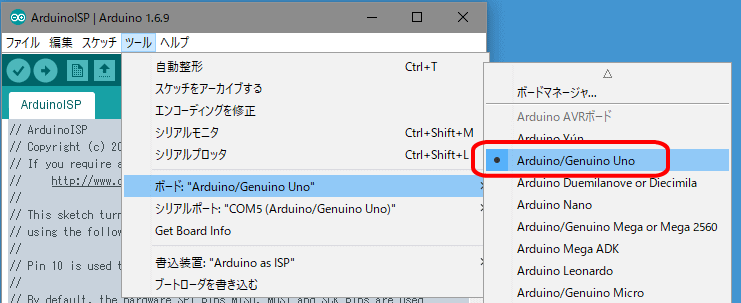

メニュー「ツール > ボード > Arduino/Genuino Uno」を選択します。

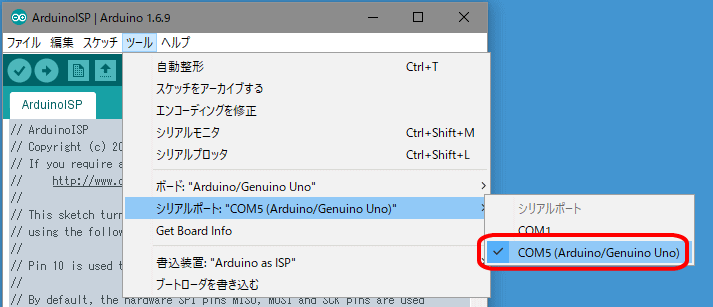

メニュー「ツール > シリアルポート > (Arduinoのポート名)」を選択します。

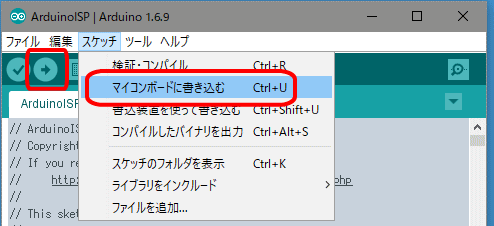

メニュー「スケッチ > マイコンボードに書き込む」、もしくは、Arduino IDEウインドウの左上の右矢印アイコンをクリックします。
コンパイルと書き込みが開始します。

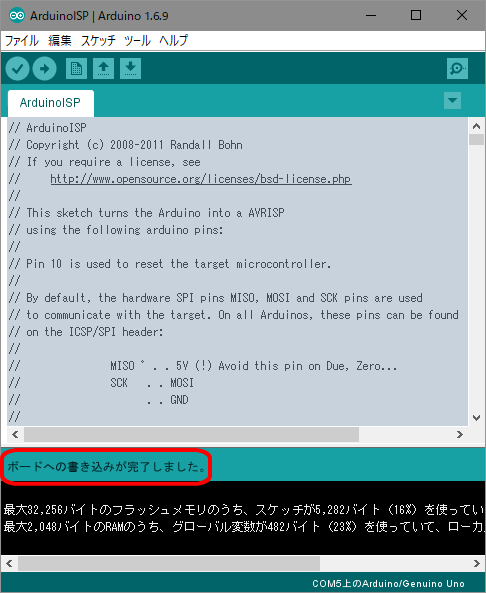

「ボードへの書き込みが完了しました」とメッセージが出るまで待ちます。

Arduino UnoのUSBケーブルを抜きます。

これで、Arduino Unoが、「ブートローダーを書き込み装置」となりました。

２．ブートローダー書き込み用の接続を行う

「接続図」「回路写真」のように、配線します。

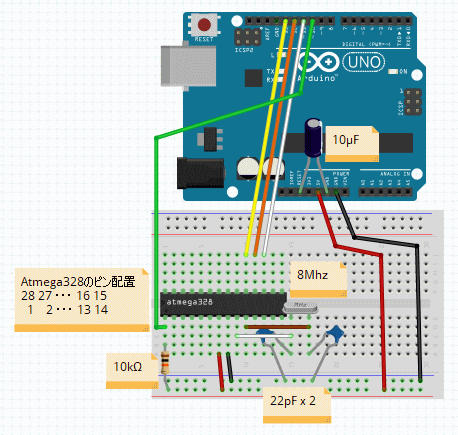

接続図

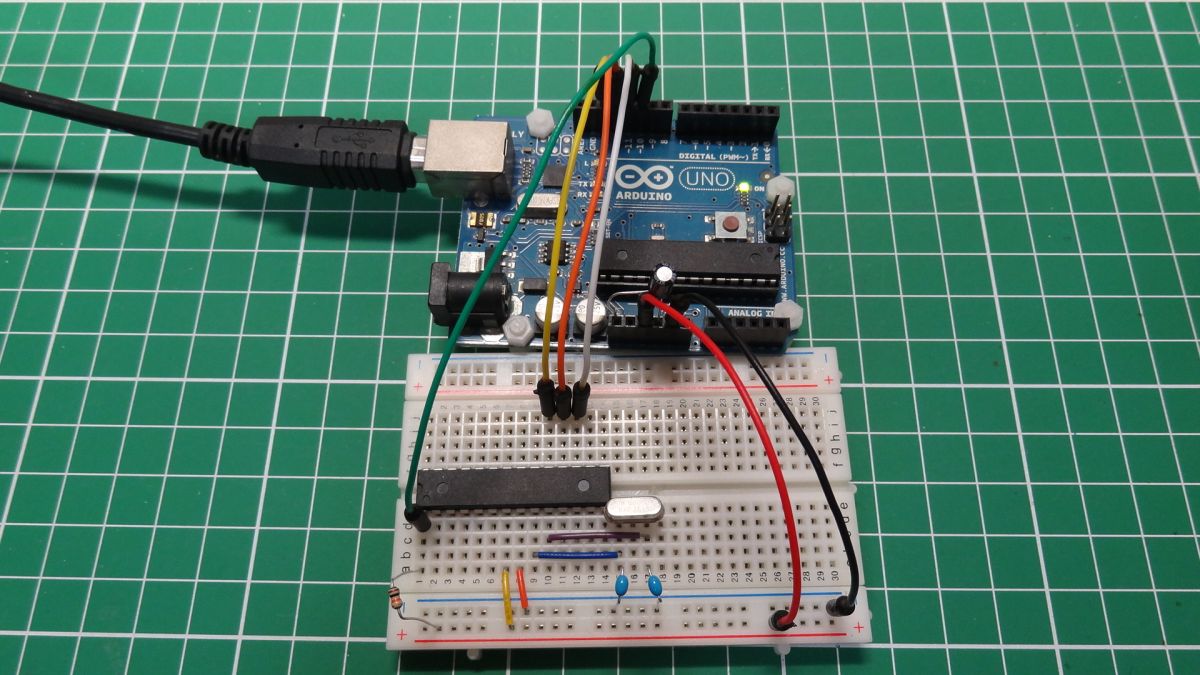

回路写真

ATmega328に、ブートローダーを書き込む

Arduino UnoとパソコンをUSBケーブルで接続します。

Arduino IDEを起動します。

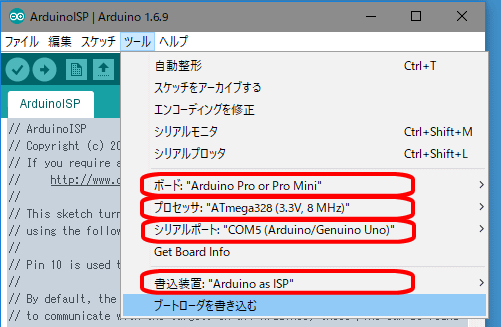

メニュー「ツール > ボード > Arduino Pro or Pro Mini」を選択します。
メニュー「ツール > プロセッサ > ATmega328 (3.3V, 8 MHz)」を選択します。
メニュー「ツール > シリアルポート > (Arduinoのポート名)」を選択します。
メニュー「ツール > 書込装置 > Arduino as ISP」を選択します。

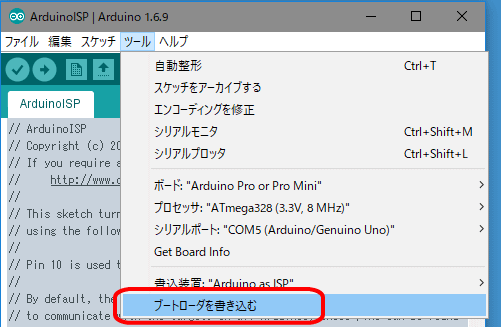

メニュー「ツール > ブートローダーを書き込む」をクリックします。
ブートローダーの書き込みが開始します。

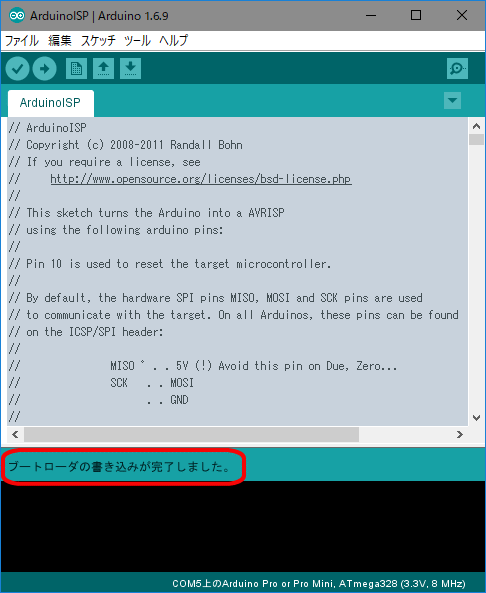

「ブートローダーの書き込みが完了しました」とメッセージが出るまで待ちます。

Arduino UnoのUSBケーブルを抜きます。

これで、ATmega328に、ブートローダーが書き込まれました。

ブレッドボードから、ATmega328を取り外します。
