日時を知る（NTP利用）

解説

NTPを利用してESP-WROOM-02の時計を正しい時刻へ同期する方法、および、現在時刻を取得する方法についてまとめます。

Network Time Protocol（ネットワーク・タイム・プロトコル、略称NTP（エヌティーピー））は、ネットワークに接続される機器において、機器が持つ時計を正しい時刻へ同期するための通信プロトコルです。

ESP-WROOM-02を、「Arduino IDE を用いてプログラム開発する」場合には、「NTPを利用して時計を正しい時刻へ同期する」関数が標準で用意されています。（configTime 関数）

現在時刻は、time 関数で取得し、localtime 関数で日時情報を細分化します。

部品表

最低限必要なものは「ハードウェアのセットアップ」参照

I2C接続のLCDに必要なものは、「I2C接続のLCDに文字列を表示する」参照

接続例

I2C接続のLCDの接続は、「I2C接続のLCDに文字列を表示する」参照

サンプルコード

クラスファイル「I2CLiquidCrystal.h」は、サンプルコードファイルと同一フォルダにコピーします。

#include <ESP8266WiFi.h> // for WIFI #include <time.h> // for time(), localtime() #include "I2CLiquidCrystal.h" // Wi-Fi設定 #define WIFI_SSID "your-ssid" #define WIFI_PASSWORD "your-password" // NTP設定 #define TIMEZONE_JST (3600 * 9) // 日本標準時は、UTC（世界標準時）よりも９時間進んでいる。 #define DAYLIGHTOFFSET_JST (0) // 日本は、サマータイム（夏時間）はない。 #define NTP_SERVER1 "ntp.nict.jpntp.nict.jp" // NTPサーバー #define NTP_SERVER2 "ntp.jst.mfeed.ad.jp" // NTPサーバー // LCD設定 #define I2CADDR_LCD (0x3E) // AQM1602XAのI2Cアドレスは0x3E I2CLiquidCrystal g_i2clcd(I2CADDR_LCD, 4, 5); // i2c_addr, sda, scl void setup() { // Wi-Fiセットアップ // WiFiネットワーク接続 WiFi.begin(WIFI_SSID, WIFI_PASSWORD); while (WiFi.status() != WL_CONNECTED) { delay(500); } // NTP同期 configTime( TIMEZONE_JST, DAYLIGHTOFFSET_JST, NTP_SERVER1, NTP_SERVER2 ); // LCDセットアップ g_i2clcd.begin(); g_i2clcd.clear(); } void loop() { // 曜日文字列配列 static const char *pszWDay[] = {"Sun","Mon","Tue","Wed","Thu","Fri","Sat"}; // 現在時刻の取得 time_t timeNow = time(NULL); struct tm* tmNow = localtime(&timeNow); // 日付 char szDate[32]; sprintf( szDate, "%04d/%02d/%02d(%s)", tmNow->tm_year+1900, tmNow->tm_mon+1, tmNow->tm_mday, pszWDay[tmNow->tm_wday] ); // 時刻 char szTime[32]; sprintf( szTime, "%02d:%02d:%02d", tmNow->tm_hour, tmNow->tm_min, tmNow->tm_sec ); // LCD出力 g_i2clcd.setCursor( 0, 0 ); g_i2clcd.print(szDate); g_i2clcd.setCursor( 0, 1 ); g_i2clcd.print(szTime); delay( 1000 ); }

実行

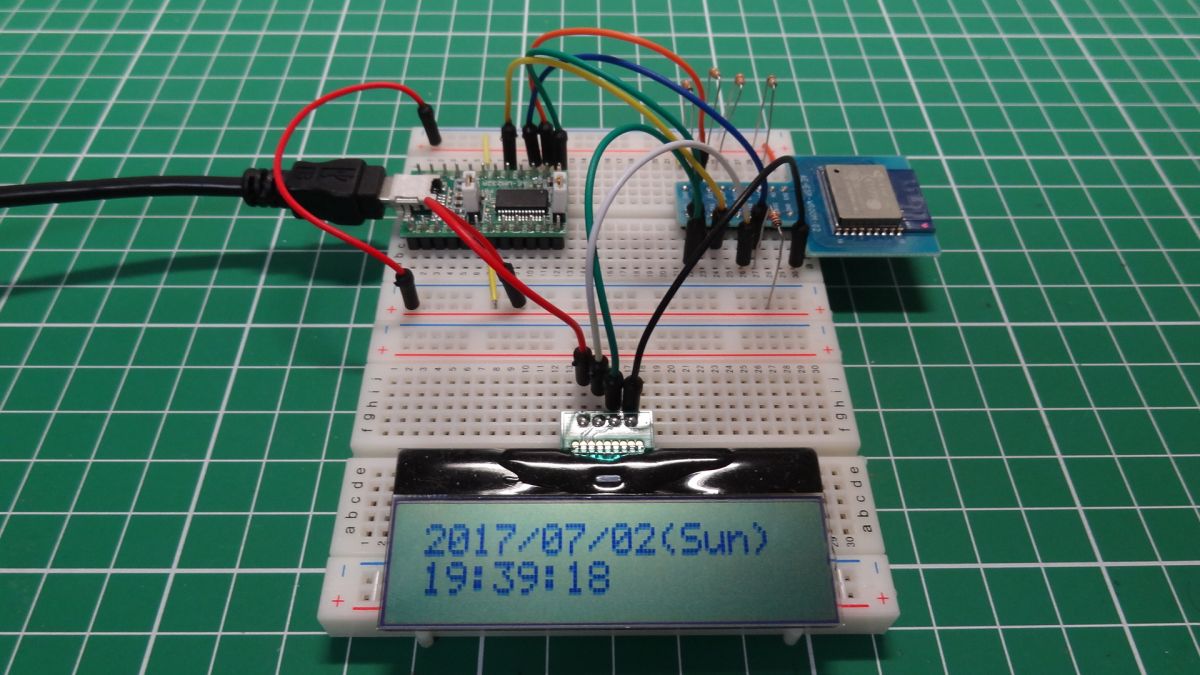

１行目に日付、２行目に時刻が表示されます。

ダウンロード

サンプルスケッチファイル
