04．ハードウェア組み立て

RCタンクの組み立て

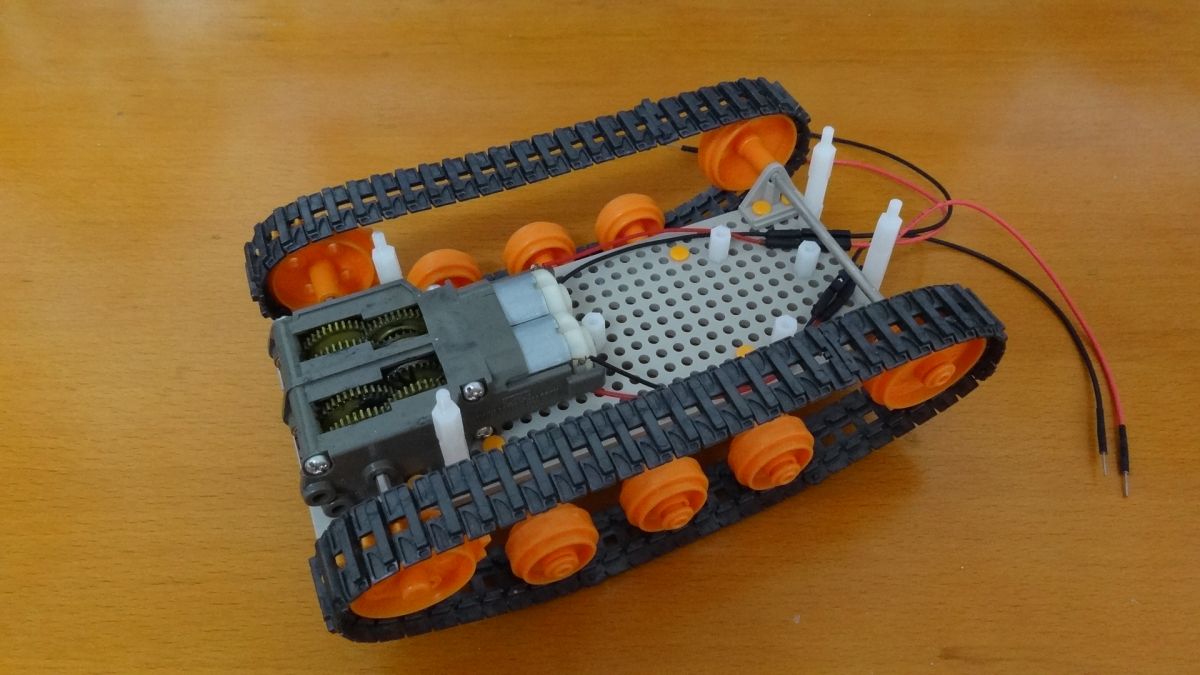

タンクの組み立て

タミヤの楽しい工作シリーズの「トラック&ホイールセット」と「ツインモーターギヤーボックス」と「ユニバーサルプレート」でタンクを作ります。

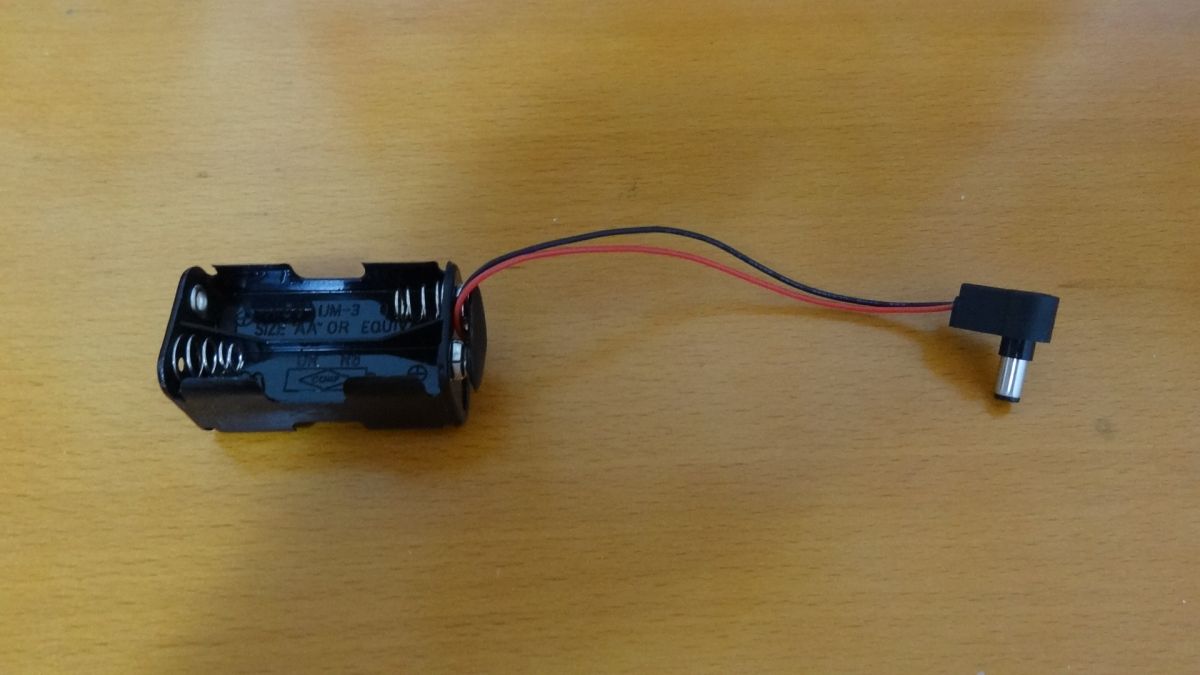

電池ケース

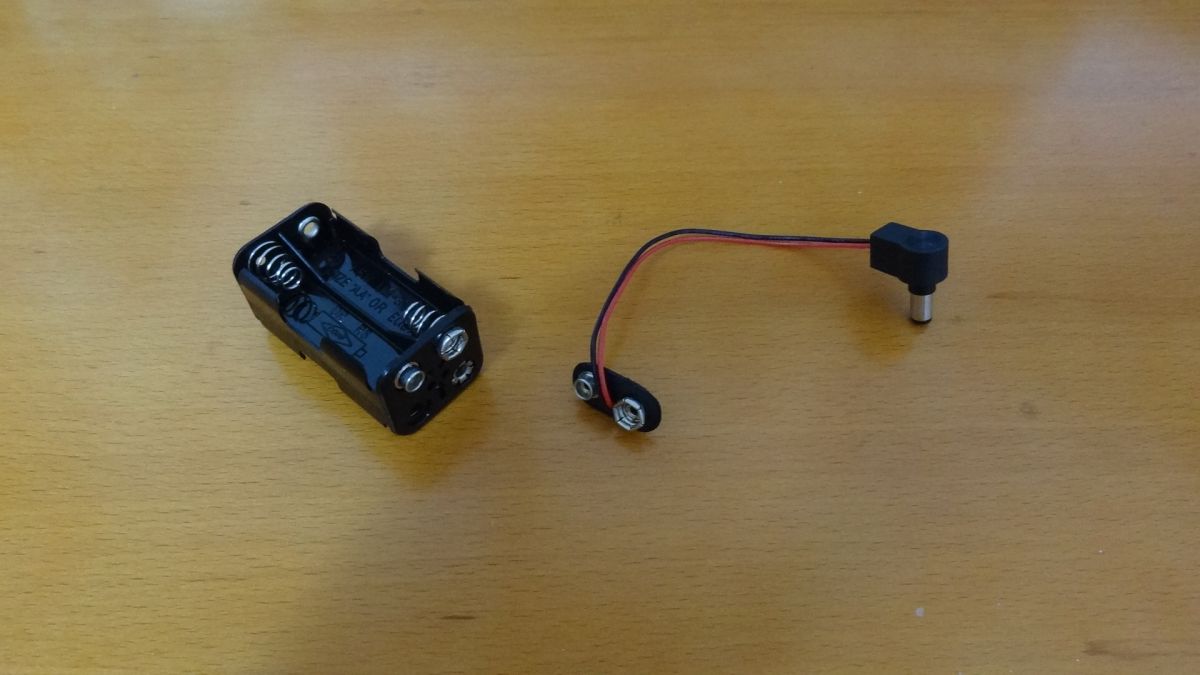

バッテリスナップと電池ボックスを連結します。

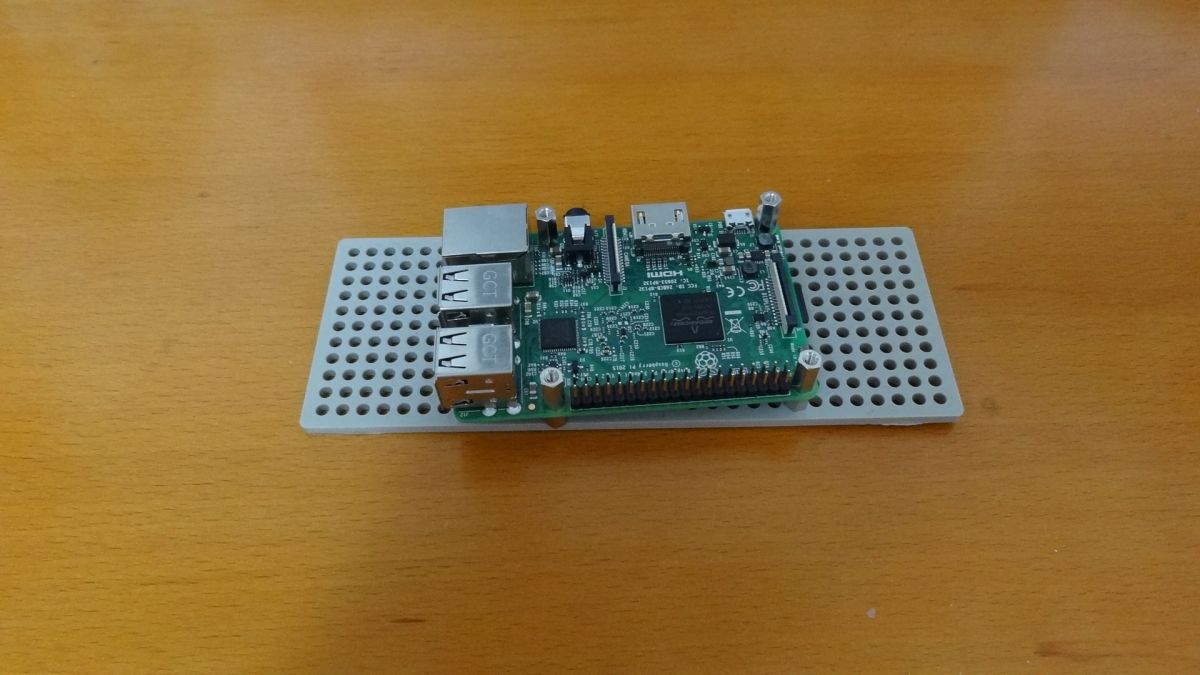

ユニバーサルプレートにRaspberry Pi の組み付け

ユニバーサルプレートに Raspberry Pi を組み付けます。
ユニバーサルプレートと Raspberry Pi の組み付けには、金属スペーサー（M2.6 長さ 7mm）を使用します。

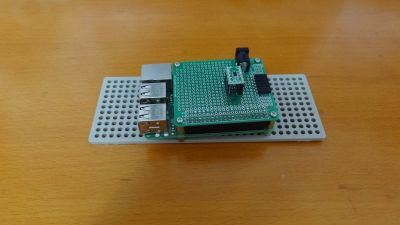

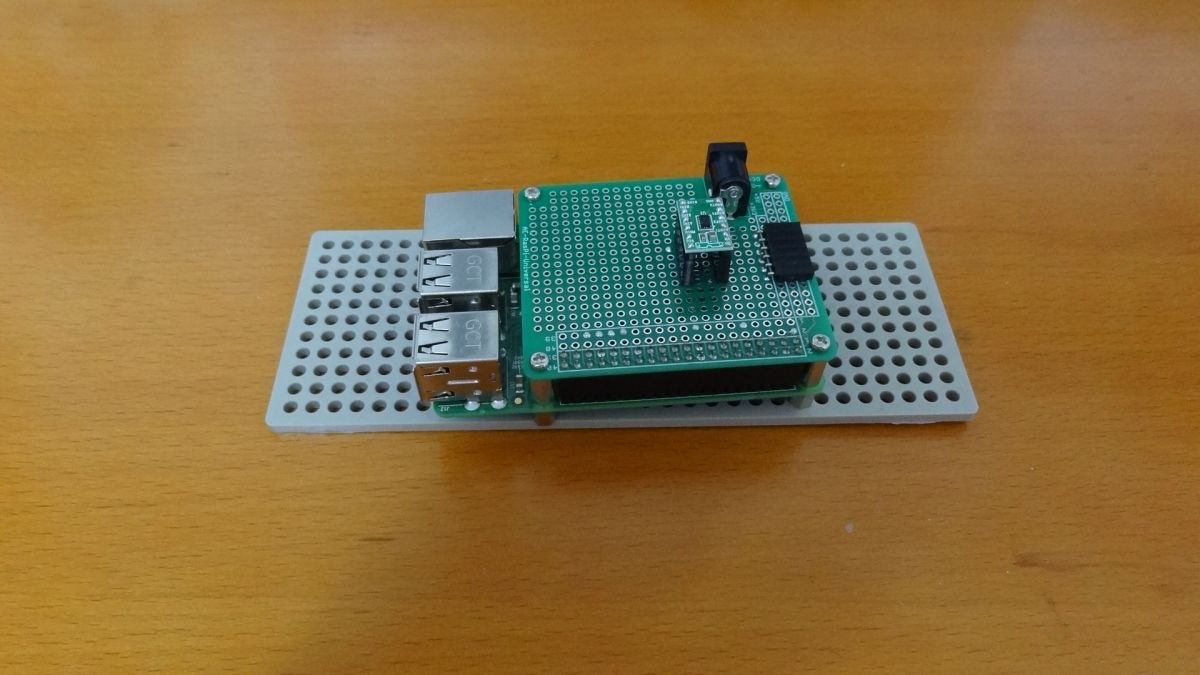

Raspberry Pi に基板の取り付け

Raspberry Pi に 基板を組み付けます。
Raspberry Pi と 基板の組み付けには、金属スペーサー（M2.6 長さ11mm）を使用します。

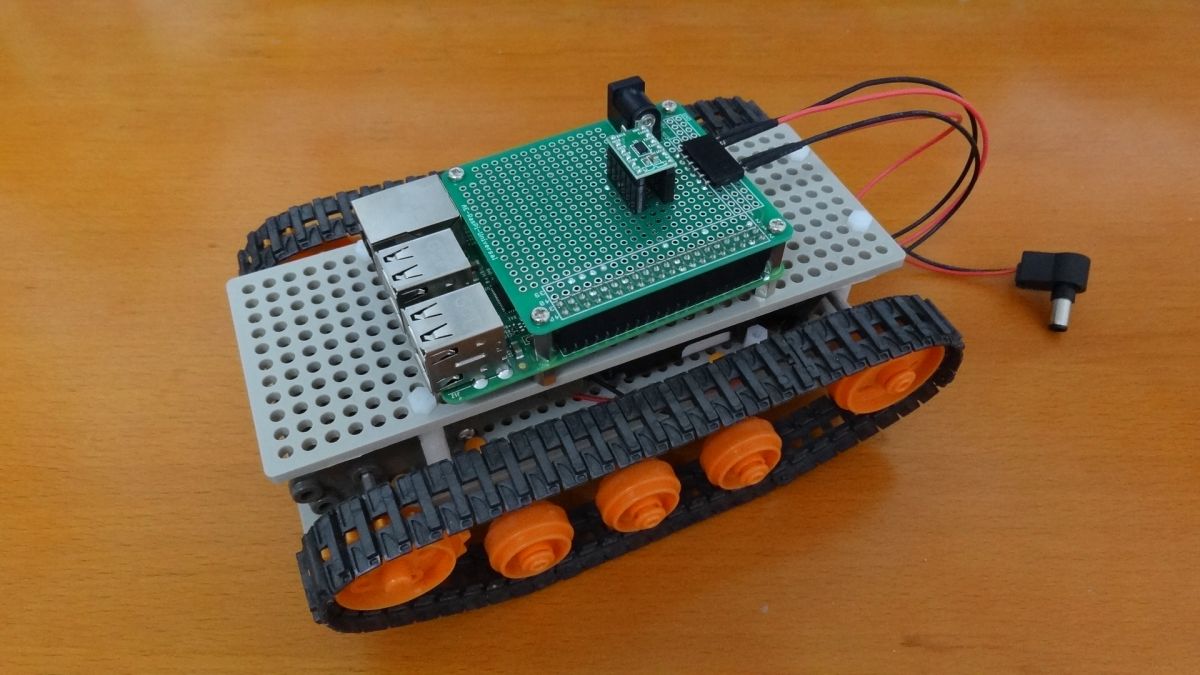

最終組み立て

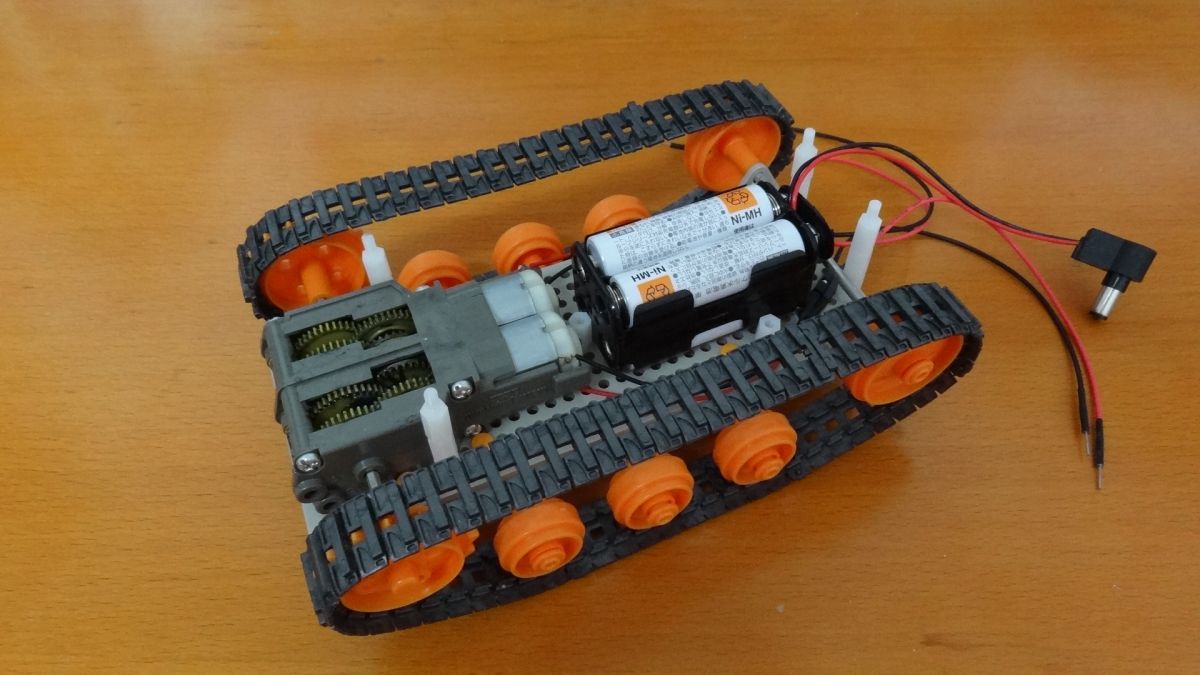

電池ケースに電池を入れ、タンクに取り付けます。


タンクの上に、Raspberry Pi を組み付けたユニバーサルプレートを、組み付けます。
タンクとユニバーサルプレートの組み付けには、プラスチックスペーサーを3個直列に結合したものを４本作成し、これを使用します。
