04.ハードウェア組み立て
(「Raspberry Pi 1」を使用した、古い情報です。
新しい情報は、「ホーム > フィジカルコンピューティング > RCタンクを作る(Raspberry Pi 3)」にまとめています。)

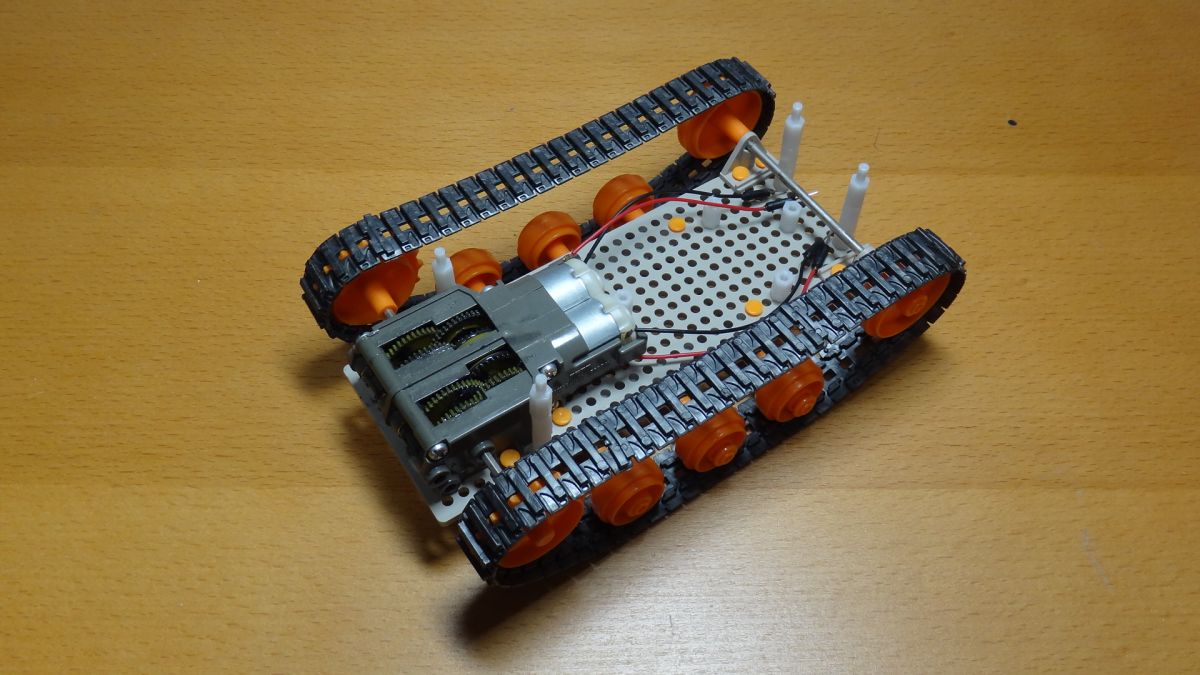

タンクの組み立て
タミヤの楽しい工作シリーズの「トラック&ホイールセット」と「ツインモーターギヤーボックス」と「ユニバーサルプレート」でタンクを作ります。

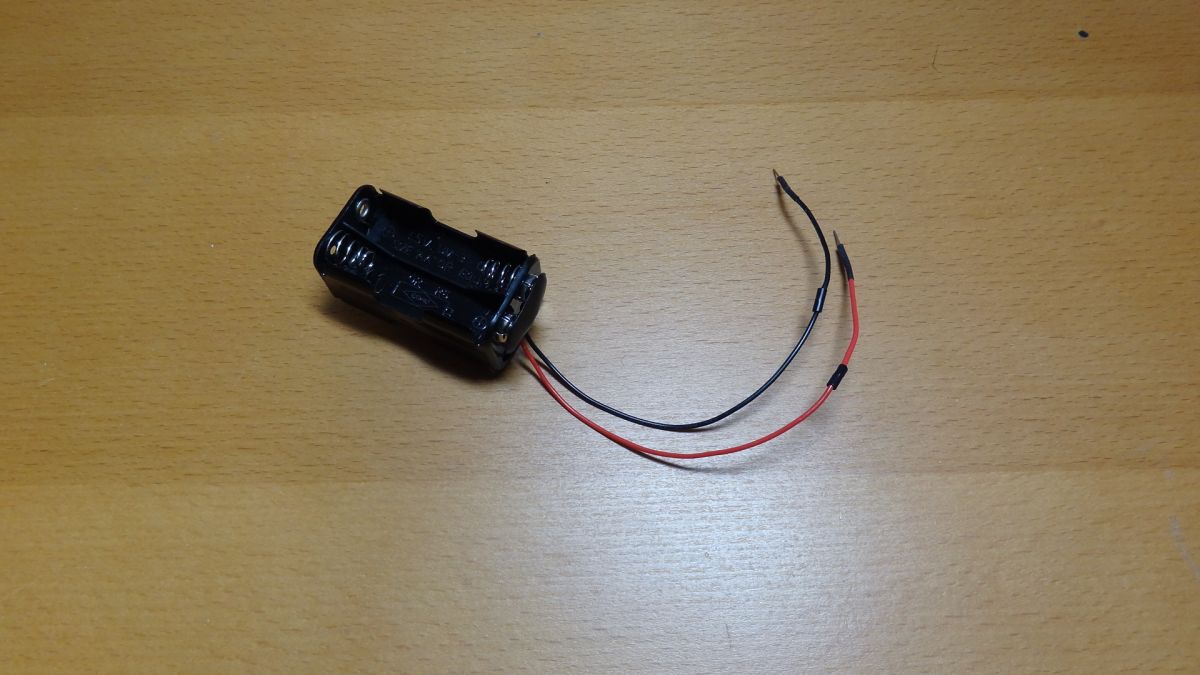

電池ケース
バッテリスナップのリード線に、ジャンパーピンをハンダ付けし、単3×4本用の電池ボックスと連結します。

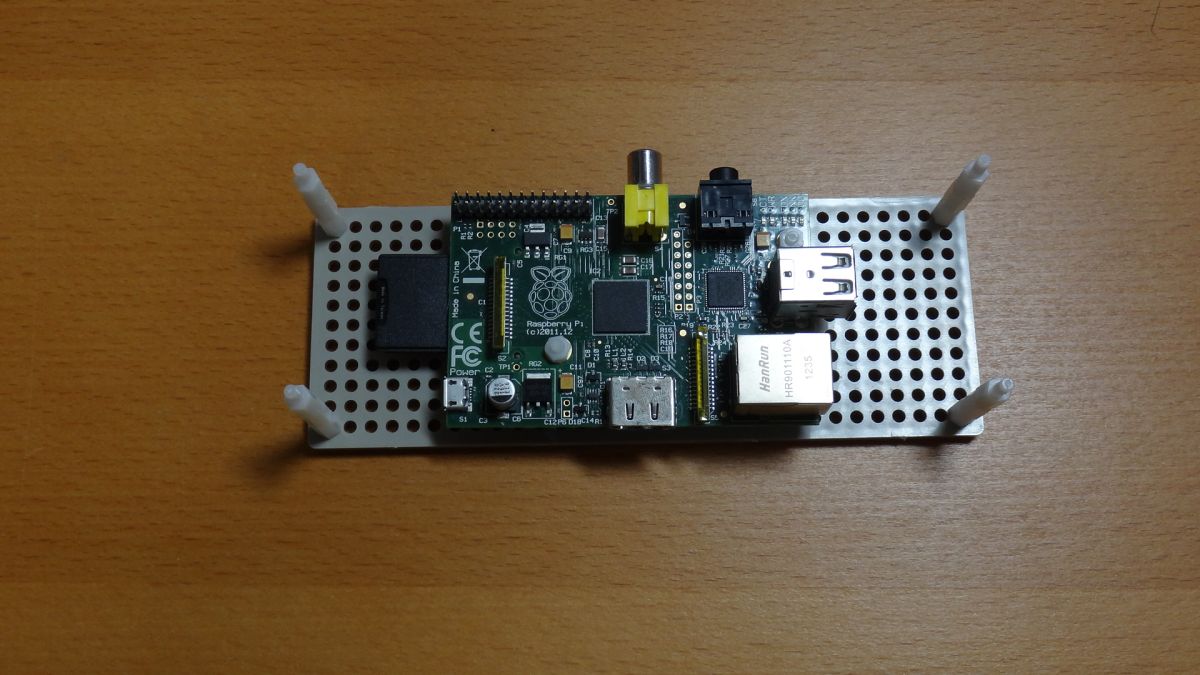

ユニバーサルプレートにRaspberry Pi の組み付け
ユニバーサルプレートに Raspberry Pi を組み付けます。
ユニバーサルプレートと Raspberry Pi の組み付けには、スペーサーを使用します。

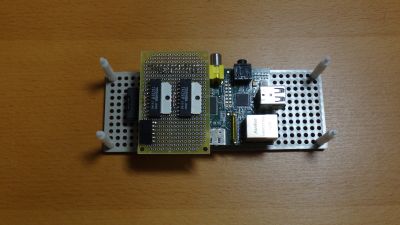

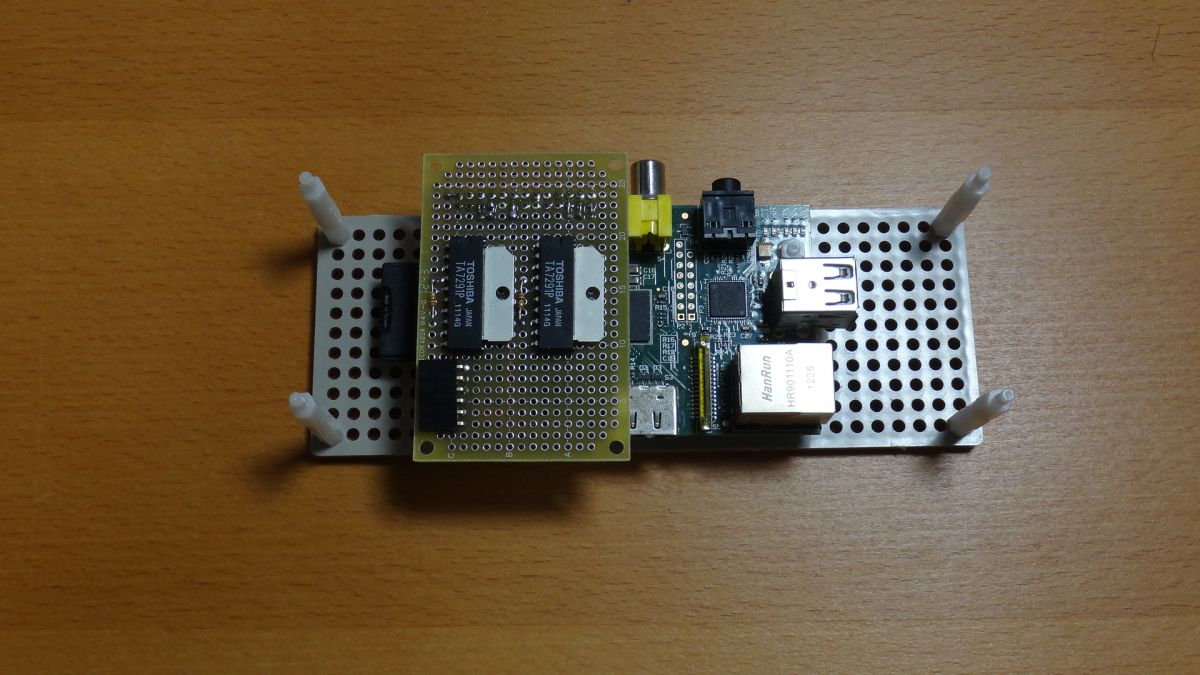

Raspberry Pi に基板の取り付け
最終組み立て

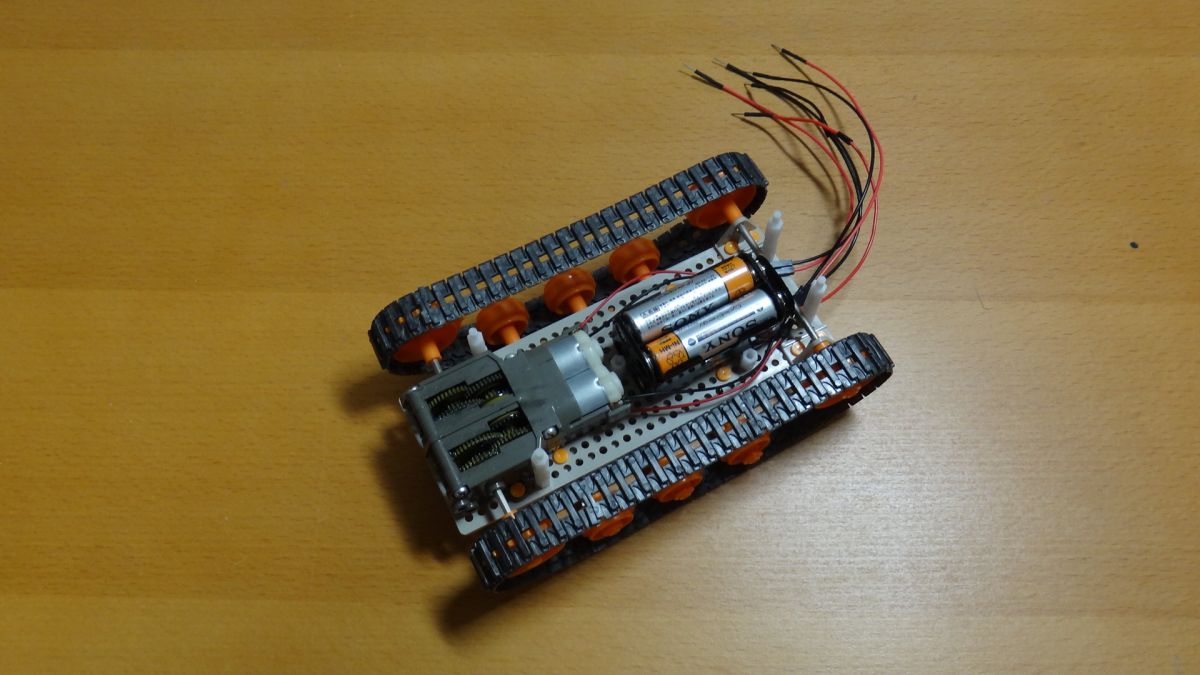

電池ケースに電池を入れ、タンクに取り付けます。

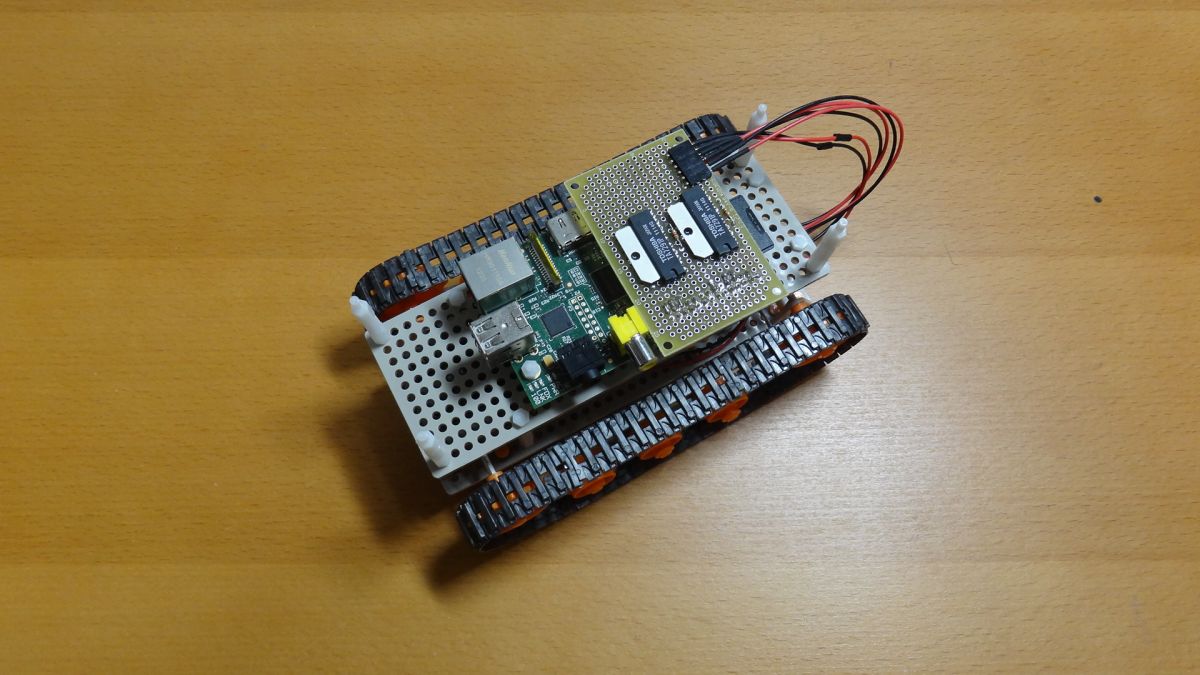

タンクの上に、Raspberry Pi を組み付けたユニバーサルプレートを、組み付けます。
タンクとユニバーサルプレートの組み付けには、スペーサーを3個直列に結合したものを4本作成し、これを使用します。

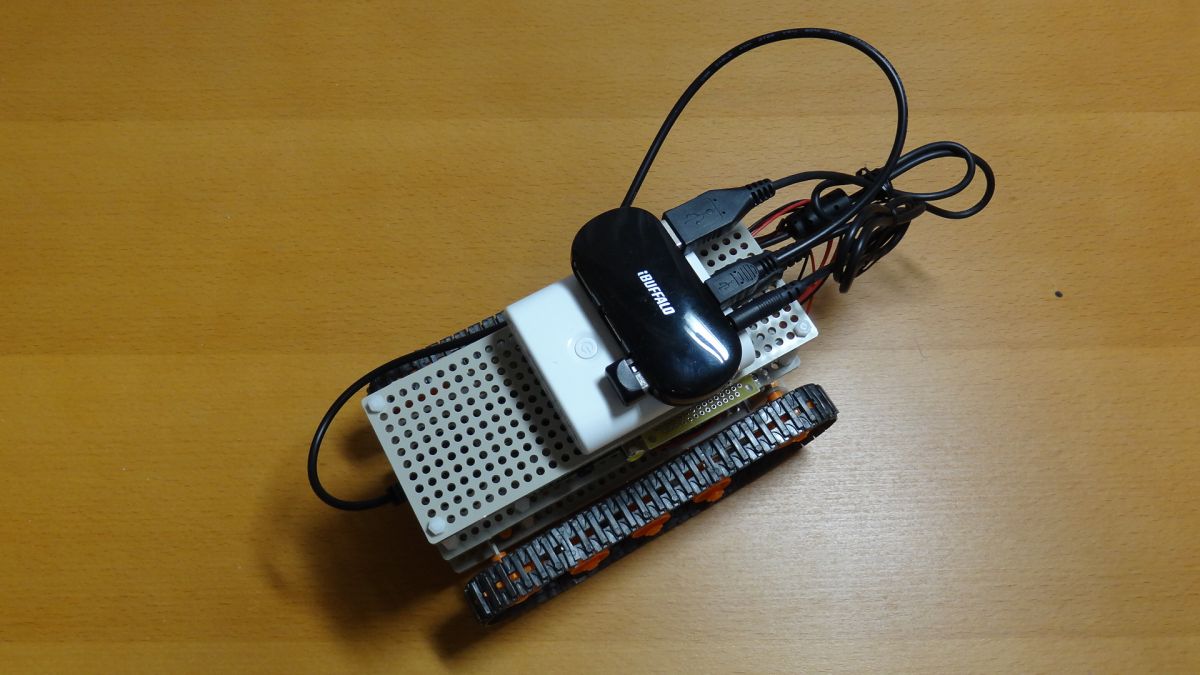

タンクの上に、さらに、ユニバーサルプレートを組み付け、その上に、USBモバイルモバイルバッテリーとセルフパワーUSBハブを取り付けます。
タンクとユニバーサルプレートの組み付けには、スペーサーを3個直列に結合したものを4本作成し、これを使用します。
USBモバイルバッテリーとセルフパワーUSBハブの取り付けには両面テープを使用します。
セルフパワーUSBハブに、USB無線LAN子機を接続します。
