02．ハードウェア仕様

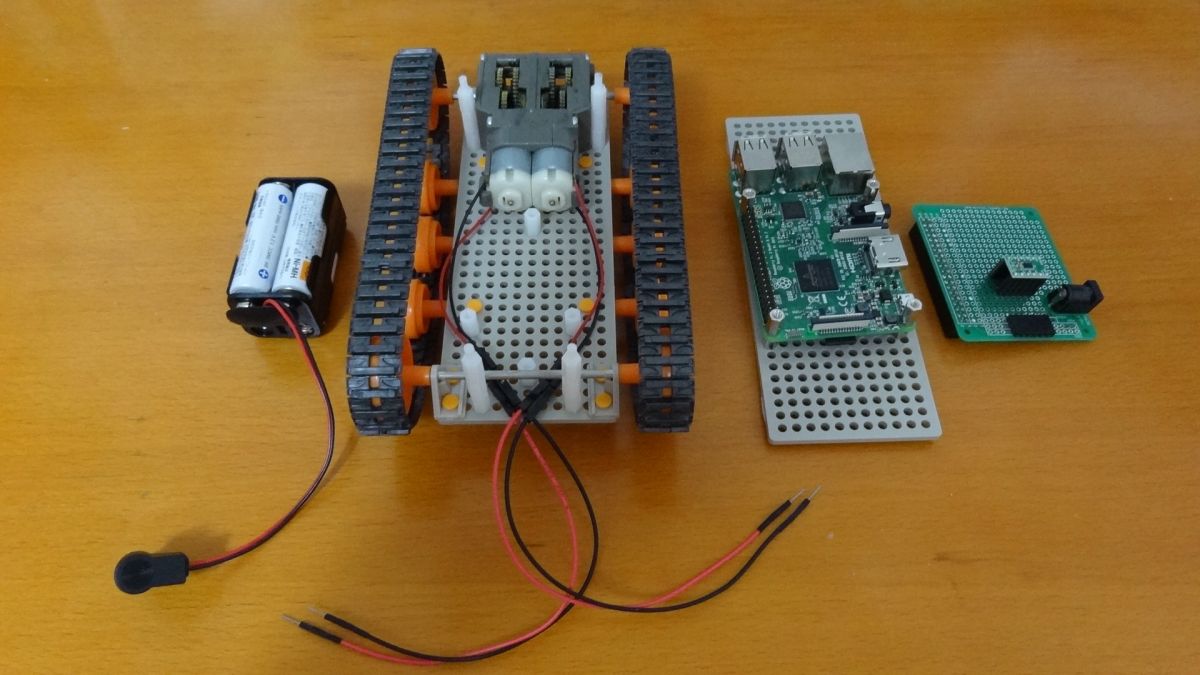

作成するRCカーの部品表
部品表
Raspberry Pi のセットアップに必要な部品は、「ホーム > フィジカルコンピューティング > Raspberry Pi 3 > 必要なもの」を参照。
基本部品
| 部品名 | 商品名 | 数量 | 参考価格 （単価） |
参考価格 （合計） |
購入先例 |
|---|---|---|---|---|---|
| Raspberry Pi 3 | Raspberry Pi 3 Model B | 1 | 5,300円 | 5,300円 | amazon |
| 無限軌道 | トラック&ホイールセット | 1 | 468円 | 468円 | amazon |
| ギヤ―ボックス | ツインモーターギヤーボックス | 1 | 587円 | 587円 | amazon |
| ユニバーサルプレート | ユニバーサルプレート 2枚セット | 1セット | 1セット468円 | 468円 | amazon |
| 単3形充電池と充電器 | 充電器セット 単3形充電池 4本付き | 1セット | 1セット1,669円 | 1,669円 | amazon |
| 電池ケース | 電池ボックス 単３×４本用 Ｂスナップ・背中合わせ | 1 | 50円 | 50円 | 秋月電子通商 |
| バッテリースナップ | ２．１ｍｍＤＣプラグ付バッテリースナップ（横型） | 1 | 60円 | 60円 | 秋月電子通商 |
| プラスチックスペーサーセット | プラスチックナット＋連結（６角ジョイント）スペーサー（１０ｍｍ）セット | 2セット | 1セット100円 | 200円 | 秋月電子通商 |
| プラネジ | ３ｍｍプラネジ（７ｍｍ）＋六角スペーサー（１４ｍｍ）セット | 1セット | 1セット50円 | 50円 | 秋月電子通商 |
| 金属スペーサー（M2.6 長さ11mm） | 六角オネジ・メネジ ＭＢ２６－１１ | 4個 | 1個30円 | 120円 | 秋月電子通商 |
| 金属スペーサー（M2.6 長さ 7mm） | 六角両メネジ ＦＢ２６－７ | 4個 | 1個30円 | 120円 | 秋月電子通商 |
| ネジ（M2.6） | なべ小ねじ（＋） Ｍ２．６×５ （１００個入） | 1個 | 100個300円 | 300円 | 秋月電子通商 |
Raspberry Pi に乗せる基板まわりの電子部品
| 部品名 | 商品名 | 数量 | 参考価格 | 購入先例 |
|---|---|---|---|---|
| 基板 | Ｒａｓｐｂｅｒｒｙ Ｐｉ用ユニバーサル基板 | 1 | 150円 | 秋月電子通商 |
| DCジャック | ２．１ｍｍ標準ＤＣジャック（４Ａ） ユニバーサル基板取付用 | 1 | 30円 | 秋月電子通商 |
| モータードライバ | ＤＲＶ８８３５使用ステッピング＆ＤＣモータドライバモジュール | 1 | 300円 | 秋月電子通商 |
| 分割ピンソケット | 分割ロングピンソケット １ｘ４２ （４２Ｐ） | 1 | 80円 | 秋月電子通商 |
| L型ピンソケット | Ｌ型ピンソケット（メス）６Ｐ（１×６） | 1 | 20円 | 秋月電子通商 |
| 2x20ピンソケット | ピンソケット （メス） ２×２０ （４０Ｐ） | 1 | 80円 | 秋月電子通商 |
| ビニル電線 | 耐熱通信機器用ビニル電線 ２ｍ×１０色 導体径０．６５ｍｍ 単芯 | 適量 | 620円 | 秋月電子通商 |
| スズメッキ線 | スズメッキ線（０．６ｍｍ １０ｍ） | 適量 | 210円 | 秋月電子通商 |
